MEC 200

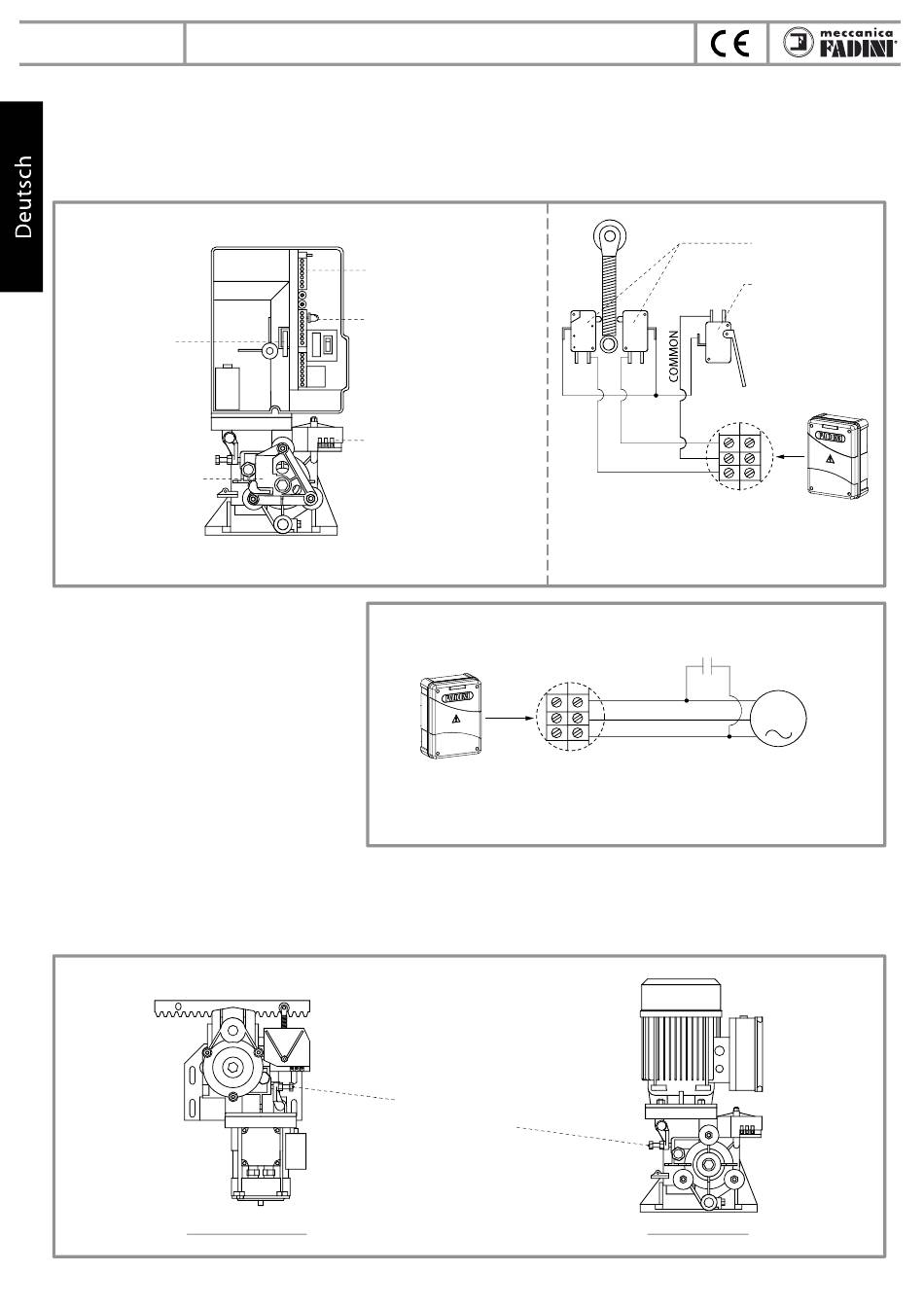

ENDSCHALTER UND SPANNUNGSABSCHALTUNG ANSCHLUSS
Es wird empfohlen, die dreiphasige Antriebe mit einer Sicherheitsvorrichtung auszustatten, die aus einem Schalter besteht, um die
Stromversorgung des Niederspannungskreises zu unterbrechen. Die Anschlüsse erfolgen in Reihe mit der Common Klemme des
Endschalters (Abb. 7).
Der Schalter wird aktiviert, wenn der Entriegelungsschlüssel für Handbetrieb eingesetzt oder die Abdeckung entfernt wird. Sollten
die Endschalter falsch angeschlossen werden, so dass ihre Aktion das normale Laufen des Tors entgegensteht, vertauschen Sie ihre
Anschlüsse in der Hauptplatine. Wechseln Sie die Phase-Verbindungen. Behalten Sie die Comon-Verbindung in selber Klemme.
MIKROSCHALTER FÜR
SPANNUNGSABSCHALTUNG
SPANNUNGABSCHALTUNG
SICHERHEITSVORRICHTUNG
ELEKTROMOTOR ANSCHLÜSSE
Sollte es erforderlich sein, die Drehrichtung des
Motors umzukehren, wechseln Sie Phase 1 mit
Phase 2, der Common bleibt jedoch fest in der
Klemme (Abb. 8).
ANMERKUNG: Sollte der Motor das Tor bei
Stromknappheit nicht bedienen, fügen Sie einen
zusätzlichen 12,5-μF-Kondensator hinzu und
verbinden Sie ihn parallel zu den zwei Phasen 1
und 2 des Elektromotors (Abb. 8).
DREHMOMENTREGELUNG UND -EINSTELLUNG
Der Mec 200 verfügt über ein einstellbares Kupplungssystem zur Drehmomentsteuerung. Das System be ndet sich in einem Ölbad
und kann an das Torgewicht angepasst werden. Die Einstellung erfolgt durch eine Schraube, die sich auf einer Seite des Antriebs
be ndet. Zu diesem Zweck wird ein spezieller Schlüssel E17 mitgeliefert; Schrauben Sie die Sicherungsmutter ab; Je mehr Sie die
Schraube im Uhrzeigersinn festziehen, desto mehr erhöhen Sie das Antriebsdrehmoment; durch Lösen wird das Drehmoment
verringert. Nach der Einstellung, Ziehen Sie die Sicherungsmutter fest an (Abb. 9).
MEC 200 HORIZONTAL
Elektromechanischer Schiebetorantrieb
EINGEBAUTE STEUERKARTE
ELPRO 70/3 PLUS
LED AN
KARTE UNTER SPANNUNG
ENDSCHALTER-KLEMMLEISTE
ZUM ANSCHLUSS
AN DIE STEUERKARTE
Für die Elpro Steuerung Verbindungen,
siehe die entsprechende
Anleitungen
KUPPLUNG EINSTELLUNG
FESTZIEHEN = + KRAFT
LÖSEN = – KRAFT
PHASE 1
COMMON
PHASE 2
6
ENDSCHALTER
MIKROSCHALTER
MIKROSCHALTER FÜR
SPANNUNGS-
ABSCHALTUNG
Für die Elpro Steuerung Verbindungen,
siehe die entsprechende
Anleitungen
12,5 μF ZUSÄTZLICHER
ANLAUFKONDENSATOR
M2
230 Vac - 50 Hz
EINPHASIG
ELEKTROMOTOR
MEC 200 VERTIKAL
Abb. 7
Abb. 8
Abb. 9
