MEC 200

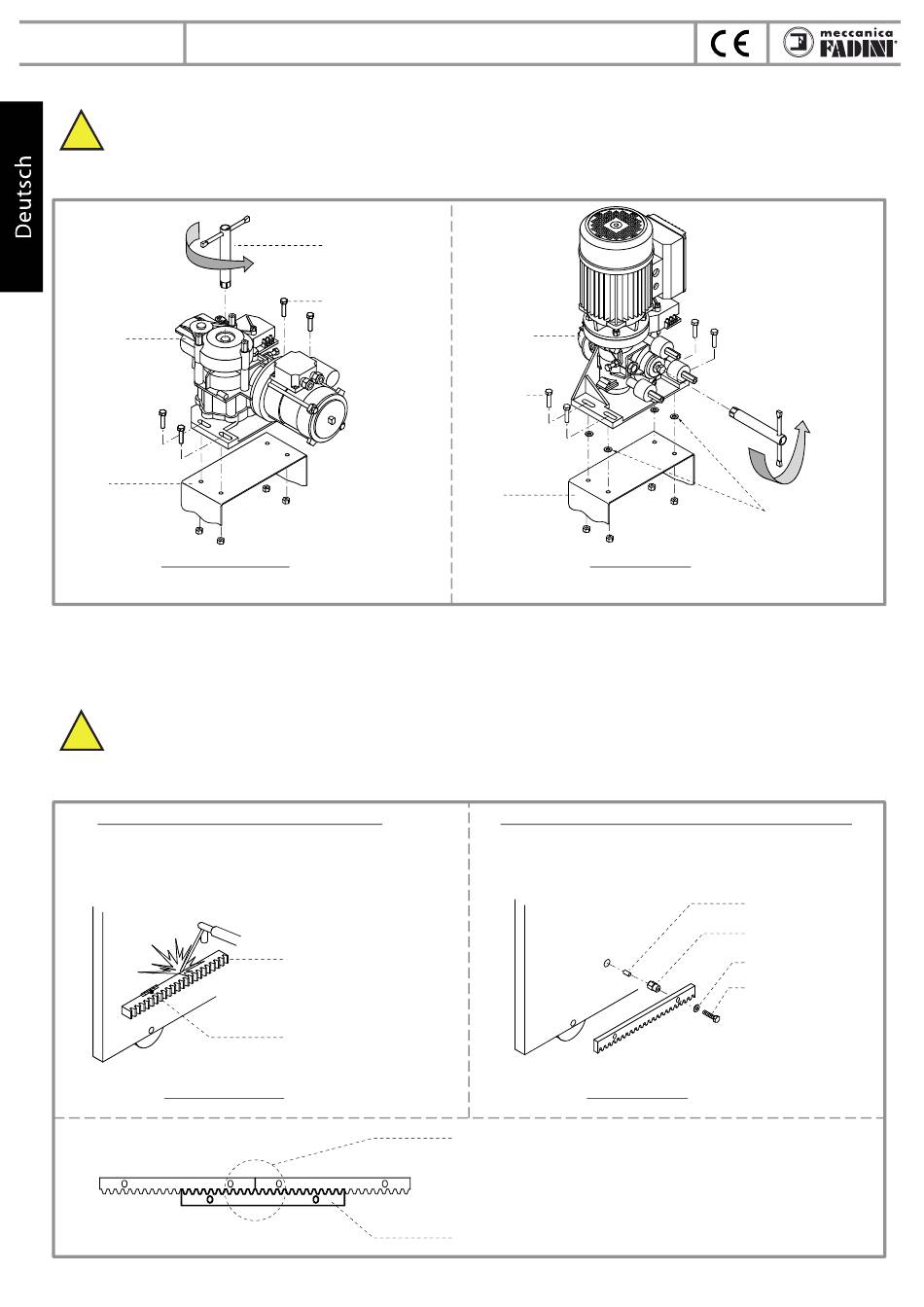

MONTAGE DER ZAHSTANGE
WICHTIG: Wenn Sie den Mec 200 vertikale Ausführung installieren, wird empfohlen 2 mm Distanzscheiben
!
zwischen der Ankerplatte und der Grundplatte von Mec 200 zu legen, bevor die Zahnstange mit dem Tor verschweißt
wird so, dass nach Entfernung der Scheiben ein ausreichender Abstand zwischen Zahnstange und Zahnrad vorhanden ist.
Fixieren Sie den Mec 200 vorübergehend mit Hilfe der 4 Befestigungsschrauben auf der Ankerplatte. Entriegeln Sie Mec 200: Lösen
Sie die Sechskantschraube (mit maximal 1 oder 2 Umdrehungen) mit dem mitgelieferten Entriegelungsschlüssel E 17 (Abb. 3).
GEGEN DEN
UHRZEIGERSINN
ZUR ENTRIEGELUNG
ANTRIEBS-
ZAHNRAD
ODER RITZEL
ANKER-
PLATTE
MEC 200 HORINZONTAL
Beim Befestigen der Zahnstange ist es erforderlich, dass das Mec 200-Antriebszahnrad durch den mitgelieferten Entriegelungsschlüssel
E17 entriegelt wird; dadurch kann das Tor von Hand frei bewegt werden.
Positionieren Sie die Zahnstange vorübergehend mit Hilfe von Klemmen so am Tor, dass sie mit dem Antriebszahnrad zusammen-
passt: Die Zahnstange muss gleitend und reibungsfrei mit dem Zahnrad des entriegelten Mec 200 sein (Abb. 4).
WICHTIG: vor dem Schweißen oder Fixieren jedes Bauteils stellen Sie sicher, dass die Zahnstange und das Tor
!
gleitend und reibungsfrei mit dem Zahnrad des entriegelten Mec 200 sind; Führen Sie verschiedene Tests manuell
durch und bewegen Sie das Tor für den gesamten Torlauf hin- und zurück.
Entfernen Sie die 2 mm-Distanzscheiben erst, nachdem Sie die Zahstange xiert haben. Damit ist ein ausreichender Abstand
zwischen Zahnstange und Zahnrad erreicht (Abb. 4).
ZAHNSTANGE MONTAGE DURCH SCHWEIßEN AM TOR
MEC 200 HORIZONTAL
Elektromechanischer Schiebetorantrieb
ENTRIEGELUNGS-
SCHLÜSSEL E17
M8 BEFESTIGUNGS-
SCHLÜSSEL
22x22 mm ZAHNSTANGE
2 m LÄNGE
STARRES PUNKTSCHWEISSEN
ANTRIEBS-
ZAHNRAD
ODER RITZEL
M8 BEFESTIGUNGS-
SCHLÜSSEL
ANKER-
PLATTE
MEC 200 VERTIKAL
ZAHNSTANGE MONTAGE DURCH SCHRAUBEN UND ABSTANDTEILE
MEC 200 VERTIKAL
WICHTIG: Beim Zusammenfügen der Einzelnteilen der
Zahnstange beachten Sie genau auf die Zahnteilung,
wobei bei der Montage eine Stützzahnstange zu
verwenden ist, um das richtige Pro l zu erreichen.
STÜTZZAHNSTANGE
4
ENTRIEGELUNGS-
SCHLÜSSEL E17.
GEGEN DEN
UHRZEIGERSINN
ZUR ENTRIEGELUNG
2 MM ABSTANDS-
SCHEIBEN, ZU
ENTFERNEN NACH
DEM BEFESTIGEN
DER ZAHNSTANGE
AM TOR
Abb. 3
GEWINDESTIFT
DISTANZMUTTER
SCHEIBE
SCHRAUBE M8
Abb. 4
