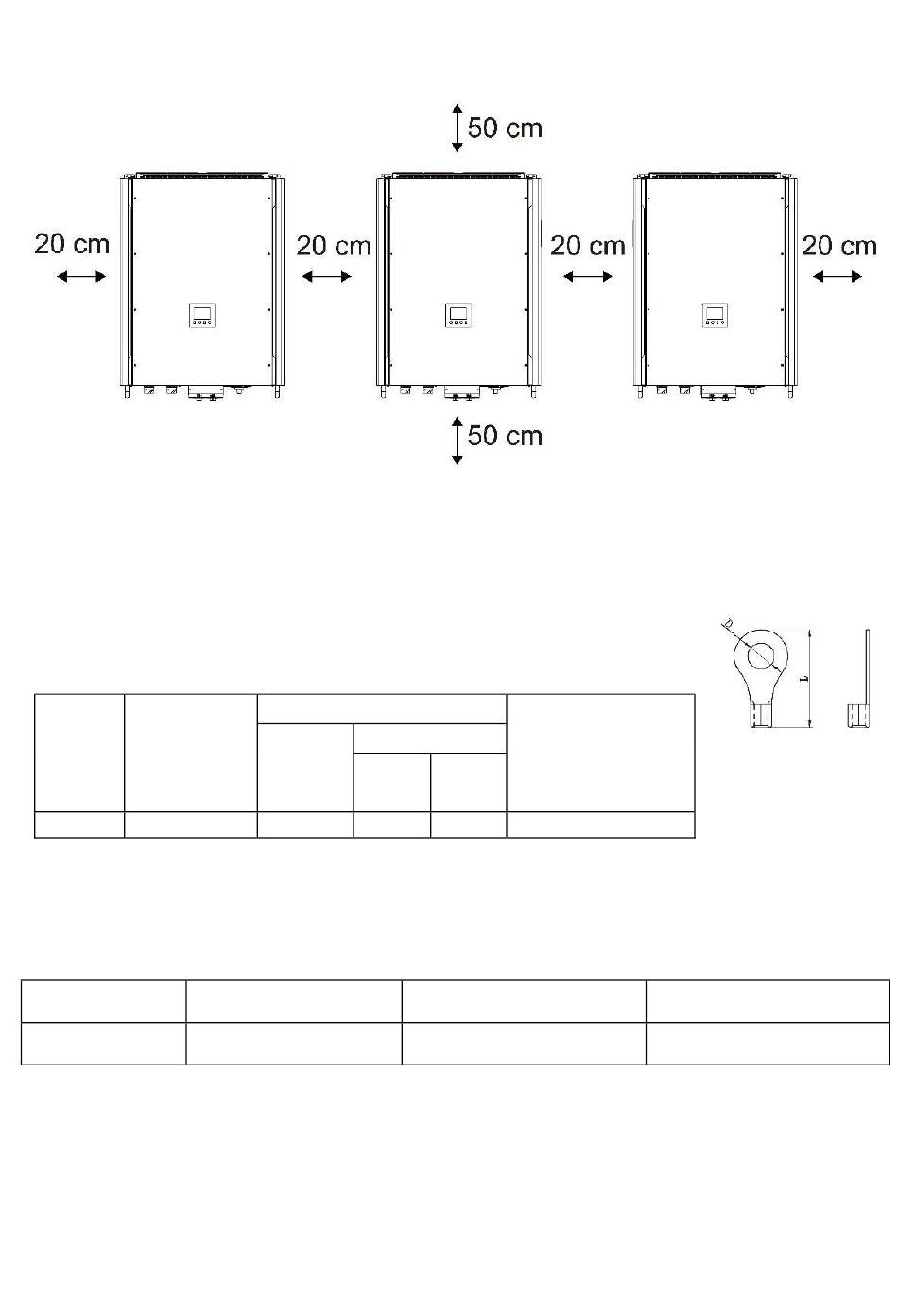

Montage der Einheit
Wenn Sie mehrere Geräte installieren, beachten Sie bitte die folgende Tabelle.
HINWEIS: Für eine gute Luftzirkulation zur Wärmeableitung ist ein Freiraum von ca. 20 cm
seitlich und ca. 50 cm ober- und unterhalb des Gerätes erforderlich . Achten Sie darauf, dass jedes
Gerät auf der gleichen Ebene installiert wird.
Verkabelungsanschluss
Die Kabelgröße der einzelnen Wechselrichter ist unten angegeben:
Empfohlene Akkukabel- und Polgröße für jeden Wechselrichter:
Modell
Drahtgröße
15KW
2*3/0
WARNUNG: Achten Sie darauf, dass die Länge aller Akkukabel gleich ist. Andernfalls kommt
es zu einem Spannungsunterschied zwischen Wechselrichter und Akku, der dazu führt, dass die
Parallel-Wechselrichter nicht funktionieren.
Empfohlene AC-Eingangs- und Ausgangskabelgröße für jeden Wechselrichter:
Modell
15KW
Sie müssen die Kabel der einzelnen Wechselrichter miteinander verbinden. Nehmen Sie zum
Beispiel die Akkukabel. Sie müssen einen Stecker oder eine Stromschiene verwenden, um die
Akkukabel miteinander zu verbinden, und sie dann an die Akku-Klemme anschließen. Der
Kabelquerschnitt von der Verbindung zum Akku sollte das X-fache des Kabelquerschnitts in den
obigen Tabellen betragen. „X" gibt die Anzahl der parallel geschalteten Wechselrichter an.
Für die Kabelgröße des AC-Eingangs und -Ausgangs gilt das gleiche Prinzip.
Ring-Terminal
Abmessungen
Kabel
D
2
mm
(mm)
170
8,4
AWG-Nr.
10~8 AWG
Drehmomentwert
L
(mm)
54,2
7~12 Nm
Leiter-Querschnitt
2
5,5~10 mm
57
Ring-Terminal:
Drehmoment
1,4~1,6Nm
