nehmen, unabhängig davon, ob das Netz angeschlossen ist oder nicht.

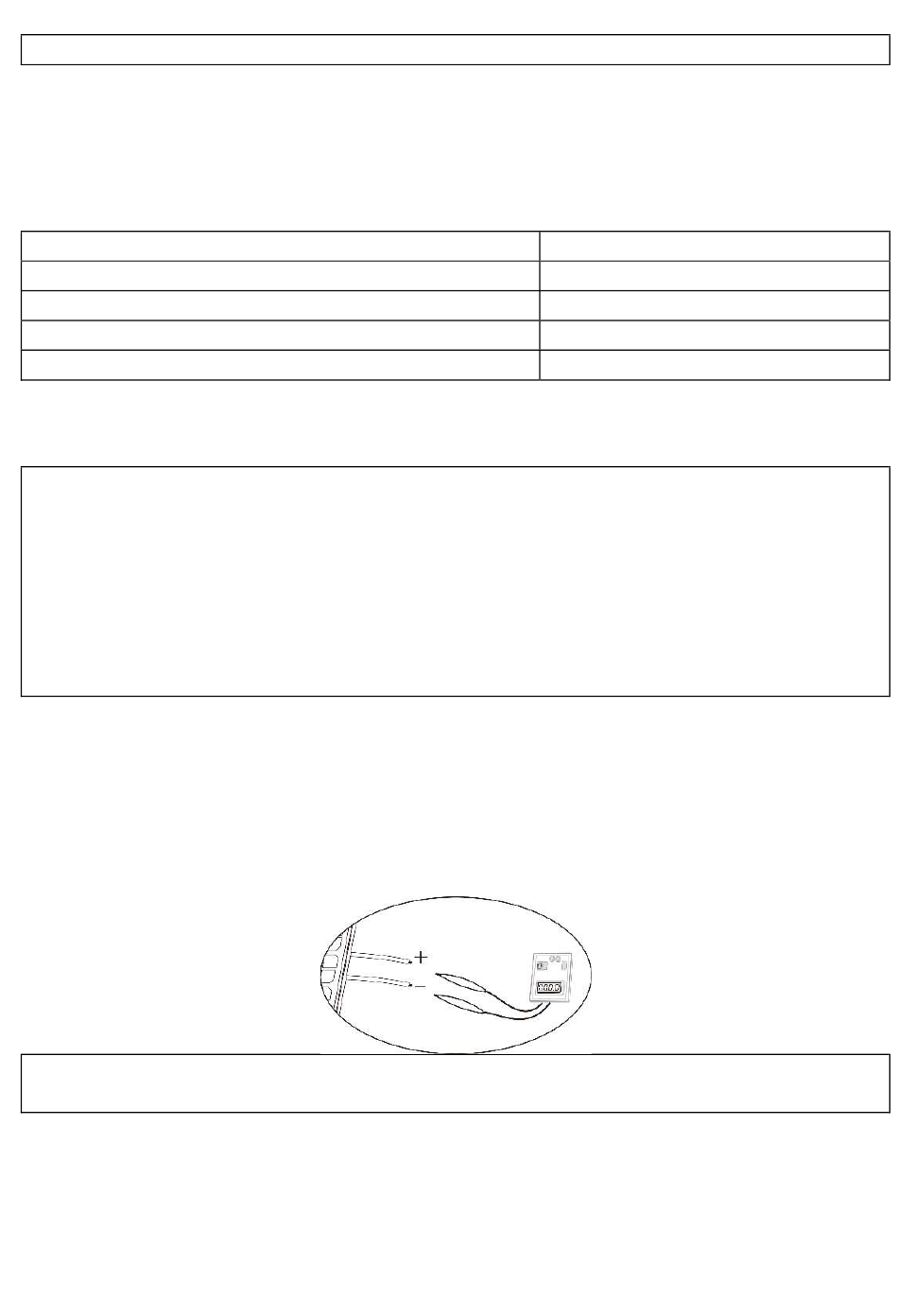

6. PV-Modul (DC) Anschluss
ANMERKUNG1: Es wird dringend empfohlen, das externe Überspannungsschutzgerät (SPD)
am Solareingang zu installieren. Die empfohlenen Parameter des SPD sind nachstehend
aufgeführt:
Maximale Dauerbetriebsspannung Uc (VDC)
Spannungsschutz Level Up (VDC) kV
Nenn-Entladestrom In (8/20s) kA
Maximaler Entladestrom Imax (8/20s) kA
Reaktionszeit (ns)
ANMERKUNG2: Die Überspannungskategorie des PV-Eingangs ist II.
Bitte befolgen Sie die folgenden Schritte, um den Anschluss der PV-Module zu realisieren:
WARNUNG: Da dieser Wechselrichter nicht isoliert ist, sind nur drei Arten von PV-Modulen
zulässig: einkristalline und polykristalline Module der Klasse A sowie CIGS-Module.
Um Fehlfunktionen zu vermeiden, dürfen keine PV-Module mit möglichem Ableitstrom an den
Wechselrichter angeschlossen werden. So verursachen beispielsweise geerdete PV-Module einen
Ableitstrom zum Wechselrichter. Bei der Verwendung von CIGS-Modulen ist darauf zu achten,
dass keine Erdung erfolgt.
VORSICHT! Es wird ein PV-Anschlusskasten mit Überspannungsschutz gefordert. Andernfalls
wird der Wechselrichter bei Blitzeinschlag in die PV-Module beschädigt.
Schritt 1: Prüfen Sie die Eingangsspannung der PV-Generatormodule. Die zulässige
Eingangsspannung des Wechselrichters beträgt 350VDC - 900VDC. Bitte stellen Sie sicher, dass
die maximale Strombelastung des MPPT1-Eingangsanschlusses weniger als 37,2A beträgt; MPPT
2-Eingangsanschluss ist 18,6A
VORSICHT: Das Überschreiten der maximalen Eingangsspannung kann das Gerät zerstören!!
Überprüfen Sie das System vor dem Anschluss der Kabel.
Schritt 2: Trennen Sie den Schutzschalter und schalten Sie den Gleichstromschalter aus.
Schritt 3: Montieren Sie die mitgelieferten PV-Steckverbinder mit den PV-Modulen anhand der
folgenden Schritte.
10
600V~1000V
≤2,0
20
40
<25
