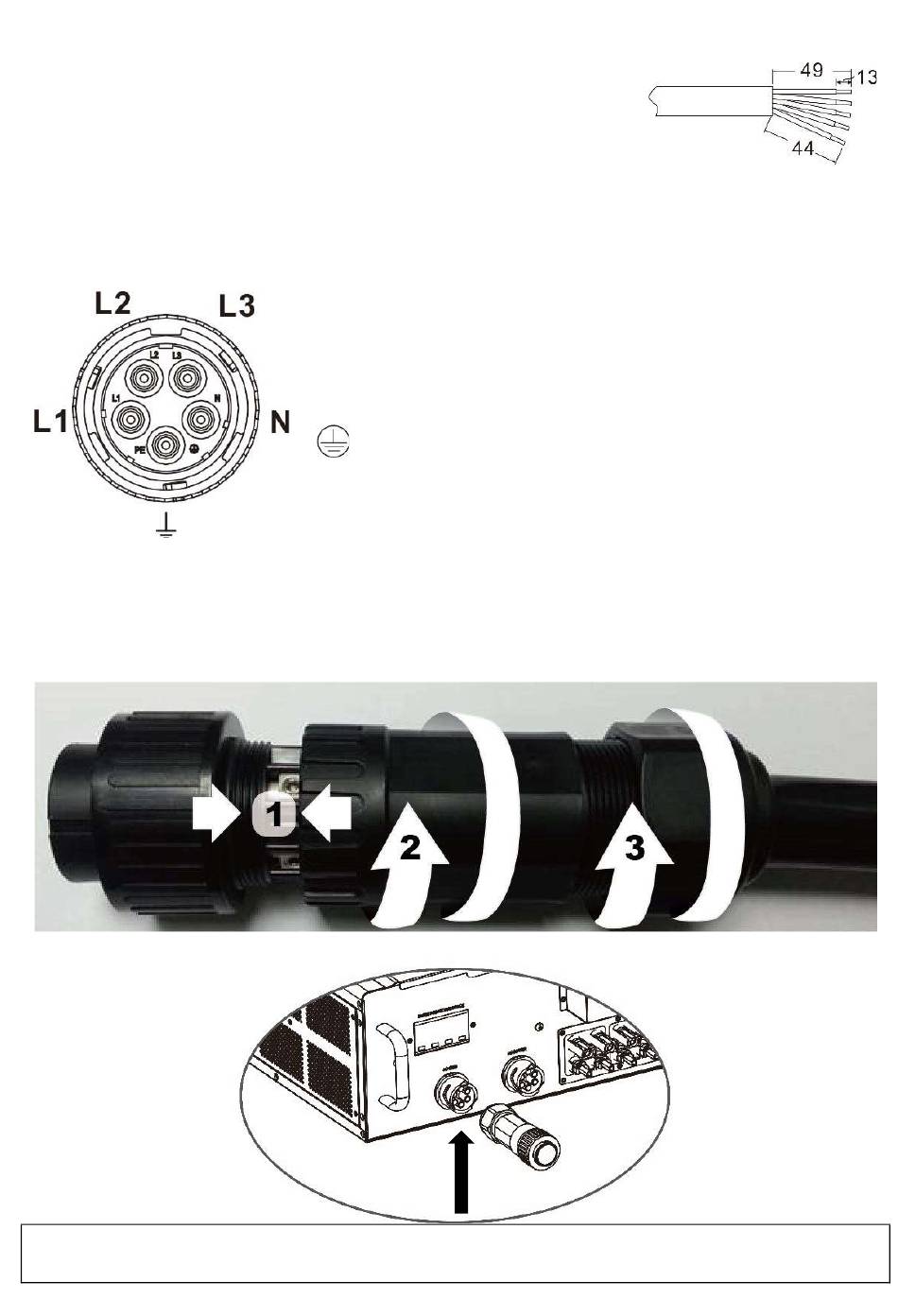

Schritt 3: Isolierhülse 13 mm bei fünf Leitern entfernen.
Schritt 4: Fädeln Sie die fünf Kabel nacheinander durch den
Druckdom (A), die Schelle (B), die Dichtungsmutter (C) und das
Schutzelement (D).
Schritt 5: Fädeln Sie fünf Kabel durch das Buchsenelement (E)
entsprechend der darauf angegebenen Polarität und ziehen Sie die
Schrauben an, um die Drähte nach dem Anschluss zu fixieren.
Das Anzugsdrehmoment beträgt 1,5-2,5 N.m.
Schritt 6: Schieben Sie die Schutzhaube (D) auf das Buchsenelement (E), bis beide fest
eingerastet sind. Verdrehen Sie dann das Schutzelement (D) und den Druckdom (A) so, dass alle
Kabel fest verbunden sind.
Schritt 7: Stecken Sie die AC-Anschlussbuchse in die AC-Netzklemme des Wechselrichters.
VORSICHT! Um die Gefahr eines Stromschlags zu vermeiden, stellen Sie sicher, dass das
Erdungskabel ordnungsgemäß geerdet ist, bevor Sie den Hybrid-Wechselrichter in Betrieb
L1→ LINE 1 (Schwarz)
L2→ LINE 2 (Grau)
L→ LINE 3 (Braun)
→ Masse (Gelb-Grün)
N→ Neutral (Blau)
9
