FSP PowerManager Hybrid Benutzerhandbuch

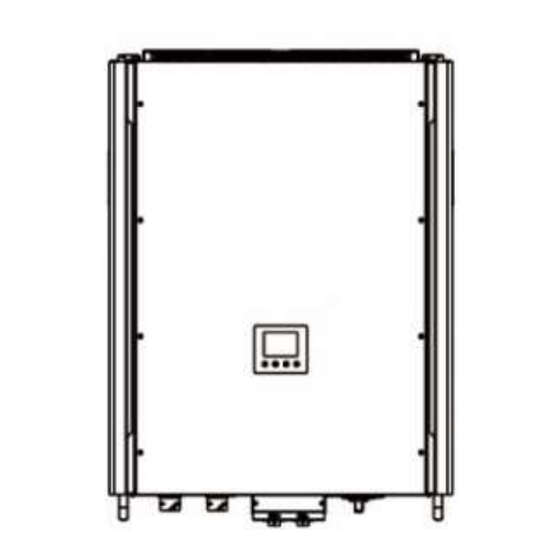

Hybrider 15kw pv wechselrichter
Vorschau ausblenden
Inhaltsverzeichnis

Werbung

Quicklinks

Benutzerhandbuch
Hybrider 15KW PV-
Wechselrichter
Version: 1.0

Werbung

Inhaltsverzeichnis
loading

Verwandte Anleitungen für FSP PowerManager Hybrid

Inhaltszusammenfassung für FSP PowerManager Hybrid

  • Seite 1 Benutzerhandbuch Hybrider 15KW PV- Wechselrichter Version: 1.0...

  • Seite 2: Inhaltsverzeichnis

    Inhaltsverzeichnis Einführung .............................. 1 Wichtige Sicherheitswarnung ......................... 2 Auspacken Und Übersicht ........................4 3-1. Packliste ............................4 3-2. Produktübersicht ..........................5 Einrichtung ............................. 6 4-1. Auswahl des Montageortes ......................6 4-2. Montageeinheit ..........................6 Anschluss an das Stromnetz (Stromversorger) ..................8 5-1.

  • Seite 3: Einführung

    1. Einführung Dieser hybride PV-Wechselrichter kann die angeschlossenen Verbraucher mit Strom versorgen, indem er PV-Strom, Netzstrom und Akkustrom nutzt. Hybrid-Wechselrichter Verteilerkasten Elektrische PV-Modul Netze Last Akku Abbildung 1 Grundlegende Übersicht über das Hybrid-PV-System Dieser Hybrid-Wechselrichter ist so konzipiert, dass er je nach Leistungssituation kontinuierlich Strom aus PV-Solarmodulen (Solarzellen), des Akkus und dem Stromnetz erzeugt.

  • Seite 4: Wichtige Sicherheitswarnung

    2. Wichtige Sicherheitswarnung Bevor Sie den Wechselrichter benutzen, lesen Sie bitte alle Anweisungen und Warnhinweise auf dem Gerät und in dieser Anleitung. Bewahren Sie das Handbuch an einem Ort auf, an dem es leicht zugänglich ist. Dieses Handbuch ist für qualifiziertes Personal bestimmt. Die in diesem Handbuch beschriebenen Arbeiten dürfen nur von Fachpersonal durchgeführt werden.
  • Seite 5 VORSICHT! In Umgebungen mit hohen Temperaturen kann die Abdeckung des Wechselrichters so heiß sein, dass sie bei versehentlicher Berührung Hautverbrennungen verursacht. Stellen Sie sicher, dass sich der Wechselrichter nicht in Bereichen mit normalem Publikumsverkehr befindet. VORSICHT! Verwenden Sie nur das vom Installateur empfohlene Zubehör. Andernfalls besteht bei nicht qualifizierten Instrumenten Brand-, Stromschlag- und Verletzungsgefahr für Personen.

  • Seite 6: Auspacken Und Übersicht

    3. Auspacken Und Übersicht 3-1. Packliste Bitte überprüfen Sie das Gerät vor der Installation. Vergewissern Sie sich, dass nichts in der Verpackung beschädigt ist. Sie sollten die folgenden Artikel in Ihrem Paket erhalten haben: Wechselrichtereinheit Montageplatte Befestigungsschrauben Steckverbinder Anschluss USB- Software-CD Handbuch RS-232-Kabel...

  • Seite 7: Produktübersicht

    3-2. Produktübersicht LCD-Anzeigefeld 10) Relais-Steueranschluss Bedienungstasten 11) Trockener Kontakt AC-Netzstecker 12) USB-Kommunikationsanschluss AC-Ausgangsanschlüsse 13) RS-232-Kommunikationsanschluss (Lastanschluss) 14) Paralleler Kommunikationsanschluss PV-Steckverbinder 15) Intelligenter Steckplatz DC-Schalter 16) Batterieanschlüsse Akku-Thermosensor 17) Anschluss für Überspannungsschutzgerät (Reserve) Gemeinsamer Stromanschluss...

  • Seite 8: Einrichtung

    4. Einrichtung 4-1. Auswahl des Montageortes Beachten Sie die folgenden Punkte, bevor Sie den Installationsort wählen:  Den Wechselrichter nicht auf brennbaren Baustoffen montieren.  Montage auf einer festen Oberfläche  Dieser Wechselrichter kann während des Betriebs Geräusche verursachen, die in einem Wohnbereich als störend empfunden werden können.
  • Seite 9 Bohren Sie sechs Löcher an den Heben Sie den Wechselrichter an und markierten Stellen und verwenden Sie setzen Sie ihn auf die Montageplatte. die sechs mitgelieferten Schrauben. Das Anzugsdrehmoment beträgt 35 N.m. 3. Befestigen Sie den Wechselrichter mit Prüfen Sie, ob der Wechselrichter gut den beiden mitgelieferten Schrauben befestigt ist.

  • Seite 10: Anschluss An Das Stromnetz (Stromversorger)

    5. Anschluss an das Stromnetz (Stromversorger) 5-1. Vorbereitung HINWEIS: Die Überspannungskategorie des AC-Eingangs ist III. Es sollte an die Stromverteilung angeschlossen werden. ANMERKUNG2: Es wird dringend empfohlen, das externe Überspannungsschutzgerät am Netzeingang zu installieren. Die empfohlenen Parameter des SPD sind nachstehend aufgeführt: Maximale Dauerbetriebsspannung Uc (VAC) 275V~400V Spannungsschutz Level Up (VAC) kV...
  • Seite 11 Schritt 3: Isolierhülse 13 mm bei fünf Leitern entfernen. Schritt 4: Fädeln Sie die fünf Kabel nacheinander durch den Druckdom (A), die Schelle (B), die Dichtungsmutter (C) und das Schutzelement (D). Schritt 5: Fädeln Sie fünf Kabel durch das Buchsenelement (E) entsprechend der darauf angegebenen Polarität und ziehen Sie die Schrauben an, um die Drähte nach dem Anschluss zu fixieren.

  • Seite 12: Pv-Modul (Dc) Anschluss

    nehmen, unabhängig davon, ob das Netz angeschlossen ist oder nicht. 6. PV-Modul (DC) Anschluss ANMERKUNG1: Es wird dringend empfohlen, das externe Überspannungsschutzgerät (SPD) am Solareingang zu installieren. Die empfohlenen Parameter des SPD sind nachstehend aufgeführt: Maximale Dauerbetriebsspannung Uc (VDC) 600V~1000V Spannungsschutz Level Up (VDC) kV ≤2,0 Nenn-Entladestrom In (8/20s) kA...
  • Seite 13 Komponenten für PV-Steckverbinder und Werkzeuge: Gehäuse der Federleiste Weibliche Klemme Steckverbindergehäuse Männliche Klemme Quetschzange und Schraubenschlüssel Kabelvorbereitung und Steckermontage: Kabel Ein Kabel an beiden Enden 8 mm abisolieren und darauf achten, dass die Leiter nicht eingekerbt werden. Führen Sie das abisolierte Kabel in die Buchse ein und quetschen Sie die Buchse wie in der Tabelle gezeigt.
  • Seite 14 Verwenden Sie dann einen Schraubenschlüssel, um den Druckdom wie unten gezeigt fest auf die Buchse und den Stecker zu schrauben. Schritt 4: Prüfen Sie die korrekte Polarität des Anschlusskabels von den PV-Modulen und den PV-Eingangssteckern. Verbinden Sie dann den Pluspol (+) des Anschlusskabels mit dem Pluspol (+) des PV-Eingangsanschlusses.
  • Seite 15 VORSICHT: Berühren Sie den Wechselrichter NICHT, um einen elektrischen Schlag zu vermeiden. Wenn die PV-Module dem Sonnenlicht ausgesetzt sind, können sie eine Gleichspannung für den Wechselrichter erzeugen. Empfohlene Panel-Konfiguration Solarmodul SOLAR- SOLAR- Spezifikation EINGANG 1 EINGANG 2 Anzahl der Gesamte (Referenz) Platten Eingangsleistung...

  • Seite 16: Batterieanschluss

    7. Batterieanschluss VORSICHT: Bevor Sie die Akkus anschließen, installieren Sie bitte einen separaten DC- Schutzschalter zwischen Wechselrichter und Akkus. ANMERKUNG1: Bitte verwenden Sie nur verschlossene Blei-Akkus, belüftete Akkus und Gel- Akkus. Bitte überprüfen Sie die maximale Ladespannung und den maximalen Ladestrom, wenn Sie den Wechselrichter zum ersten Mal benutzen.

  • Seite 17: Last (Ac-Ausgang) Anschluss

    Schutzerdung (Akku-seitig) 150mm (300kcmil) 8. Last (AC-Ausgang) Anschluss 8-1. Vorbereitung VORSICHT: Um eine weitere Versorgung der Last über den Wechselrichter in jeder Betriebsart zu verhindern, sollte eine zusätzliche Abschaltvorrichtung in der Hausinstallation angebracht werden. WARNUNG! Für die Sicherheit des Systems und einen effizienten Betrieb ist es sehr wichtig, ein geeignetes Kabel für den AC-Anschluss zu verwenden.
  • Seite 18 L1→ LINE 1 (Schwarz) L2→ LINE 2 (Grau) L→ LINE 3 (Braun) → Masse (Gelb-Grün) N→ Neutral (Blau) Das Referenz-Anzugsdrehmoment beträgt 1,0-1,5 N.m. Schritt 4: Schieben Sie die Schutzhaube (D) auf das Buchsenelement (E), bis beide fest eingerastet sind. Verdrehen Sie dann das Schutzelement (D) und den Druckdom (A) so, dass alle Kabel fest verbunden sind.

  • Seite 19: Kommunikation

    9. Kommunikation Der Wechselrichter ist mit mehreren Kommunikationsanschlüssen ausgestattet und verfügt auch über einen Steckplatz für alternative Kommunikationsschnittstellen, um mit einem PC mit entsprechender Software zu kommunizieren. Dieser intelligente Steckplatz ist für die Installation von SNMP- und Modbus-Karten geeignet. Befolgen Sie das nachstehende Verfahren zum Anschließen der Kommunikationskabel und zum Installieren der Software.

  • Seite 20: Trockenkontakt Signal

    10. Trockenkontakt Signal Auf der Unterseite ist ein potentialfreier Kontakt vorhanden. Er kann zur Fernsteuerung eines externen Generators verwendet werden. 10-1. Elektrische Parameter Parameter Symbol Max. Einheit Relais Gleichspannung Relais DC-Strom Anmerkung: Die Anwendung des potenzialfreien Kontakts sollte die oben angegebenen elektrischen Parameter nicht überschreiten.

  • Seite 22: Relais-Steueranschluss

    11. Relais-Steueranschluss Über diesen Anschluss kann eine Stromquelle (230V/8A) zur Ansteuerung eines externen Relais bereitgestellt werden. Diese Funktion für Netzparallelbetriebsmodus mit Backup II Modus gültig. 11-1. Konfiguration der Schnittstelle An diesem Anschluss befinden sich vier Stifte. Allerdings sind nur Pin 1 und Pin 4 bearbeitbar.

  • Seite 23: Anmeldung

    Bedingung 3: MPPT V 230V Einschalten Akku LAST Wenn Gerät nicht Wechselrichtermodus arbeitet oder das Netz verfügbar ist. 12-2. Anmeldung Die nachstehende Tabelle zeigt die empfohlene Verdrahtung. MODBUS 3-Phasen- Wechselrichter AC-AUSGANG Relais AC-Netz Steueranschluss Externes Relais Last-2 Last-1 Kommunikation Stromversor...

  • Seite 24: Anwendung Mit Energiemessgerät

    12. Anwendung mit Energiemessgerät Mit der Modbus-Karte II und dem Energiezähler kann der Hybrid-Wechselrichter einfach in das bestehende Haussystem integriert werden. Einzelheiten finden Sie im Handbuch zur Modbus- Karte II. Hinweis: Diese Anwendung gilt nur für den Netzparallelbetriebsmodus II. Ausgestattet mit der Modbus-Karte II ist der Hybrid-Wechselrichter mit dem Energiezähler über den RS485-Kommunikationsport verbunden.

  • Seite 25: Inbetriebnahme

    13. Inbetriebnahme Schritt 1: Überprüfen Sie vor der Inbetriebnahme die folgenden Anforderungen:  Vergewissern Sie sich, dass der Wechselrichter gut befestigt ist  Überprüfen Sie, ob die Leerlaufgleichspannung des PV-Moduls den Anforderungen entspricht (siehe Abschnitt 6)  Überprüfen Sie, ob die Leerlaufspannung des Stromversorgers in etwa dem vom örtlichen Stromversorger erwarteten Nennwert entspricht.

  • Seite 26: Erstmalige Einrichtung

    14. Erstmalige Einrichtung Vor dem Betrieb des Wechselrichters muss der „Betriebsmodus“ anhand der Software eingestellt werden. Bitte befolgen Sie die folgenden Schritte zum Einstellen. Weitere Einzelheiten entnehmen Sie bitte dem Software-Handbuch. Schritt 1: Nach dem Einschalten des Wechselrichters und der Installation der Software klicken Sie bitte auf „Monitor öffnen“, um den Hauptbildschirm der Software aufzurufen.
  • Seite 27 die Spitzen- und Schwachlastzeiten des Stroms können für eine optimierte Stromnutzung eingestellt werden.  Netzparallelbetriebsmodus: Der PV-Strom kann nur in das Netz zurückgespeist werden.  Netzunabhängig: Der PV-Strom liefert nur Strom für die Verbraucher und lädt die Akku. Eine Rückspeisung ins Netz ist nicht erlaubt.
  • Seite 28 ABSCHNITT A: Standard: Es wird den lokalen Netzstandard auflisten. Um Änderungen vornehmen zu können, ist ein Werkspasswort erforderlich. Bitte wenden Sie sich nur an Ihren Händler, wenn Sie diese Standardänderung wünschen. VORSICHT: Bei falscher Einstellung kann das Gerät beschädigt werden oder nicht funktionieren.
  • Seite 29 standardmäßig ausgewählt. Im Netzparallelbetrieb ist diese Option ungültig. Die Einspeisung in das Stromnetz zulassen: Diese Option ist nur in den Modi Netzparallelbetrieb und Netzparallelbetrieb mit Backup gültig. Der Benutzer kann entscheiden, ob der Wechselrichter in das Netz einspeisen kann. Lassen Sie den Akku entladen, wenn PV verfügbar ist: Diese Option wird automatisch anhand der Einstellung in „Lastversorgungsquelle (PV ist verfügbar)“...
  • Seite 30 Die PV-Energie lädt zuerst die Akku auf und versorgt dann die Verbraucher mit Strom. Wenn noch Energie übrig ist, wird sie ins Netz eingespeist. Akku-Ladequelle: 1. PV und Netz (Standard) Es ist erlaubt, die Akku zuerst mit PV-Strom zu laden. Reicht das nicht aus, lädt das Netz die Akku auf.
  • Seite 32 Prioritätensetzung für die PV-Energieversorgung: 1. Last, 2. Akku und 3. Netz. Der PV-Strom wird zuerst die Last mit Strom versorgen. Dann ladet es den Akku auf. Wenn noch Energie übrig ist, wird sie ins Netz eingespeist. Akku-Ladequelle: 1. PV und Netz Es ist erlaubt, die Akku zuerst mit PV-Strom zu laden.
  • Seite 33  Netzparallelbetriebsmodus mit Backup (III): Prioritätensetzung für die PV-Energieversorgung: 1. Last, 2. Netz und 3. Akku Der PV-Strom wird zuerst die Last mit Strom versorgen. Steht mehr PV-Leistung zur Verfügung, wird diese in das Netz eingespeist. Wenn die maximale Einspeiseleistung erreicht ist, wird der Akku mit der verbleibenden Leistung geladen.
  • Seite 34 2. 1. Akku, 2. Netz: Die Stromversorgung der Last erfolgt zunächst über den Akku. Wenn die Akkuleistung zur Neige geht, wird das Netz die Last unterstützen. HINWEIS: Diese Option wird während der AC-Ladezeit unwirksam und die Priorität schaltet dann automatisch auf die Reihenfolge 1. Netz and 2. Akku um. Andernfalls wird der Akku beschädigt.
  • Seite 35 HINWEIS: Einstellung maximalen Netzeinspeiseleistung Parametereinstellung verfügbar. Bitte beziehen Sie sich auf das Software-Handbuch. Akku-Ladequelle: PV und Netzladebatterie In der Schwachlastzeit wird der Akku zuerst mit PV-Strom geladen. Reicht das nicht aus, lädt das Netz die Akku auf. Quelle der Lastversorgung: 1. PV, 2. Netz, 3. Akku Wenn der Akku vollständig aufgeladen ist, wird die verbleibende PV-Leistung zuerst die Last mit Strom versorgen.
  • Seite 36 Netzunabhängig  Netzunabhängig (I): Standardeinstellung für den netzunabhängigen Betrieb. Prioritätensetzung für die PV-Energieversorgung: 1. Last, 2. Akku Der PV-Strom versorgt zuerst die Verbraucher und lädt dann den Akku. Die Einspeisung ins Netz ist in diesem Modus nicht erlaubt. Gleichzeitig ist das Netzrelais im Wechselrichtermodus angeschlossen.
  • Seite 37 Wenn keine PV-Leistung verfügbar ist: 1. 1. Netz, 2. Akku Das Netz wird zunächst die Last mit Strom versorgen. Wenn das Stromnetz nicht verfügbar ist, wird die Stromversorgung durch Akkus sichergestellt. 2. 1. Akku, 2. Netz (Standard) Die Stromversorgung der Last erfolgt zunächst über den Akku. Wenn die Akkuleistung zur Neige geht, wird das Netz die Last unterstützen.
  • Seite 38 HINWEIS: Es ist erlaubt, die AC-Ladedauer einzustellen. Lastversorgungsquelle: Wenn PV-Strom verfügbar ist: 1. PV, 2. Netz, 3. Akku Der PV-Strom wird zuerst die Last mit Strom versorgen. Reicht die Leistung nicht aus, wird die Last über das Netz mit Strom versorgt. Wenn das Netz zur gleichen Zeit nicht zur Verfügung steht, wird die Akkuleistung genutzt.
  • Seite 39 1. PV oder Netz: Wenn nach der Unterstützung der Verbraucher noch PV-Leistung übrig ist, wird zuerst der Akku geladen. Nur solange kein PV-Strom zur Verfügung steht, wird der Akku vom Netz geladen. 2. Nur PV: Es wird nur PV-Strom zum Laden des Akkus zugelassen. 3.

  • Seite 40: Operation

    15. Operation 15-1. Schnittstelle Diese Anzeige wird mit vier Tasten bedient. HINWEIS: Um die Energieerzeugung genau zu überwachen und zu berechnen, kalibrieren Sie bitte die Zeitschaltuhr dieses Geräts eines jeden Monats per Software. Für die detaillierte Kalibrierung lesen Sie bitte das Benutzerhandbuch der mitgelieferten Software. 15-2.
  • Seite 41 Akkus an. Zeigt an, dass die Warnung auftritt. Zeigt an, dass der Fehler aufgetreten ist. Zeigt einen Fehlercode oder einen Warncode an. Zeigt das Datum und die Uhrzeit an, oder das Datum und die Uhrzeit, die der Benutzer für die Abfrage der Energieerzeugung eingestellt hat.

  • Seite 42: Schaltflächen-Beschreibung

    15-3. Schaltflächen-Beschreibung Schaltfläche Operation Funktion Abfragemenü aufrufen. Wenn es sich um ein Abfragemenü handelt, Kurz drücken. drücken Sie diese Taste, um die Auswahl oder Eingabe zu bestätigen. Dieser Wechselrichter ist dazu imstande, EINGABE/EIN Halten Sie die Taste ca. 1 die angeschlossenen Verbraucher über die Sekunde lang gedrückt, wenn AC-Ausgangsbuchse Strom...
  • Seite 43 Einstellung Anzeigeverfahren  Eingangsspannung oder Frequenz des AC-Eingangs Verfahren  Frequenz, Spannung, Leistung oder Prozentsatz des AC-Ausgangs Verfahren  Eingangsspannung oder Leistung des PV-Eingangs. Verfahren...
  • Seite 44  Akkuspannung oder Prozentsatz. Verfahren  Datum und Uhrzeit. Verfahren...

  • Seite 45: Betriebsart Und Anzeige

     Heute oder insgesamt erzeugte Energie. Verfahren 15-5. Betriebsart Und Anzeige Unten ist nur die LCD-Anzeige für die Netzparallelbetriebsmodus mit Backup-Modus (I) enthalten. Wenn Sie eine andere Betriebsart mit LCD-Anzeige benötigen, wenden Sie sich bitte an den Installateur. Wechselrichterbetrieb mit Netzanschluss Dieser Wechselrichter ist an das Netz angeschlossen und arbeitet im DC/INV-Betrieb.

  • Seite 46: Die Leistung Reicht Aus, Um Den Akku

    Es wird zwar PV-Strom erzeugt, der aber nicht ausreicht, um den Akku allein zu laden. Der PV-Strom und das Stromnetz MPPT V laden den Akku gleichzeitig auf. Und das Versorgungsunternehmen liefert auch AKKU Strom angeschlossenen STROMVERSORGER LAST Verbraucher. Dieser Wechselrichter ist deaktiviert, um über den AC-Ausgang Strom für die Verbraucher zu erzeugen.
  • Seite 47 Die PV-Leistung reicht aus, um die Verbraucher mit Strom zu versorgen und den Strom in das Netz einzuspeisen. MPPT V STROMVERSORGER LAST PV-Leistung Stromversorgungsunternehmen versorgen die angeschlossenen Verbraucher mit MPPT V Strom, PV-Leistung nicht ausreicht. STROMVERSORGER LAST Wechselrichterbetrieb ohne Netzanschluss Dieser Wechselrichter arbeitet im DC/INV-Betrieb und ist nicht an das Netz angeschlossen.
  • Seite 48 Bypass-Modus Der Wechselrichter arbeitet ohne DC/INV-Betrieb und Anschluss an die Verbraucher. LCD-Anzeige Beschreibung Der einzige Nutzen besteht darin, die Akku zu laden und die angeschlossenen Verbraucher mit Strom zu versorgen. AKKU STROMVERSORGER LAST Für die Versorgung der angeschlossenen Verbraucher steht nur das Stromnetz zur STROMVERSORGER Verfügung.

  • Seite 49: Verwaltung Der Ladevorgänge

    16. Verwaltung der Ladevorgänge Parameter für die Aufladung Standardwert Hinweis Es kann per Software von 10 A bis 200 Ladestrom A eingestellt werden. Sie kann per Software von 50Vac auf Erhaltungsladespannung (Standard) 54,0 Vdc 60Vdc eingestellt werden. Max. Absorptionsladespannung Sie kann per Software von 50Vac auf 56,0 Vdc (Standard) 60Vdc eingestellt werden.
  • Seite 50 Wenn Sie einen verschlossenen Bleisäure-Akku verwenden, stellen Sie bitte den maximalen Ladestrom nach der folgenden Formel ein: Der maximale Ladestrom = Akkukapazität (Ah) x 0,2 Wenn Sie zum Beispiel einen 300-Ah-Akku verwenden, beträgt der maximale Ladestrom 300 x 0,2 = 60 (A). Bitte verwenden Sie einen Akku mit mindestens 50Ah, da der einstellbare Mindestwert des Ladestroms 10A beträgt.

  • Seite 51: Wartung Und Reinigung

    17. Wartung Und Reinigung Überprüfen Sie in regelmäßigen Abständen die folgenden Punkte, um den ordnungsgemäßen Betrieb der gesamten Solaranlage sicherzustellen.  Stellen Sie sicher, dass alle Anschlüsse des Wechselrichters stets gereinigt werden.  Bevor Sie die Solarmodule reinigen, müssen Sie die PV-Gleichstromunterbrecher ausschalten.

  • Seite 52: Fehlerbeseitigung

    18. Fehlerbeseitigung Wenn auf dem LCD-Display keine Informationen angezeigt werden, überprüfen Sie bitte, ob die Verbindung zwischen dem PV-Modul/Akku/Netz korrekt hergestellt wurde. HINWEIS: Die Warn- und Fehlerinformationen können von der Fernüberwachungssoftware aufgezeichnet werden. 18-1. Warnliste Es sind 17 Situationen, die als Warnungen definiert sind. Wenn eine Warnung auftritt, blinkt das Symbol zeigt den Warncode an.

  • Seite 53: Fehlerreferenz-Codes

    18-2. Fehlerreferenz-Codes Wenn ein Fehler auftritt, blinkt das Symbol zur Mahnung. Siehe unten für Referenz- Fehlercodes. Zustand Lösung Fehle Fehlerereignis Mögliche Ursache rcode Übermäßige Überspannung 1. Starten Sie den Wechselrichter Busspannung neu. Wenn Fehlermeldung weiterhin besteht, wenden Sie sich bitte an Ihren Installateur. BUS-Spannung Plötzliche 1.
  • Seite 54 überschreitet Platten, die Ursache für die Grenzwert. Leckage sein könnten. Wenn Fehlermeldung PV ISO-Fehler Widerstand weiterhin besteht, wenden Sie zwischen sich bitte an Ihren Installateur. Erde ist zu niedrig. Übermässiger Der Versorgungsgrad 1. Starten Sie den Wechselrichter Gleichstrom schwankt. neu. Wenn Fehlermeldung weiterhin besteht, wenden Sie...
  • Seite 55 weiterhin besteht, wenden Sie sich bitte an Ihren Installateur. Solar1 Innentemperatur Überprüfen Übertemperatur hoch. Umgebungstemperatur und die Ventilatoren. Solar2 Wenn Fehlermeldung Übertemperatur weiterhin besteht, wenden Sie sich bitte an Ihren Installateur.

  • Seite 56: Spezifikationen

    19. Spezifikationen MODELL 15KW NENNLEISTUNG 15000 W PV-EINGANG (DC) Maximale DC-Leistung 22500 W Nominale Gleichspannung 720 VDC Maximale Gleichspannung 900 VDC DC-Arbeitsspannungsbereich 350 VDC ~ 900 VDC Einschaltspannung Anfängliche 320 VDC / 350 VDC Einspeisespannung MPP-Spannungsbereich Volllast MPP- 350 VDC ~ 850 VDC / 400 VDC ~ 800 VDC Spannungsbereich Maximaler Eingangsstrom PV1: 37,2 A;...

  • Seite 57: Akku Und Ladestation (Blei-Säure/Li-Ion)

    netzunabhängigem Modus) AKKU UND LADESTATION (Blei-Säure/Li-Ion) DC-Spannungsbereich 40 - 62 VDC Nominale Gleichspannung 48 VDC Maximaler Akku-Entladestrom 500 A Maximaler Ladestrom 300 A ALLGEMEINES PHYSISCH Abmessungen, T X B X H (mm) 820 x 650 x 224 Nettogewicht (kgs) SCHNITTSTELLE Kommunikationsanschluss RS-232/USB Optionale SNMP-, Modbus- und AS-400-Karten...

  • Seite 58: Anhang I: Anleitung Zur Parallelen Installation

    Anhang I: Anleitung zur parallelen Installation Einführung Dieser Wechselrichter kann mit maximal 6 Geräten parallel geschaltet werden. Die unterstützte maximale Ausgangsleistung beträgt 90KW/90KVA. Warnung: Bitte stellen Sie sicher, dass der Nullleiter jedes Wechselrichters immer angeschlossen ist, wenn sie im Parallelbetrieb konfiguriert sind, da sonst der Wechselrichter beschädigt wird. Warnung: Bitte stellen Sie sicher, dass der Solareingang jedes Wechselrichters unabhängig ist, da sonst der Wechselrichter beschädigt wird.

  • Seite 59: Montage Der Einheit

    Montage der Einheit Wenn Sie mehrere Geräte installieren, beachten Sie bitte die folgende Tabelle. HINWEIS: Für eine gute Luftzirkulation zur Wärmeableitung ist ein Freiraum von ca. 20 cm seitlich und ca. 50 cm ober- und unterhalb des Gerätes erforderlich . Achten Sie darauf, dass jedes Gerät auf der gleichen Ebene installiert wird.
  • Seite 60 VORSICHT!! Installieren Sie bitte einen Schalter auf der Akku-Seite. Dadurch wird sichergestellt, dass der Wechselrichter bei Wartungsarbeiten sicher getrennt werden kann und vollständig vor Überstrom des Akkus geschützt ist. Empfohlene Schalterspezifikation des Akkus für jeden Wechselrichter: Modell Eine Einheit* 15KW 450A/60VDC Q *Wenn Sie für das gesamte System nur einen Schalter auf der Akku-Seite verwenden möchten, sollte der Nennwert des Schalters das X-fache des Stroms einer Einheit betragen.

  • Seite 61: Wechselrichter-Konfiguration

    Wechselrichter-Konfiguration Zwei Wechselrichter parallel geschaltet: Stromanschluss Kommunikationsverbindung Drei Wechselrichter parallel geschaltet: Stromanschluss Kommunikationsverbindung...
  • Seite 62 Vier Wechselrichter parallel geschaltet: Stromanschluss Kommunikationsverbindung Fünf Wechselrichter parallel geschaltet: Stromanschluss Kommunikationsverbindung...
  • Seite 63 Sechs Wechselrichter parallel geschaltet: Stromanschluss Kommunikationsverbindung...

  • Seite 64: Einstellung Und Lcd-Anzeige

    Einstellung und LCD-Anzeige Einstellungsprogramm: Die Einstellung der Parallelfunktion ist nur über SolarPower möglich. Bitte installieren Sie SolarPower zunächst auf Ihrem PC. Zur Einstellung können Sie den Wechselrichter einzeln über die RS232- oder USB-Schnittstelle einstellen. Wir empfehlen jedoch die Verwendung von SNMP- oder Modbus-Karten, um das System in ein zentrales Überwachungssystem integrieren.
  • Seite 65 Starten SolarPowerPro Computer wählen Gerätesteuerung >> Parametereinstellung >> Parallelausgang. Zwei Optionen: Aktivieren oder Deaktivieren. Wenn Sie die Parallelfunktion nutzen möchten, wählen Sie bitte „Aktivieren“ und drücken Sie die Taste „ “. Es wird dann die Schaltfläche „ “ auf dem Bildschirm angezeigt. Bitte klicken Sie unbedingt auf die Schaltfläche „...
  • Seite 66 Parallel für den Ausgang: Deaktivieren Fehlercode-Anzeige: Fehlercode Fehlerereignis Symbol ein Rückspeisungsschutz Inkonsistente Firmware-Version Fehler bei der Stromaufteilung CAN-Fehler Host-Verlust Synchronisationsverlust...

  • Seite 67: Inbetriebnahme

    Inbetriebnahme Schritt 1: Überprüfen Sie vor der Inbetriebnahme die folgenden Anforderungen:  Korrekter Kabelanschluss.  Vergewissern Sie sich, dass alle Schalter in den Leitungsdrähten der Lastseite offen sind und die Neutralleiter der einzelnen Geräte miteinander verbunden sind. Schritt 2: Schalten Sie jedes Gerät ein und stellen Sie in SolarPower oder SolarPower Pro die Option „Parallele Ausgabe aktivieren“...

  • Seite 68: Fehlerbeseitigung

    Fehlerbeseitigung Zustand Lösung Fehlercode Fehlerereignis-Beschreibung Starten Sie den Wechselrichter neu. Prüfen Sie, ob die L1/L2/L3/N-Kabel nicht in allen Wechselrichtern in der falschen Reihenfolge angeschlossen sind. Die Stromrückführung in den Vergewissern Sie sich, dass die Sharing- Wechselrichter wird erkannt. Kabel allen Wechselrichtern angeschlossen sind.
