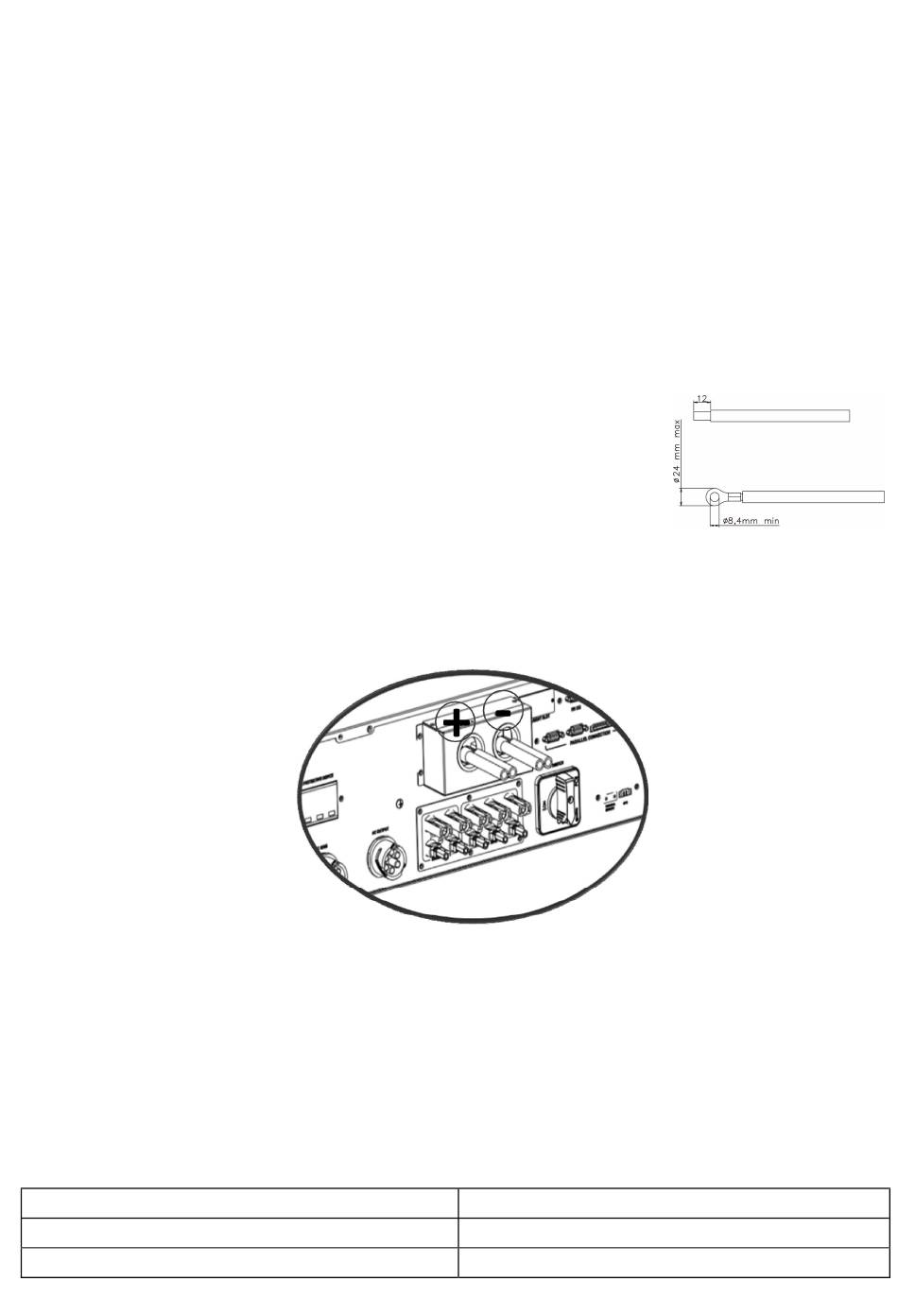

7. Batterieanschluss
VORSICHT: Bevor Sie die Akkus anschließen, installieren Sie bitte einen separaten DC-
Schutzschalter zwischen Wechselrichter und Akkus.
ANMERKUNG1: Bitte verwenden Sie nur verschlossene Blei-Akkus, belüftete Akkus und Gel-
Akkus. Bitte überprüfen Sie die maximale Ladespannung und den maximalen Ladestrom, wenn
Sie den Wechselrichter zum ersten Mal benutzen. Bei Verwendung von Lithium-Eisen- oder Nicd-
Akkus wenden Sie sich bitte an den Installateur, um Einzelheiten zu erfahren.
ANMERKUNG2: Bitte verwenden Sie einen 60VDC/300A Schutzschalter.
ANMERKUNG3: Die Überspannungskategorie des Batterieeingangs ist II.
Bitte befolgen Sie die folgenden Schritte, um die Batterieverbindung herzustellen:
Schritt 1: Überprüfen Sie die Nennspannung der Akkus. Die Nenneingangsspannung des
Wechselrichters beträgt 48VDC.
Schritt 2: Verwenden Sie zwei Akkukabel. Die Isolierhülse 12 mm
abnehmen und den Leiter in die Kabelringklemme einführen. Siehe
Tabelle rechts.
Schritt 3: Entfernen Sie die Akku-Abdeckung und beachten Sie die
Polarität der Akkus, die in der Nähe des Akku-Pols aufgedruckt ist! Setzen Sie den
Ringkabelschuh des externen Akkukabels auf den Akku-Pol.
ROTES Kabel an den Pluspol (+);
SCHWARZES Kabel an den Minuspol (-).
WARNUNG! Falsche Anschlüsse führen zu dauerhaften Schäden am Gerät.
Schritt 4: Vergewissern Sie sich, dass die Drähte fest angeschlossen sind. Das Referenz-
Anzugsdrehmoment beträgt 5,5~7,0 N.m.
WARNUNG! Für die Sicherheit des Systems und einen effizienten Betrieb ist es sehr wichtig, ein
geeignetes Kabel für den Akku-Anschluss zu verwenden. Um die Verletzungsgefahr zu
verringern, verwenden Sie bitte die korrekte empfohlene Kabelgröße (siehe unten).
Nennspannung des Akkus
Leiterquerschnitt (mm
AWG-Nr.
2
)
14
48V
182
2*1/0
