FSP PowerManager Hybrid Benutzerhandbuch Seite 18

Hybrider 15kw pv wechselrichter
Inhaltsverzeichnis

Werbung

Das Referenz-Anzugsdrehmoment beträgt 1,0-1,5 N.m.

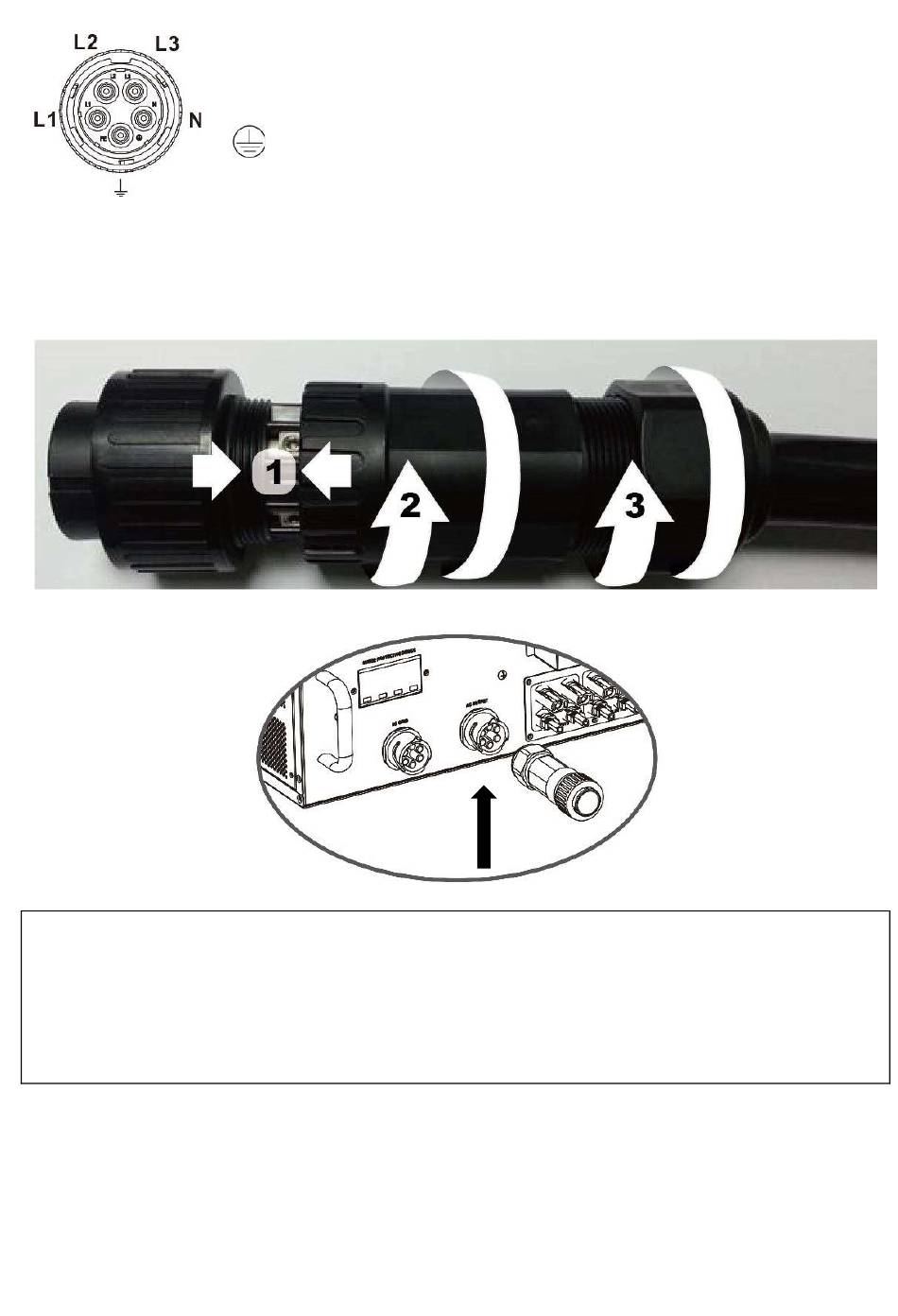

Schritt 4: Schieben Sie die Schutzhaube (D) auf das Buchsenelement (E), bis beide fest
eingerastet sind. Verdrehen Sie dann das Schutzelement (D) und den Druckdom (A) so, dass alle
Kabel fest verbunden sind.
Schritt 5: Stecken Sie die Buchse in das Terminal.
VORSICHT: Es ist nur erlaubt, Lasten an die „AC-Ausgangsbuchse" anzuschließen. Schließen
Sie den Stromversorger NICHT an die „AC-Ausgangsbuchse" an.
VORSICHT: Stellen Sie sicher, dass der L-Anschluss der Last mit dem L-Anschluss des „AC-
Ausgangsanschlusses" und der N-Anschluss der Last mit dem N-Anschluss des „AC-
Ausgangsanschlusses" verbunden ist. Die Klemme G des „AC-Ausgangsanschlusses" ist mit der
Erdung der Last verbunden. NICHT falsch anschließen.
L1→ LINE 1 (Schwarz)
L2→ LINE 2 (Grau)
L→ LINE 3 (Braun)
→ Masse (Gelb-Grün)
N→ Neutral (Blau)
16
