2. Anschlussplan des Reglers an die Heizinstallation

~ 230 V
6
1. Zugregler UNISTER DUO
2. Temperatursensor
3. Zentralheizungspumpe
4. Klappenkette
5. Fernsteuerung CONTROL
6. Abzugslüfter

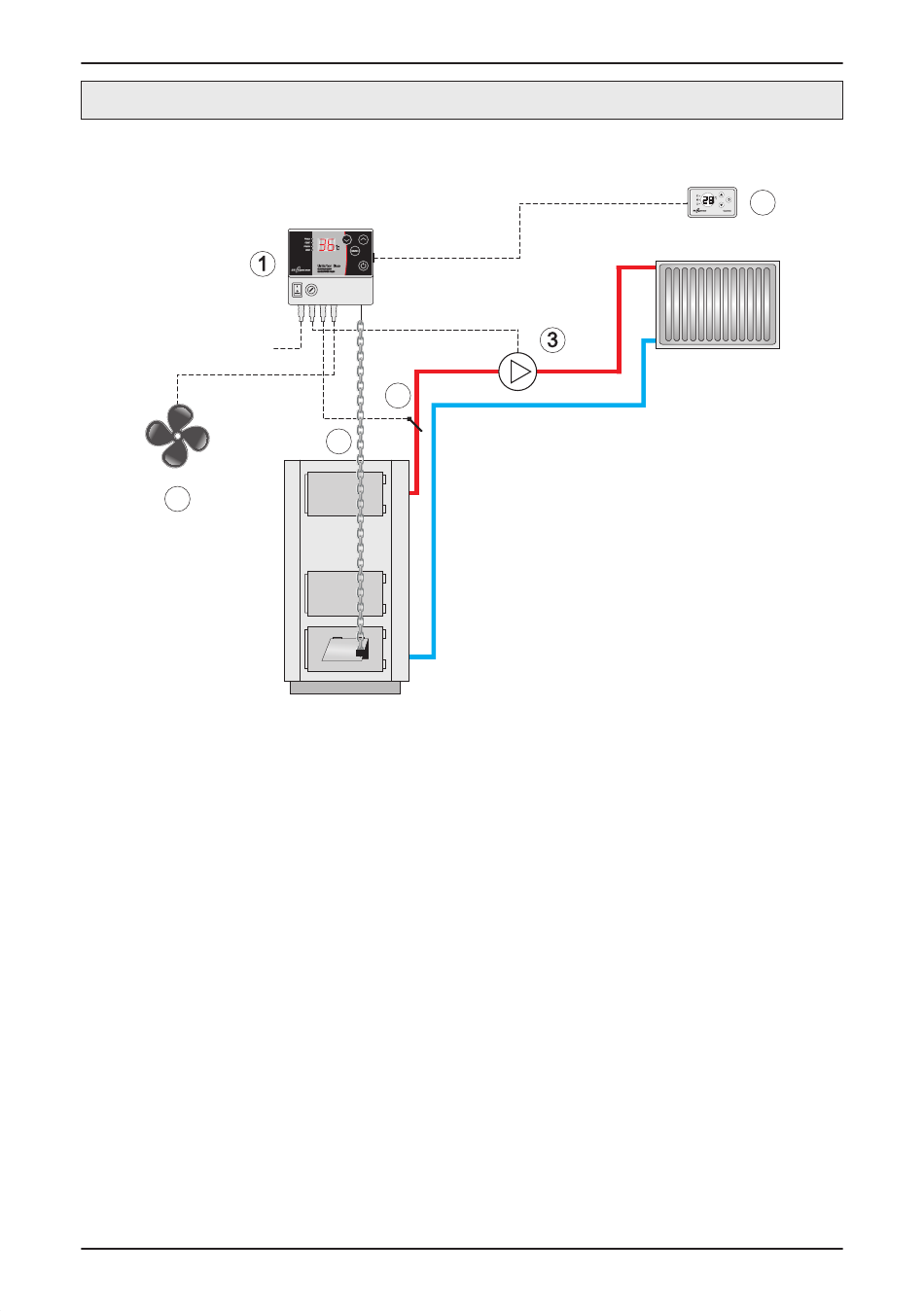

Abb. 1 Beispiel-Schaltplan einer Heizinstallation mit Steuergerät UNISTER DUO
ohne Absperr- und Schutzvorrichtungen. Dieser ersetzt nicht das professionelle
Projekt am Montageort.
