DK System MASTER 500 Kurzanleitung

2
ANZAHL DER
HEIZWASSER- WARMWASSER-
STEUERAUSGÄNGE
PUMPE PUMPE
PUMPEN
DIE REGLERBESCHREIBUNG

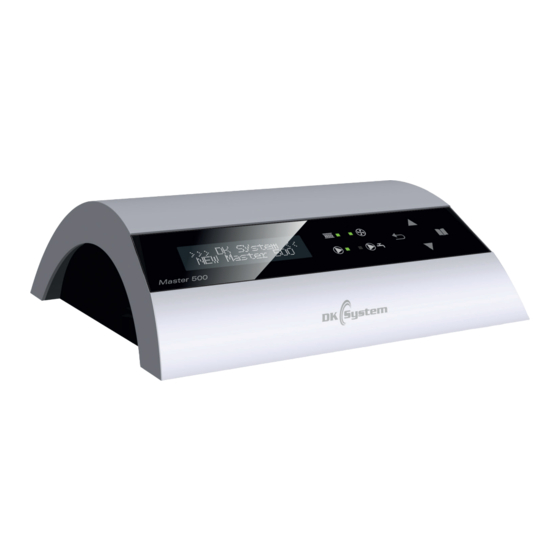

Der Regler MASTER 500 ist für die Betriebssteuerung des Kessels mit automatischer Brennstoff beladung
vorgesehen sowie der Heizwasserpumpe und der Warmwasserumpe in Heizanlagen.
DER REGLER VERFÜGT ÜBER FOLGENDE FUNKTIONEN:
Aufrechterhaltung der eingestellten Kesseltemperatur durch Steuerung des Luftzufl usses und der
Beladungseinheit
Möglichkeit des Kesselbetriebs mit einem Notrost
Stufenloser Betrieb des Gebläses und Leistungsteuerung
Funktion zur Erhaltung des Brennprozesses
Einstellbare Zeit des Abbrennen sowie automatisches Abschalten der Steuerung nach dem Abbrennen des
Brennstoff es im Kessel
Steuerung des Betriebs der Heizwasserpumpe
Ein- und Ausschalten der Warmwasserpriorität
Steuerung der Pumpe für das Laden des Warmwassererhitzers in Abhängigkeit zu der Solltemperatur
Steuerung des Betriebs des Kessels und der Warmwasserpumpe nach einem der Wochenprogramme
Betriebsart SOMMER
Funktion COMFORT-SYSTEM für den Schutz der Pumpe vor Steinablagerungen
Schutzsystem - Thermosicherung TERMIK als zusätzlicher, mechanischer Schutz des Kessels vor einem
unkotrollierten Temperaturanstieg
Funktion für den Schutz vor dem Einfrieren und Überhitzen des Kessels
Signalisierung einer Beschädigung der Temperatursensoren
Optional kann das Paneel zur Fernsteuerung CONTROL mit der Funktion der akkustischen Signalgebung
angeschlossen werden
Anschlussmöglichkeit für das Zimmerthermostat
Große, gut lesbare, alphanumerische LCD-Anzeige, 2x16 Zeichen
INTELIGENTNE ROZWIĄZANIA
MASTER 500
Temperaturregler für Kessel mit Beladungseinheiten
GEBLÄSE
BELADUNGS-
GEBLÄSE
MODULATION
EINHEIT
Biuro Handlowe: 53-030 Wrocław, ul. Przyjaźni 141 | tel. 71 / 333 73 88 | tel. 71 / 333 74 36 | fax. 71 / 333 73 31
ALARM
COMFORT-
WARMWASSER
NOTROST
SYSTEM
PRIORITÄT
www.dksystem.pl | biuro@dksystem.pl | GIOŚ: E0002018W
WOCHEN-
SCHUTZ VOR DEM REEDSCHALTER
EINFRIEREN PROGRAMM
STEUERUNGS- ZIMMER-
THERMOSCHUTZ
PANEEL THERMOSTAT
