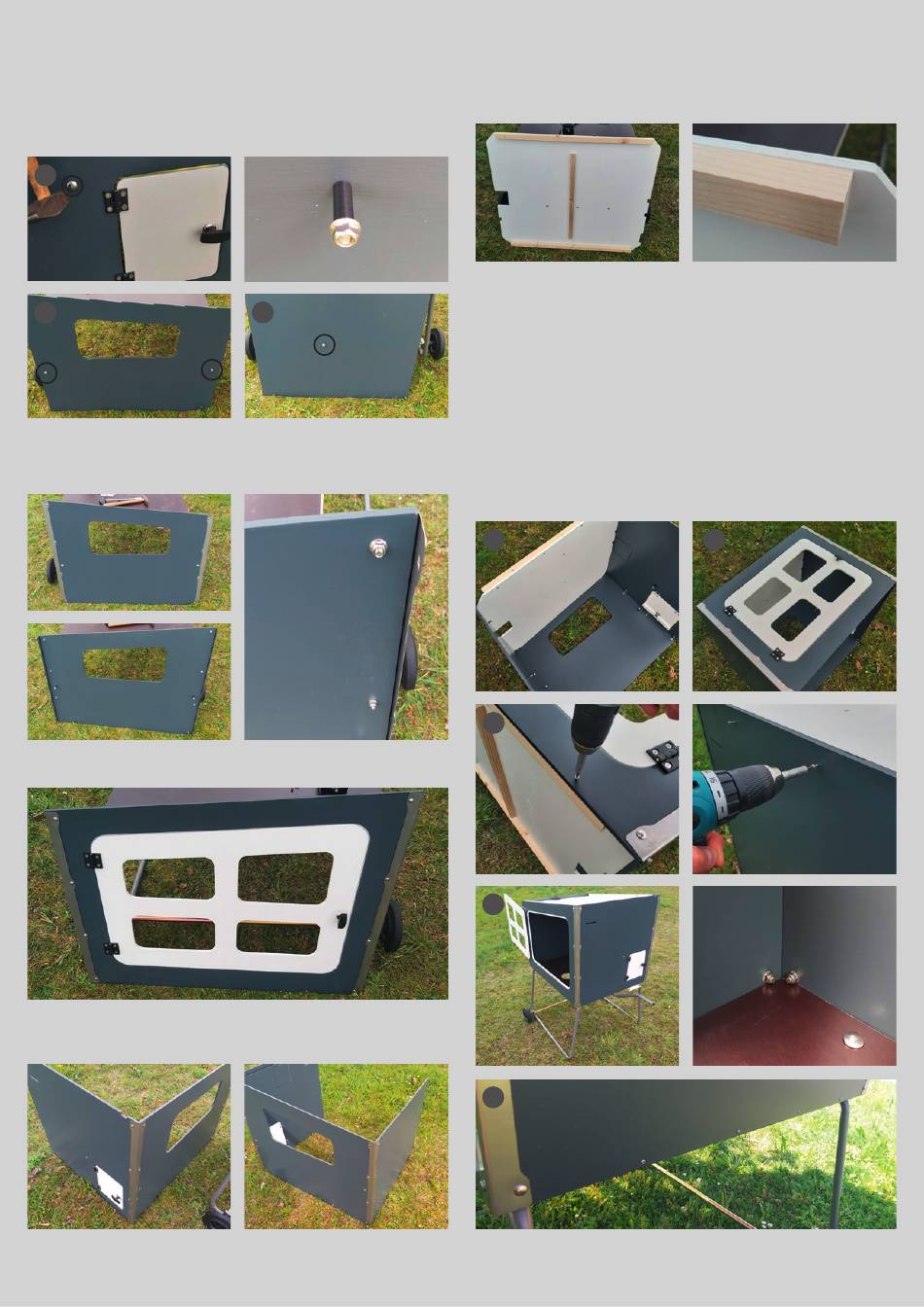

6. Montage des supports pour gouttières à fientes
Vis : 3, 9, 13
Enfoncez la vis 9 de l'extérieur à gauche, à côté de la porte de poulailler, dans le trou percé. Mettez
la douille 13 et l'écrou 3 en place de l'intérieur et serrez l'écrou.
Procédez de la même façon sur le côté gauche de la paroi (également de l'extérieur).
Procédez de la même façon sur l'arrière de la paroi (également de l'extérieur. Le côté extérieur est
celui sans longue rainure fraisée).
1
2
7. Montage des ferrures
Vis : 3, 10
Placez les ferrures de l'extérieur sur la paroi latérale gauche et visser les vis 10 et les écrous 3.
Placez les ferrures de l'extérieur sur la paroi latérale droite et visser les vis 10 et les écrous 3.
Reliez la paroi avant avec la paroi latérale gauche
par vissage des vis 10 et des écrous 3.
3
Reliez la paroi arrière avec la paroi latérale
gauche par vissage des vis 10 et des écrous 3.
7. Montage des solives
Vis : 1
Vissez les 2 baguettes en bois longues et une baguette courte avec les vis 1 à travers les trous
prépercés à la face supérieure de la plaque de couvercle.
Veillez à la position correcte du grand évidement à gauche sur l'image !
Assurez-vous que les lattes sont alignées latéralement à fleur avec le bord de la plaque.
8. Assemblage final
Vis : 3, 10, 1
Placez la plaque de couvercle entre les éléments formant les parois. Assurez-vous que la plaque de
couvercle s'engage à l'avant et à l'arrière dans les rainures des parois.
Veillez à la position correcte e la plaque de couvercle (voir l'évidement à gauche sur l'image).
Mettez la paroi latérale droite avec les ferrures en place et visser les vis 10 et les écrous 3. Serrez
les écrous à bloc.
Placez les vis 1 dans les trous prépercés sur le pourtour du bord supérieur.
Avant de visser, veillez à ce que les baguettes en bois soient alignées à fleur avec le bord supérieur
des parois.
Placez le corps sur la plaque de plancher. Veillez à ce que les écrous s'appuient sur la plaque de
plancher dans les 4 coins !
Reliez ensuite les parois avec la plaque de plancher par des vis sur tout le pourtour (vis 1).
1
3
4
5
2
