MONTAGEANLEITUNG
tempLED RayLance V2 Serie
4-Punkt Seilabhängung

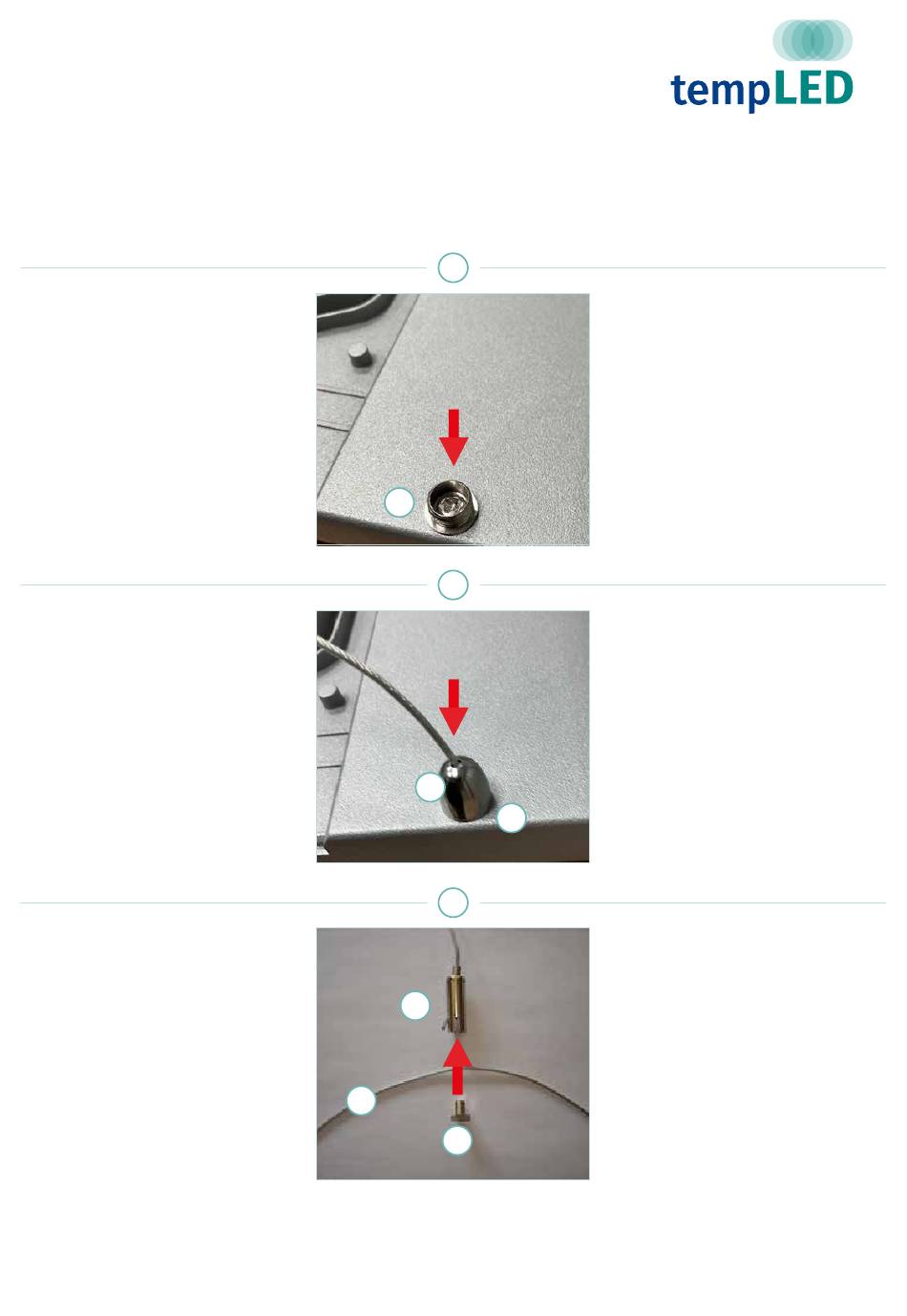

Schritt 7:
Seilabhängung befestigen 4
Schrauben Sie die vier Montage-
adapter [7] mit den mitgelieferten
M3-Schrauben in die dafür vorgese-
henen Bohrungen (siehe Schritt 1)
der Leuchte ein und prüfen Sie sie auf
festen Sitz.
Schritt 8:
Seilabhängung befestigen 5
Schrauben Sie die vier Stahlseiladapter
[8] auf die vier Montageadapter [7] auf
und prüfen Sie sie auf festen Sitz.
Schritt 9:
Seilabhängung befestigen 6
Führen Sie die beiden kurzen Stahlsei-
le [9] in die Stahlseilweichen [5] ein.
Richten Sie die Leuchte aus und
bringen Sie die Fixierschrauben [10] an
den Stahlseilweichen an.
Prüfen Sie sie auf festen Sitz.
9
© tempLED GmbH | Marmorwerkstraße 52
info@tempLED.de | www.tempLED.de
7
4x
7
8
4x
8
7
9
2x
5
10
| 83088 Kiefersfelden
| WEEE-Reg.-Nr.: DE 26163456
V.01/2022
INSTALLATION GUIDE
tempLED RayLance V2 series
4-point rope suspension
Step 7:
Attach rope suspension 4
Screw the four mounting adapters
[7] with the supplied M3 screws into
the holes provided (see step 1) of the
luminaire and check that they are firmly
seated.
Step 8:
Attach rope suspension 5
Screw the four steel cable adapters [8]
onto the four mounting adapters [7] and
check that they are tightly seated.
Step 9:
Attach rope suspension 6
Insert the two short steel cables [9] into
the steel cable sockets [5].
Align the luminaire and attach the fixing
screws [10] to the steel cable sockets.
Check that they are tightly seated.
