Einbauen/Anbauen

4.1

SIMATIC IOT2000 SG-Shield einbauen

Voraussetzung
• Das Gerät ist von der Stromversorgung getrennt.
Vorgehensweise

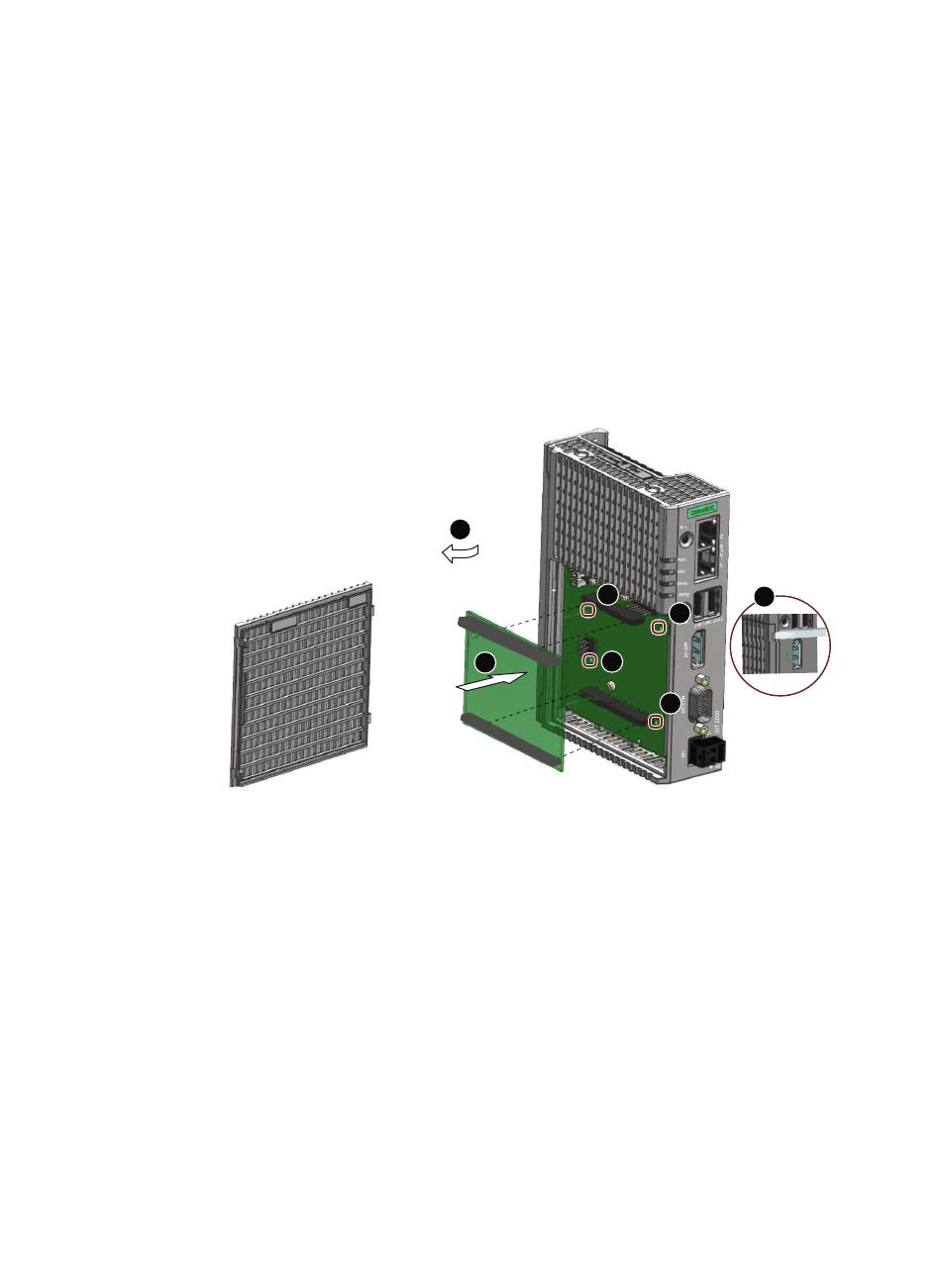

1. Lösen Sie die Abdeckung.
Drücken Sie vorsichtig die Klinge eines Flachschraubendrehers in die markierten
Aussparungen und ziehen Sie vorsichtig an der unteren Schirmabdeckung.
2. Entfernen Sie die Abdeckung.
3. Stechen Sie die mitgelieferten 3 Montageklemmen aus Kunsstoff in die markierten
Bohrlöcher auf der Hauptplatine.
4. Stecken Sie die mitgelieferte Montageklemme aus Metall in das markierte Bohrloch auf der
Hauptplatine.
SIMATIC IOT2000 SG-Shield
Betriebsanleitung, 08/2021, A5E50985395-AA
2
3
4
5
1
3
3
4
