APPENDICE
posizione dei sensori
Min. 200 mm
Min. 200 mm
Isolazione

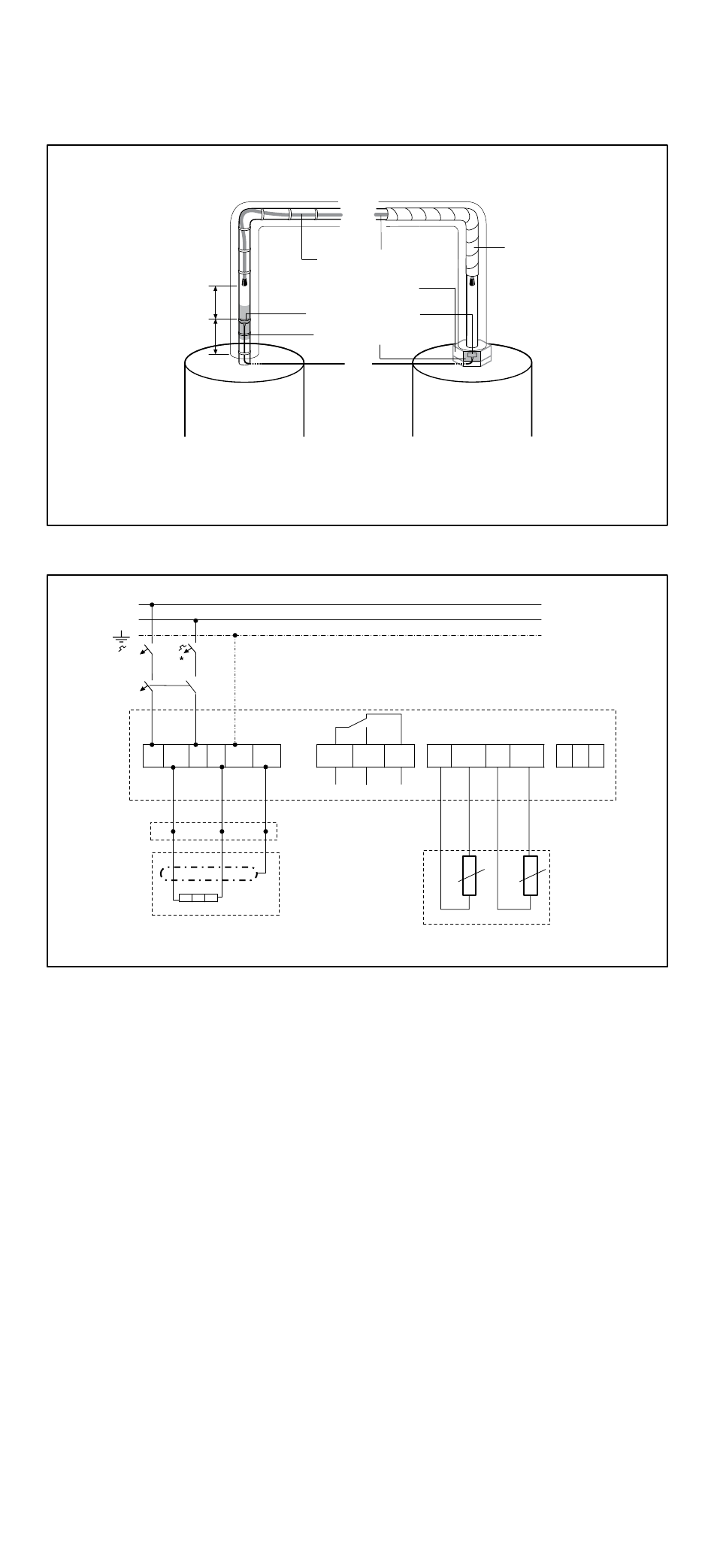

schema elettrico (È disponibile 1 schema elettrico:)
L
N
MAX.
C 20 A
30 mA
L
L/
Cavo riscaldante DHB 200
Per il collegamento di una sola unità:
F1: interruttore da 20 a max. (curva c).
F2: protezione differenziale da 30 ma
Per il collegamento di più unità in un sistema monofase
F1, F3, F5: interruttore da 20 a max. (curva C).
F2, F4, F6: protezione differenziale da 30 ma
Per il collegamento di più unità in un sistema trifase: F1:
interruttore 3 x 20 a max. (curva c)
F2: protezione differenziale da 3 x 30 ma
44 | Domotec.ch
Posizione sensori su
tubi metallici
DHB 200
Raccordo tubo/bollitore
Nastro aluminium
Bollitore
N N
PE
PE
COM
Alarma 2 A max. 250 Vac
Posizione sensori su
tubi plastici
Sensore
Therm-Control
Bollitore
Nota: per tubi plastici, posizione
sensore su raccordo metallico
dell bollitore
NO
NC
S1
GND
Sensore tubo
Sensori NTC
DHB 405
Therm-Control
S2
GND
Sensore bollitore
