Anhang

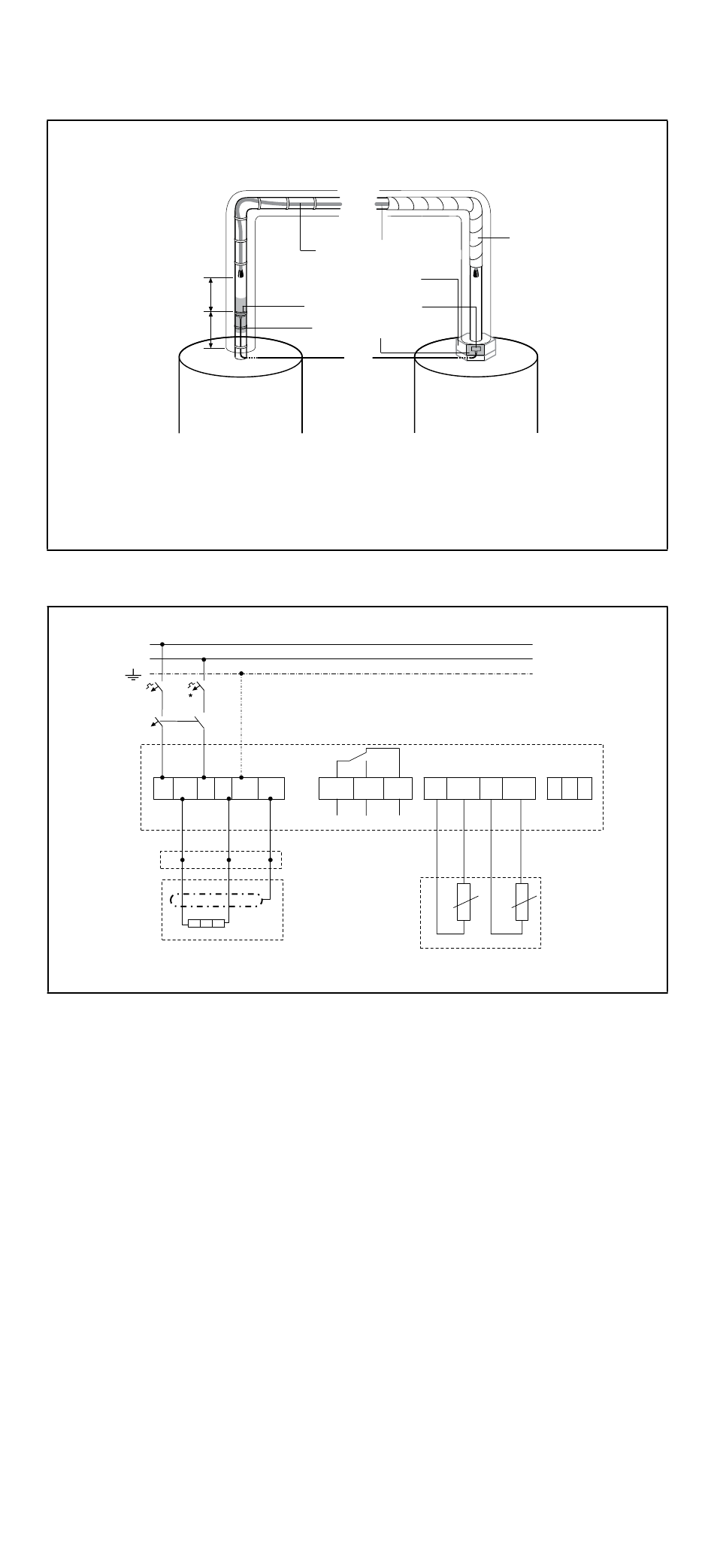

Fühlerposition
Min. 200 mm
Min. 200 mm
durchgehend
isoliert
Anschlussbild (Es gibt 1 Anschlussbild)
L
N
MAX.
C 20 A
30 mA
L
L/
Heizband
Zum Anschluss einer einzelnen Einheit:
F1: Leitungsschutzschalter (C-Charakteristik), max. 20A
F2: Fehlerstromschutzschalter (FI) 30 mA
Zum Anschluss mehrerer Einheiten in einem Einphasensystem:
F1, F3, F5:Leitungsschutzschalter (C-Charakteristik), max. 20A
F2, F4, F6: Fehlerstromschutzschalter (FI) 30 mA
Zum Anschluss mehrerer Einheiten in einem Mehrphasensystem:
F1: Leitungsschutzschalter (C-Charakteristik), 3 x max. 20A
F2: Fehlerstromschutzschalter (FI), 3 x 30 mA
Zweipolige elektrische absicherung evtl. nötig, um örtliche Bestimmungen zu erfüllen.
20 | Domotec.ch
Fühlerplatzierung
auf Metall-Rohre
DHB 200
Kupplung WE-Rohr
Therm-Contro-Fühler
Aluminium Klebeband
Wassererwärmer
N N
PE
PE
COM
Alarm 2 A max. 250 VAC
DHB 200
Fühlerplatzierung
auf Kunststoff-Rohre
Wassererwärmer
Bemerkuung: bei Kunststoff-
Leitungen, Fühler auf die metallische
Verbindung platzieren.
NO
NC
S1
GND
S2
WE-Fühler
Rohr-Fühler
Temperaturfühler
NTC
DHB 405
Therm-Control
GND
