Annexe

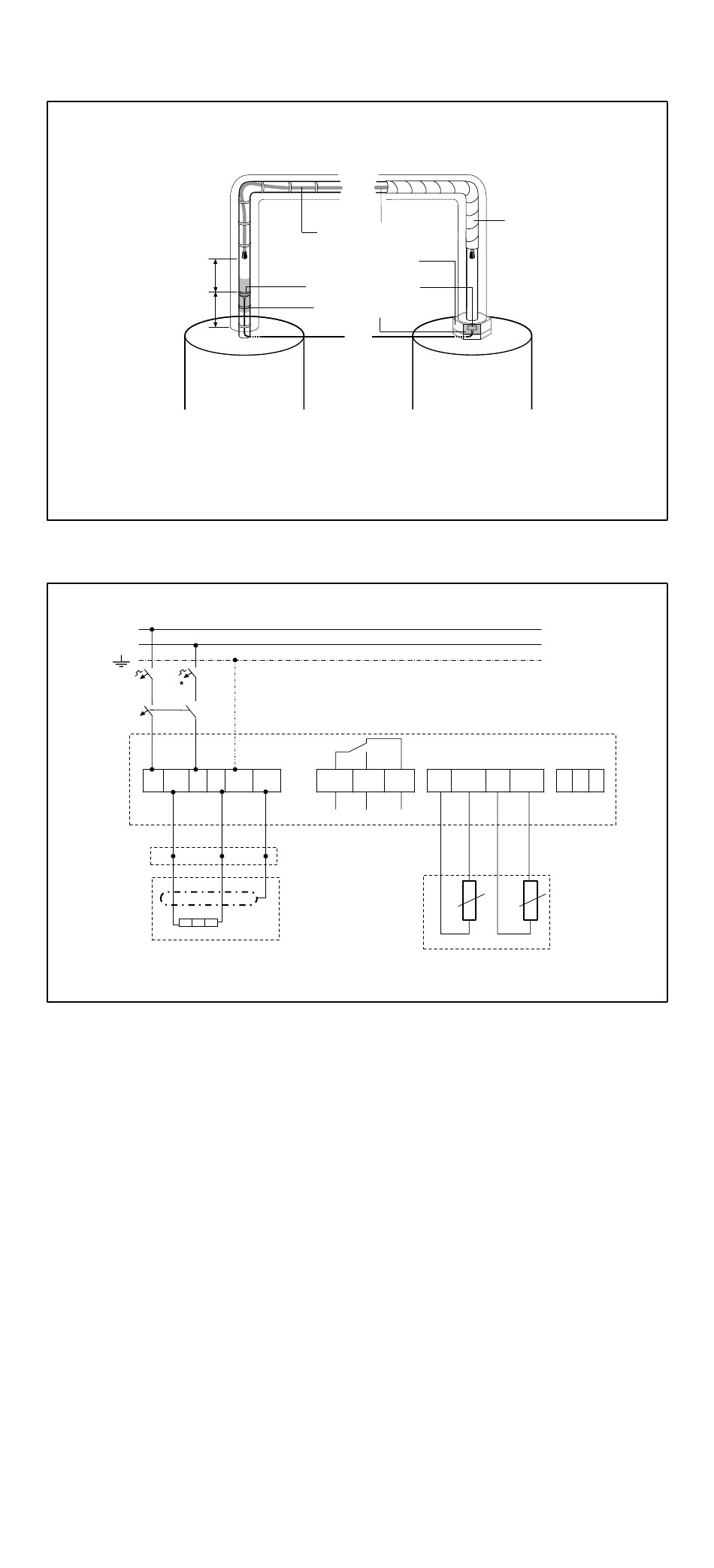

Position de la sonde
Min. 200 mm
Min. 200 mm
Isolation
Schéma de câblage
L
N
MAX.
C 20 A
30 mA
L
L/
Ruban chauffant DHB 200
Pour la connexion d'un seul modulateur :
F1 : disjoncteur 20 a max. (caractéristique C).
F2 : dispositif différentiel résiduel 30 ma.
Pour la connexion de plusieurs modulateurs sur un système monophasé :
F1, F3, F5 : disjoncteurs 20 a max. (caractéristique C).
F2, F4, F6 : dispositif différentiel résiduel 30 ma
Pour la connexion de plusieurs modulateurs sur un système triphasé :
F1 : disjoncteur 3 x 20 a max. (caractéristique C).
F2 : dispositif différentiel résiduel 3 x 30 ma
Une protection bipolaire peut être nécessaire pour assurer la conformité aux normes
locales.
32 | Domotec.ch
Emplacement sonde
sur tuyaux métalliques
DHB 200
Sonde Therm-Control
Ruban aluminium
Chauffe-eau
N N
PE
PE
COM
Alarme 2 A max. 250 Vac
Emplacement sonde
sur tuyaux plastiques
Conncteur
chauffe-eau/tuyau
Chauffe-eau
Remarque : pour tuyaux
plastiques, placer la sonde sur
l'accouplement métallique
NO
NC
S1
GND
Tuyau
Sondes de température
DHB 405
Therm-Control
S2
GND
Chauffe-eau
NTC
