Proton BS-100T Bedienungsanleitung

Bandschleifmaschine
Vorschau ausblenden
Inhaltsverzeichnis
Verfügbare Sprachen

Verfügbare Sprachen

Quicklinks

Diese Anleitung herunterladen

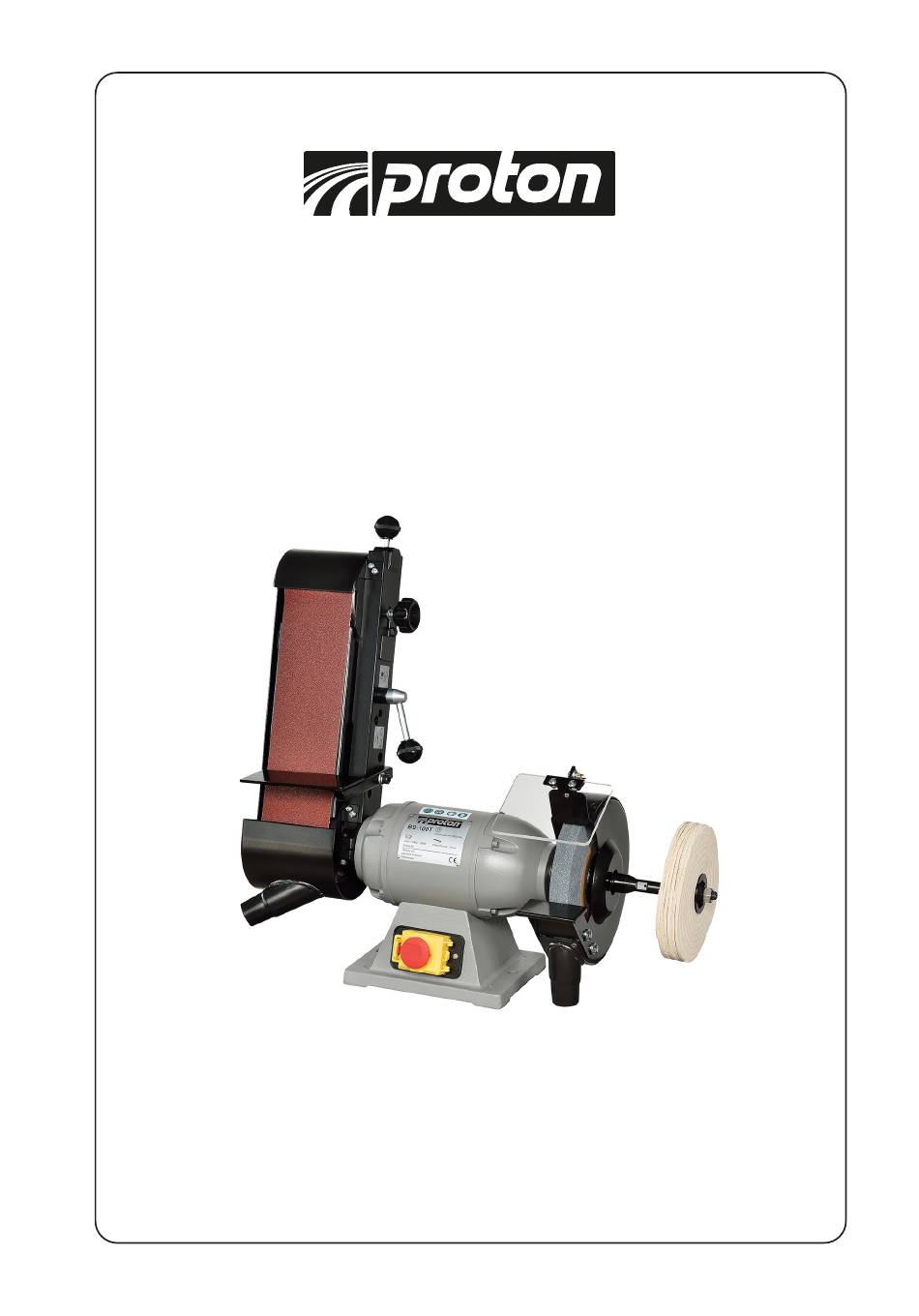

Bedienungsanleitung
Bandschleifmaschine BS-100T
Mode d'emploi
Touret BS-100T
Vielen Dank, dass Sie sich für dieses Produkt entschieden haben.
Bitte lesen Sie diese Bedienungsanleitung aufmerksam durch, bevor Sie das Gerät verwenden.
Nous vous remercions d'avoir choisi ce produit.
Veuillez lire les instructions de ce manuel avant de l'utiliser..
BA304
01/20
Inhaltsverzeichnis
loading

Verwandte Anleitungen für Proton BS-100T

Inhaltszusammenfassung für Proton BS-100T

  • Seite 1 Bedienungsanleitung Bandschleifmaschine BS-100T Mode d’emploi Touret BS-100T Vielen Dank, dass Sie sich für dieses Produkt entschieden haben. Bitte lesen Sie diese Bedienungsanleitung aufmerksam durch, bevor Sie das Gerät verwenden. Nous vous remercions d’avoir choisi ce produit. Veuillez lire les instructions de ce manuel avant de l’utiliser..

  • Seite 2: Inhaltsverzeichnis

    Inhaltsverzeichnis CE-Konformitätszertifikat S. 3 Allgemeine Sicherheitsvorschriften S. 4-5 Hinweise zur Arbeitssicherheit S. 6 Technische Daten S. 7 Maschinenbeschrieb Auspack- und Kontrollliste, Schleifteile Arbeitstisch, Plexiglasschutz, Adapter und Flansche, Schrauben und Schlüssel, Auflage S. 9 Zusammenbau - Schleifarm S. 10 Zusammenbau - Schleifbandeinstellung S.
  • Seite 3 CE‐Konformitätserklärung Déclaration de Conformité CE Produkt / Produit: Bandschleifmaschine Touret à bande BS-100T Marke / Marque: PROTON Hersteller / Fabricant: Widmer AG/SA, Frauenfelderstrasse 33, 8555 Müllheim Schweiz / Suisse Wir erklären hiermit, dass dieses Produkt der folgenden Richtlinie entspricht Par la présente, nous déclarons que ce produit correspond aux directives suivantes...

  • Seite 4: Allgemeine Sicherheitsvorschriften

    Allgemeine Sicherheitsvorschriften Hinweis: Die Nicht-Beachtung dieser Anweisungen kann schwere Verletzungen zur Folge haben. Wie bei allen Maschinen sind auch bei dieser Maschine beim Betrieb und der Handhabung maschinentypische Gefahren gege- ben. Die aufmerksame Bedienung und der richtige Umgang mit der Maschine verringern wesentlich mögliche Unfallgefahren. Werden die normalen Vorsichtsmassnahmen missachtet, sind Unfallgefahren für den Bedienenden unausweichlich.
  • Seite 5 ALLGEMEINE REGELN ZUM SICHEREN UMGANG MIT MASCHINEN 1. Zur eigenen Sicherheit immer erst die Bedienungsanleitung lesen, bevor die Maschine in Betrieb gesetzt wird. Die Maschi- ne, deren Bedienung und Betriebsgrenzen kennenlernen, sowie deren spezifische Gefahren erkennen. 2. Schutzabdeckungen in betriebsfähigem Zustand halten und nicht abbauen. 3.

  • Seite 6: Hinweise Zur Arbeitssicherheit

    Intensität abschätzen und die verantwortlichen Personen mit geeigneten Schutzmittel im Sinne des DL.vo 277/1991 ausrüsten müssen. Elektrischer Netzanschluss 1. Das Modell BS-100T wird mit einem Netzkabel 400V, 50Hz geliefert. Die Anschlüsse sowie Änderungen des Netzanschlusses sind von einem Fachmann gemäss Norm EN60204-1, Punkt 5.3 vorzunehmen. 2. Die Absicherung muss min. 10 A sein.

  • Seite 7: Technische Daten

    Technische Daten Modell BS-100T Motor 400/0.7 V/kW Schleifbandmass 100x1000 mm Schleifscheibenmass 200x25x20 mm Drehzahl 2850 min-¹ Schleifbandgeschwindigkeit 15 m/s Anschluss Absaugung 36 mm Masse 550x310x580 mm Höhe mit Standfuss 1420 mm Gewicht 29 kg Maschinenbeschrieb 1. Arbeitstisch Einstellbar von 45° bis 90°, benötigt einen Abstand zwischen 1mm und 5mm zum Schleifband.

  • Seite 8: Auspack- Und Kontrollliste, Schleifteile

    Auspack- und Kontrollliste Schleifmaschine Schwabbelscheibe Schleifteile Schleifarm Schleifband Schleifbandschutz Kontaktgummirolle www.widmertools.ch...

  • Seite 9: Arbeitstisch, Plexiglasschutz, Adapter Und Flansche, Schrauben Und Schlüssel, Auflage

    Arbeitstisch Plexiglasschutz Arbeitstisch Verstellblock Inbusschlüssel 6mm Unterlagsscheibe M8 Federring M8 Schraube M8x25 Plexiglas Schraube 3/16 x 1/2 Halter Adapter und Flansche Unterlagscheibe M5 Mutter 3/16" Schraube 1/4" x 1/2" Unterlagscheibe M6 Federring 1/4" Flügelmutter 1/4" 10 Schraube M6x8 11 Halter 1 Adapter 12 Funkenschutz 2 Scheibenflansche...

  • Seite 10: Zusammenbau - Schleifarm

    Zusammenbau - Schleifarm 1. Die Aluminium-Leerlaufrolle, im 90°-Winkel zum Sägearm, 1. Die Mutter und Bandrolle von der Welle demontieren. mit der Stellschraube einstellen. 2. Den Schleifarm montieren und die Schraube mit dem 6mm 2. Die Klemmschraube um 180° im Gegenuhrzeigersinn lösen, Inbusschlüssel festziehen.

  • Seite 11: Zusammenbau - Schleifbandeinstellung

    Zusammenbau - Schleifbandeinstellung 1. Die Maschine abstellen und vom Netz trennen. 2. Die Schleifbandspannung mittels der Hand prüfen. 3. Ist die Spannung zu schwach, wie folgt vorgehen: • Die Kontermutter und Klemmschraube lösen. • Den Spannhebel um 120° im Gegenuhrzeigersinn lösen.

  • Seite 12: Verstellen Des Bandarmes

    Verstellen des Bandarmes Kontaktschleifen 1. Diese Maschine ist für den Einsatz für vertikales oder horizontales Schleifen gebaut. 1. Den Bandarm in horizontale Stellung richten. 2. Durch Lösen und Festziehen mit dem 6mm Inbusschlüs- 2. Die Schrauben A lösen. selkann der Bandarm in die gewünschte Position gestellt 3.

  • Seite 13: Zusammenbau - Adapter Mit Polierscheibe

    Zusammenbau - Adapter mit Polierscheibe Schleifscheibe festhalten und den Adapter montieren. Darauf achten, dass der Konus der Maschine und des Adapters sauber sind. Die Polierscheibe wie in Abb. gezeigt montieren. www.widmertools.ch...

  • Seite 14: Ersetzen Der Schleifscheibe

    Ersetzen der Schleifscheibe Die Schleifschutzabdeckung demontieren. 1. Den Adapter demontieren. 2. Die 3 Schrauben des Schleifschutzes demontieren. Die Scheibenflansche und Schleifscheibe demontieren. Die Mutter von der Welle demontieren. www.widmertools.ch...

  • Seite 15: Sicherheitsvorkehrungen Werkzeugfläche

    Sicherheitsvorkehrungen Werkzeugfläche 1. Die Werkzeugauflage muss immer waagrecht und im 90° Winkel zur Schleifscheibe eingestellt sein, niemals schräg stellen. 2. Die Werkzeugauflage so nah wie möglich an die Schleifscheibe montieren. Der Abstand zwischen der Werkzeugauflage und der Schleifscheibe darf maximum 2mm betragen. 3.

  • Seite 29: Schéma Électrique

    Elektroschema / Schéma électrique 1. Die Maschine wird mit einem Netzkabel ohne Stecker gelie- 1. Un câble de 4 fils sans prise équipe ce touret pour une conne- fert,400V, 50Hz. Anschluss und Aenderungen des Netzan- xion en 400/50/3.Pour le raccordement au réseau utiliser du schluss sind von einem Fachmann gemäss Norm EN60204-1, matériel répondant à...

  • Seite 30: Liste Des Pièces De Rechange

    Ersatzteilliste / Liste des pièces de rechange www.widmertools.ch...
  • Seite 31 Position / posi- Bezeichnung Description tion Schutzglas Verre protecteur Schleifschutz Protection Flansch Flasque Büchse Chaussette Schleifscheibe Disque Mutter Ecrou Schraube Schleifschutz Protection Schraube M6 x 12 Vis M6 x 12 Scheibe M6 Rondelle M6 Scheibe Rondelle Scheibe Rondelle Scheibe Rondelle Scheibe Rondelle Auflage...
  • Seite 32 Position / position Bezeichnung Description Schraube 46-1 Scheibe Rondelle Schalter interrupteur Fuss Pied Abdeckung Recouvrement Stellschraube Vis de réglage Feder Ressort Scheibe Rondelle Lagerbock Support Stift Goupille Feder Ressort Bandradachse Axe roue ruban Seegerring Circlips Kugellager Roulement Büchse Boîte Seegerring Circlips Walze Rouleau...
  • Seite 33 Position / position Bezeichnung Description Schleifband Bande abrasif Mutter Ecrou Schraube Halter Porteur Tisch Table 92/93 Abdeckung komplett Protéction complète Schraube Schraube M6x12 Vis M6x12 Gabelschlüssel Clé Inbusschlüssel Clé imbus Steckschlüssel Clé Schraube Adapter Adaptateur Wellendeckel Couvercle Schwabbelscheibe Disque à polir Adapterdeckel Couvercle Zubehör / Accessoires...
  • Seite 34 www.widmertools.ch...
  • Seite 35 www.widmertools.ch...
  • Seite 36 www.widmertools.ch...
