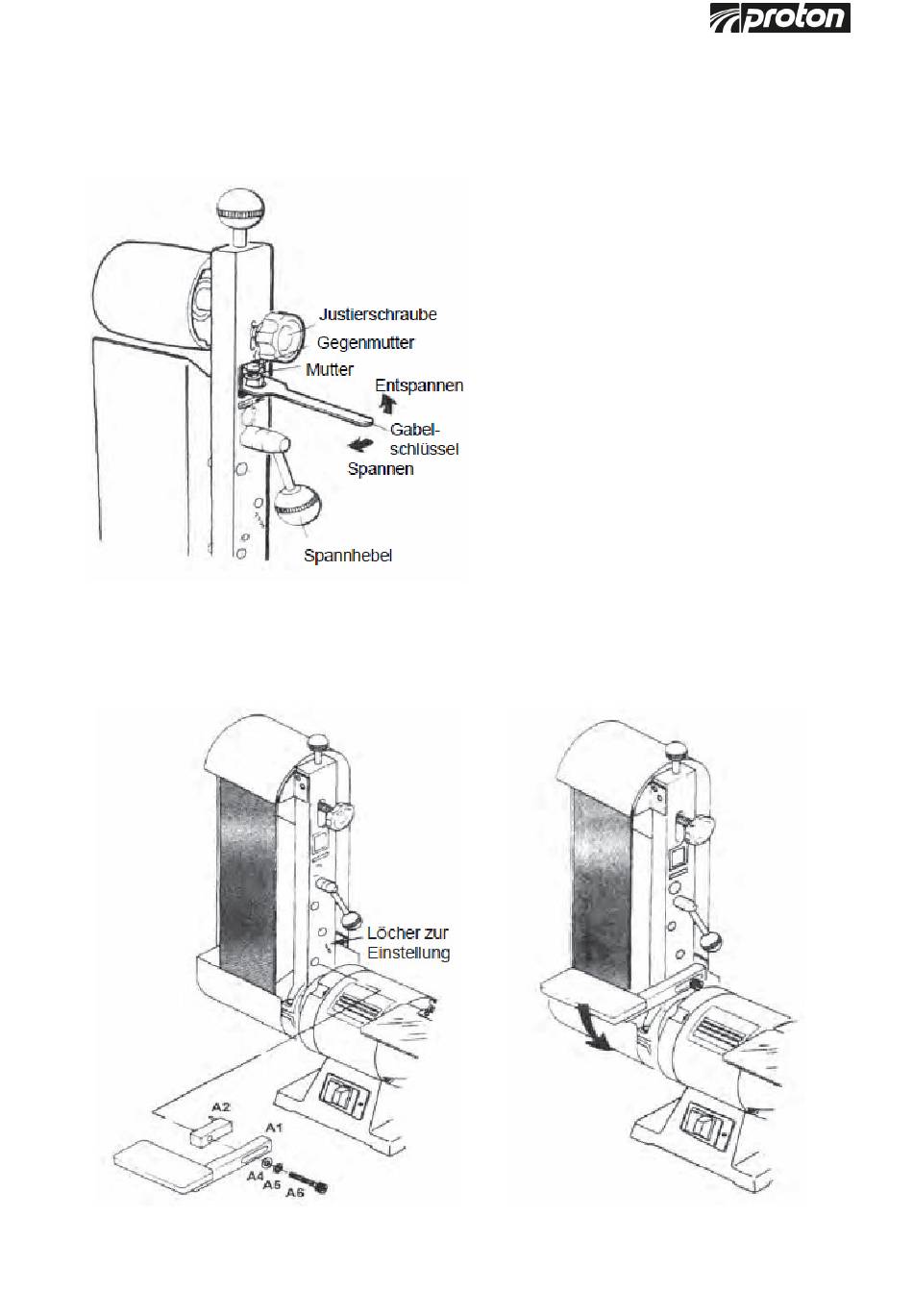

Zusammenbau - Schleifbandeinstellung
Den Arbeitstisch in die gewünschte Position stellen und die
Schraube mit dem 6mm Inbusschlüssel festziehen.
www.widmertools.ch
1. Die Maschine abstellen und vom Netz trennen.
2. Die Schleifbandspannung mittels der Hand prüfen.
3. Ist die Spannung zu schwach, wie folgt vorgehen:
• Die Kontermutter und Klemmschraube lösen.
• Den Spannhebel um 120° im Gegenuhrzeigersinn
lösen.
• Die Abdeckung so drehen, dass die Oeffnung zu den
Verstellschrauben frei ist.
• Die Mutter (Pos. 62) mit dem Gabelschlüssel lösen.
• Die Mutter (Pos.63) zum Einstellen des Schleifbandes
verstellen. Beachtung: Jede Umdrehung spannt oder
löst die Leerlaufrolle um 2.5mm. Jede Sechstel-Dre-
hung spannt oder löst die Leer laufrolle um 0.42mm.
• Die Mutter (Pos. 62) festziehen, um die Einstellung zu
fixieren.
• Die Oeffnung mittels der Abdeckung schliessen.
4. Den Spannhebel um 120° drehen und das Schleifband
spannen.
5. Die Regulierung des Schleifbandes Fig. 4 (Seite 8)
wiederholen.
6. Am Schluss die Klemmschraube und deren Kontermut-
ter festziehen.
Dieser Arbeitstisch ist verstellbar von 45° bis 90°: Er hat positive
Einrastungen bei 45°/60°/75° und 90°.
11
