Proton BTS-200M Bedienungsanleitung
Band-tellerschleifer
Verwandte Anleitungen für Proton BTS-200M
Inhaltszusammenfassung für Proton BTS-200M

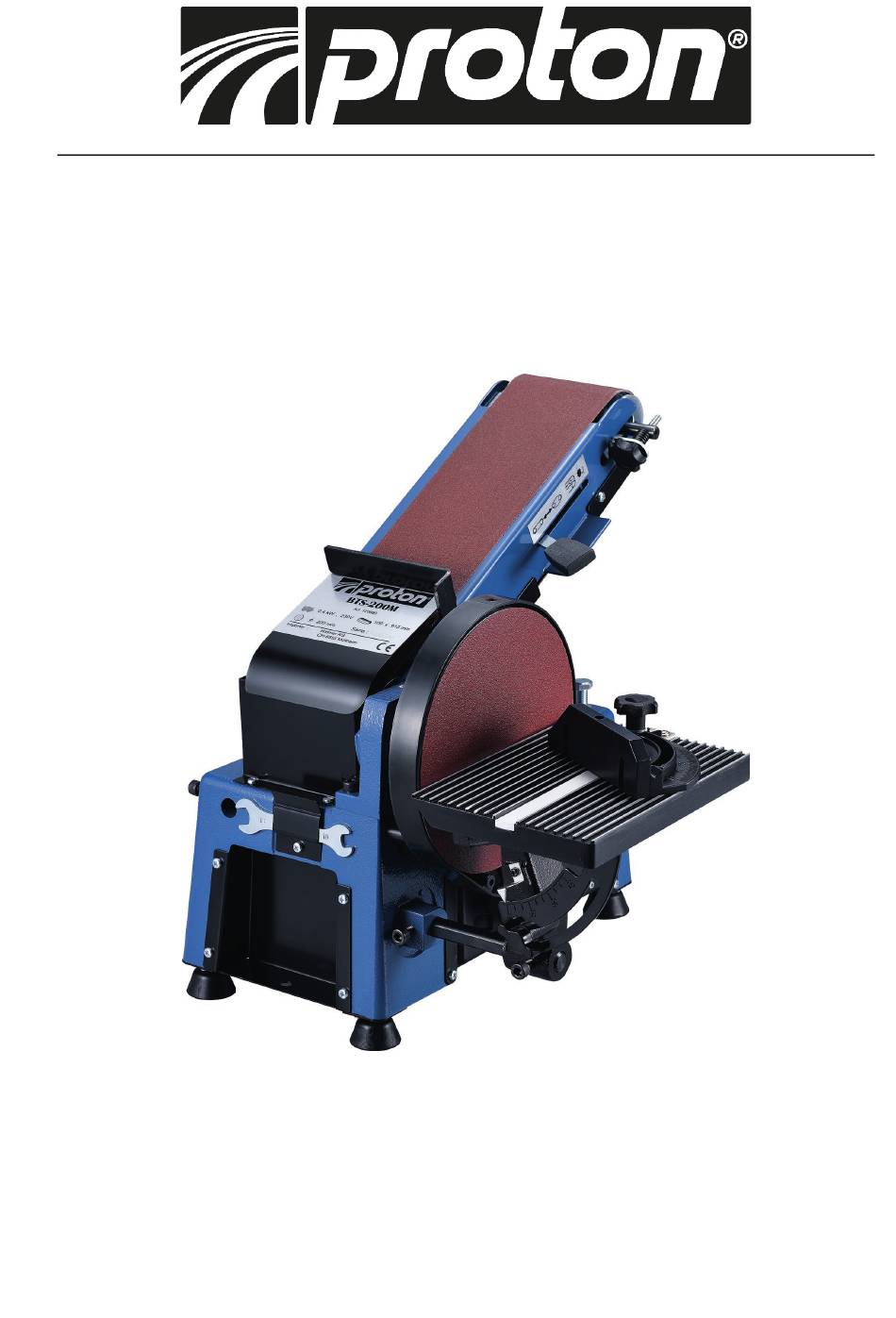

- Seite 1 2022 Bedienungsanleitung Band-Tellerschleifer BTS-200M Technische Änderungen die dem Fortschritt oder der Sicherheit dienen sind jederzeit vorbehalten.
-
Seite 2: Sicherheitsvorschriften
Sicherheitsvorschriften BTS-200M CE‐Konformitatserklarung Declaration de Conformite CE Produkt / Produit: Band-Tellerschleifer BTS-200M Ponceuse combinée à bande/disque BTS-200M Marke / Marque: PROTON Hersteller / Fabricant: Widmer AG/SA, Frauenfelderstrasse 33, 8555 Mullheim Schweiz / Suisse Wir erklaren hiermit, dass dieses Produkt der folgenden Richtlinie entspricht... -
Seite 3: Allgemeine Sicherheitsvorschriften
2022 Allgemeine Sicherheitsvorschriften BTS-200M Hinweis: Die Nicht-Beachtung dieser Anweisungen kann schwere Verletzungen zur Folge haben. Wie bei allen Maschinen sind auch bei dieser Maschine beim Betrieb und der Handhabung maschinentypische Gefahren gegeben. Die aufmerksame Bedienung und der richtige Umgang mit der Maschine verringern wesentlich mögliche Unfallgefahren. - Seite 4 2022 Allgemeine Sicherheitsvorschriften BTS-200M 1. Zur eigenen Sicherheit immer erst die Bedienungsanleitung lesen, bevor die Maschine in Betrieb gesetzt wird. Die Maschine, deren Bedienung und Betriebsgrenzen kennenlernen, sowie deren spezifische Gefahren erkennen. 2. Schutzabdeckungen in betriebsfähigem Zustand halten und nicht abbauen.
- Seite 5 2022 Allgemeine Sicherheitsvorschriften BTS-200M 13. Auf Standsicherheit achten. Fussstellung und körperliche Balance immer so halten, dass ein sicherer Stand gewährleistet ist. 14. Maschine immer in einwandfreiem Zustand halten. Die Betriebsanweisung für die Reinigung, das Schmieren und den Wechsel von Anbaugeräten beachten.
-
Seite 6: Technische Daten
Tischneigung 45° Bandneigung 90° Bandabmessung 100 x 914 mm Tellerdrehzahl 1400 U/min Motor 0.4 kW / 230 V /1400 U/min Gewicht (netto) 16,8 kg Stückliste Steuerung BTS-200M Abkürzung Bezeichnung Daten Stk. Infos Start Taste Stopp Taste Motor Erdung Netzkabel Netzkabel... -
Seite 7: Beschreibung
Maschine stoppen der Maschine Mit der Teller /-Bandschleifmaschine BTS-200M steht ein universelles Bearbeitungszentrum zur Verfügung, mit dem die vielfältigsten Schleifarbeiten durchgeführt werden können, wofür sonst mehrere Maschinen erforderlich sind. Bei richtiger Bedienung und Wartung sind die sichere Funktion und die hohe Arbeitsgenauigkeit über Jahre hinaus gewährleistet. -
Seite 8: Allgemein
2022 Allgemein BTS-200M Anschlag (Schleifband) montieren Den Anschlag mittels der beigelegten Schraube befestigen. Arbeitstisch (Teller) montieren Befestigen Sie den Halter unten am Tisch mit den drei Schrauben. Anschliessend montieren Sie den Tisch mit dem Sterngriff an der Maschine. Beachten Sie dass der Tisch im rechten Winkel (90°) zum Schleifteller ausgerichtet wird. -
Seite 9: Winkelverstellung Schleifband
2022 BTS-200M Winkelverstellung Schleifband Lösen Sie die Inbusschraube (A) am Support und stellen das Schleifband auf den gewünschten Winkel ein. Anschliessend ziehen Sie die Inbusschraube wieder fest. Staubabsaugvorrichtung Am Anschluss können Sie zur Staubentfernung einen geeigneten Staubsauger oder eine zentrale... - Seite 10 2022 Arbeiten BTS-200M Zu Ihrer Sicherheit halten Sie Ihr Werkstück stets auf der linken Seite des Schleiftellers um ein Vibrieren oder Fest- klemmen zu verhindern. Beim Arbeiten auf dem Schleifband benutzen Sie den Anschlag...
-
Seite 11: Ersatzteilliste
Ersatzteilliste... - Seite 12 Abm. Beschreibung Abm. Stk. Stk. Beschreibung Knopf Antriebsrad Motorseite Federscheibe Schraube M6x25 U-Scheibe U-Scheibe Support Band Antriebsrad Bandseite Senkkopfschraube M5x 35 Schraube M5x25 Sechkantschraube M6x14 Lagerschild Federscheibe Deckel zu Riemenschutz U-Scheibe Riemendeckel Anschlag Mutter Schleifband 100 x 914 Gummipuffer Federscheibe Schraube M8x25 Schraube...
