Proton BS-50M Bedienungsanleitung

Bandschleifmaschine
Vorschau ausblenden
Inhaltsverzeichnis
Verfügbare Sprachen

Verfügbare Sprachen

Quicklinks

Diese Anleitung herunterladen

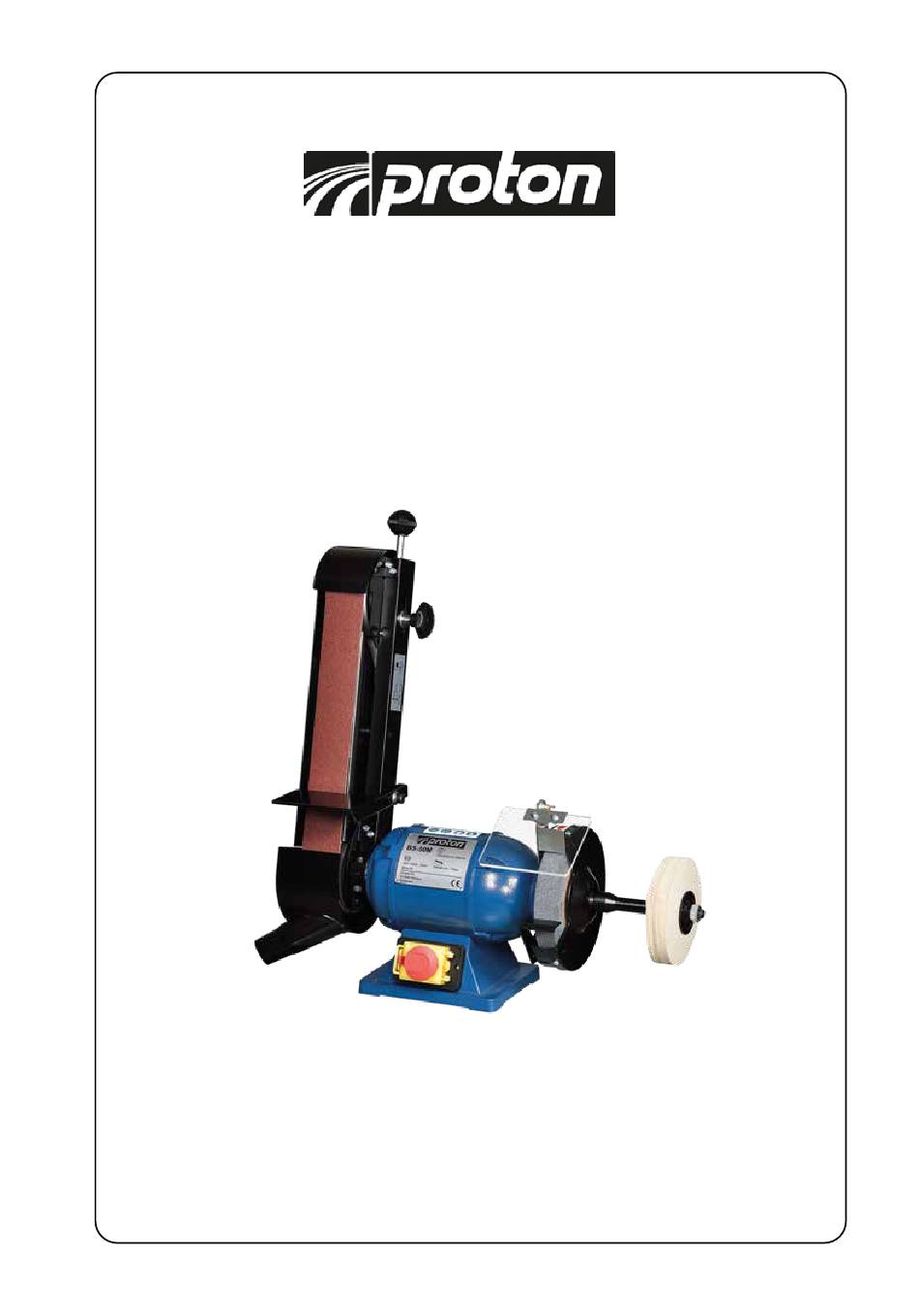

Bedienungsanleitung
Bandschleifmaschine BS-50M
Mode d'emploi
Touret BS-50M
Vielen Dank, dass Sie sich für dieses Produkt entschieden haben.
Bitte lesen Sie diese Bedienungsanleitung aufmerksam durch, bevor Sie das Gerät verwenden.
Nous vous remercions d'avoir choisi ce produit.
Veuillez lire les instructions de ce manuel avant de l'utiliser..
BA303
01/20
Inhaltsverzeichnis
loading

Verwandte Anleitungen für Proton BS-50M

Inhaltszusammenfassung für Proton BS-50M

  • Seite 1 Bedienungsanleitung Bandschleifmaschine BS-50M Mode d’emploi Touret BS-50M Vielen Dank, dass Sie sich für dieses Produkt entschieden haben. Bitte lesen Sie diese Bedienungsanleitung aufmerksam durch, bevor Sie das Gerät verwenden. Nous vous remercions d’avoir choisi ce produit. Veuillez lire les instructions de ce manuel avant de l’utiliser..

  • Seite 2: Inhaltsverzeichnis

    Inhaltsverzeichnis CE-Konformitätszertifikat S. 3 Allgemeine Sicherheitsvorschriften S. 4-5 Hinweise zur Arbeitssicherheit S. 6 Technische Daten S. 7 Maschinenbeschrieb Auspack- und Kontrollliste, Schleifteile Arbeitstisch, Plexiglasschutz, Adapter und Flansche, Griff und Schrauben, Auflage S. 9 Zusammenbau - Auflage und Plexiglasschutz S. 10 Zusammenbau - Schleifarm S.
  • Seite 3 CE‐Konformitätserklärung Déclaration de Conformité CE Produkt / Produit: Bandschleifmaschine Touret à bande BS-50M Marke / Marque: PROTON Hersteller / Fabricant: Widmer AG/SA, Frauenfelderstrasse 33, 8555 Müllheim Schweiz / Suisse Wir erklären hiermit, dass dieses Produkt der folgenden Richtlinie entspricht Par la présente, nous déclarons que ce produit correspond aux directives suivantes...

  • Seite 4: Allgemeine Sicherheitsvorschriften

    Allgemeine Sicherheitsvorschriften Hinweis: Die Nicht-Beachtung dieser Anweisungen kann schwere Verletzungen zur Folge haben. Wie bei allen Maschinen sind auch bei dieser Maschine beim Betrieb und der Handhabung maschinentypische Gefahren gege- ben. Die aufmerksame Bedienung und der richtige Umgang mit der Maschine verringern wesentlich mögliche Unfallgefahren. Werden die normalen Vorsichtsmassnahmen missachtet, sind Unfallgefahren für den Bedienenden unausweichlich.
  • Seite 5 ALLGEMEINE REGELN ZUM SICHEREN UMGANG MIT MASCHINEN 1. Zur eigenen Sicherheit immer erst die Bedienungsanleitung lesen, bevor die Maschine in Betrieb gesetzt wird. Die Maschi- ne, deren Bedienung und Betriebsgrenzen kennenlernen, sowie deren spezifische Gefahren erkennen. 2. Schutzabdeckungen in betriebsfähigem Zustand halten und nicht abbauen. 3.

  • Seite 6: Hinweise Zur Arbeitssicherheit

    Intensität abschätzen und die verantwortlichen Personen mit geeigneten Schutzmittel im Sinne des DL.vo 277/1991 ausrüsten müssen. Elektrischer Netzanschluss 1. Das Modell BS-50M wird mit einem Netzkabel 230V, 50Hz geliefert. Die Anschlüsse sowie Änderungen des Netzanschlusses sind von einem Fachmann gemäss Norm EN60204-1, Punkt 5.3 vorzunehmen. 2. Die Absicherung muss min. 6 A sein.

  • Seite 7: Technische Daten

    Technische Daten Modell BS-50M Motor 230/0.35 V/kW Schleifbandmass 50x1000 mm Schleifscheibenmass 150x25x20 mm Drehzahl 2850 min-¹ Schleifbandgeschwindigkeit 15 m/s Anschluss Absaugung 36 mm Masse 450x250x570 mm Höhe mit Standfuss 1420 mm Gewicht 17 kg Maschinenbeschrieb 1. Arbeitstisch Einstellbar von 45° bis 90°, benötigt einen Abstand zwischen 1mm und 5mm zum Schleifband.

  • Seite 8: Auspack- Und Kontrollliste, Schleifteile

    Auspack- und Kontrollliste Schleifmaschine Schwabbelscheibe Schleifteile Schleifarm Schleifband Schleifbandschutz Kontaktgummirolle www.widmertools.ch...

  • Seite 9: Arbeitstisch, Plexiglasschutz, Adapter Und Flansche, Griff Und Schrauben, Auflage

    Arbeitstisch Plexiglasschutz A1 Arbeitstisch A2 Verstellblock A3 Inbusschlüssel 6mm A4 Unterlagsscheibe 8.5x18x2 A5 Federring M8 A6 Schraube M8 P1.25x30 D1 Plexiglas D2 Schraube 3/16“-24ncx 7/16“ D3 Schraube 1/4“-20NCx 3/8“ Adapter und Flansche D4 Schraube 1/4“ -20ncx 1/2“ D5 Unterlagsscheibe 6.6x18x2 D6 Flügelmutter 1/4“...

  • Seite 10: Zusammenbau - Auflage Und Plexiglasschutz

    Zusammenbau - Auflage und Plexiglasschutz www.widmertools.ch...

  • Seite 11: Zusammenbau - Schleifarm

    Zusammenbau - Schleifarm 1. Den Spanngriff in den Bandarm schrauben. 1. Den Spanngriff nach unten drücken, bis er einrastet. 2. Die Mutter (Linksgewinde) von der Welle demontieren. 2. Die Aluminium-Leerlaufrolle, im 90°-Winkel zum Sägearm, 3. Den Schleifarm montieren und die Schraube mit dem 6mm mit dem Justierknopf einstellen.

  • Seite 12: Zusammenbau - Einstellungen

    Zusammenbau - Einstellungen Den Arbeitstisch in die gewünschte Der Arbeitstisch ist schwenkbar von 1. Der Schleifarm kann in verschiedene Neigung stellen. 45° bis 90° und kann bei den 4 Positi- Neigungen gestellt werden. onen, 45°, 60°, 75° und 90° eingestellt 2.

  • Seite 13: Zusammenbau - Adapter Mit Polierscheibe

    Zusammenbau - Adapter mit Polierscheibe Schleifscheibe festhalten und den Adapter montieren. Darauf achten, dass der Konus der Maschine und des Adapters sauber sind. Die Polierscheibe wie in Abb. gezeigt montieren. www.widmertools.ch...

  • Seite 14: Ersetzen Der Schleifscheibe

    Ersetzen der Schleifscheibe Die Schleifschutzabdeckung demontieren. 1. Den Adapter demontieren. 2. Die 3 Schrauben des Schleifschutzes demontieren. Die Scheibenflansche und Schleifscheibe demontieren. Die Mutter von der Welle demontieren. www.widmertools.ch...

  • Seite 15: Sicherheitsvorkehrungen Werkzeugfläche

    Sicherheitsvorkehrungen Werkzeugfläche 1. Die Werkzeugauflage muss immer waagrecht und im 90° Winkel zur Schleifscheibe eingestellt sein, niemals schräg stellen. 2. Die Werkzeugauflage so nah wie möglich an die Schleifscheibe montieren. Der Abstand zwischen der Werkzeugauflage und der Schleifscheibe darf maximum 2mm betragen. 3.

  • Seite 30: Liste Des Pièces De Rechange

    Ersatzteilliste / Liste des pièces de rechange www.widmertools.ch...
  • Seite 31 Position / position Bezeichnung Description Schleifschutz Protection Auflage Support Schraube Scheibe Rondelle 5/15 Schleifschutz Protection complète Seegerring Circlips Circlips Flansch Flasque Federring Rondelle ressort Schraube Schleifscheibe K 36 Disque K 36 Büchse Boîte Wellendeckel Couvercle axe Mutter Ecrou Schraube Schraube Adapter Adaptateur Flansch...
  • Seite 32 Position / position Bezeichnung Description Stift Goupille Kugel Bille Feder Ressort Gewindestange Vis sans tête Feder Ressort 47-1 Feder Ressort Handknopf Poignée Gewindestange Vis sans tête Schleifarm Bras Scheibe Rondelle Feder Ressort Stellschraube Vis de réglage Schraube Schraube Schraube Federring Rondelle Auflage Table...
  • Seite 33 Position / position Bezeichnung Description 82-2 Schraube Abdeckung Couvercle Gummifuss Pied Schraube Schraube Schraube Schraube Schutz Protection Schraube Schraube Scheibe Rondelle Schutz Protection Schraube Scheibe Rondelle 97-1 Scheibe Rondelle Schutz Protection Schalter mit Halterelais Interrupteur avec relais de soutien Zubehör / Accessoires Standfuss / Pied www.widmertools.ch...
  • Seite 34 www.widmertools.ch...
  • Seite 35 www.widmertools.ch...
  • Seite 36 www.widmertools.ch...
