1 Struttura e funzione

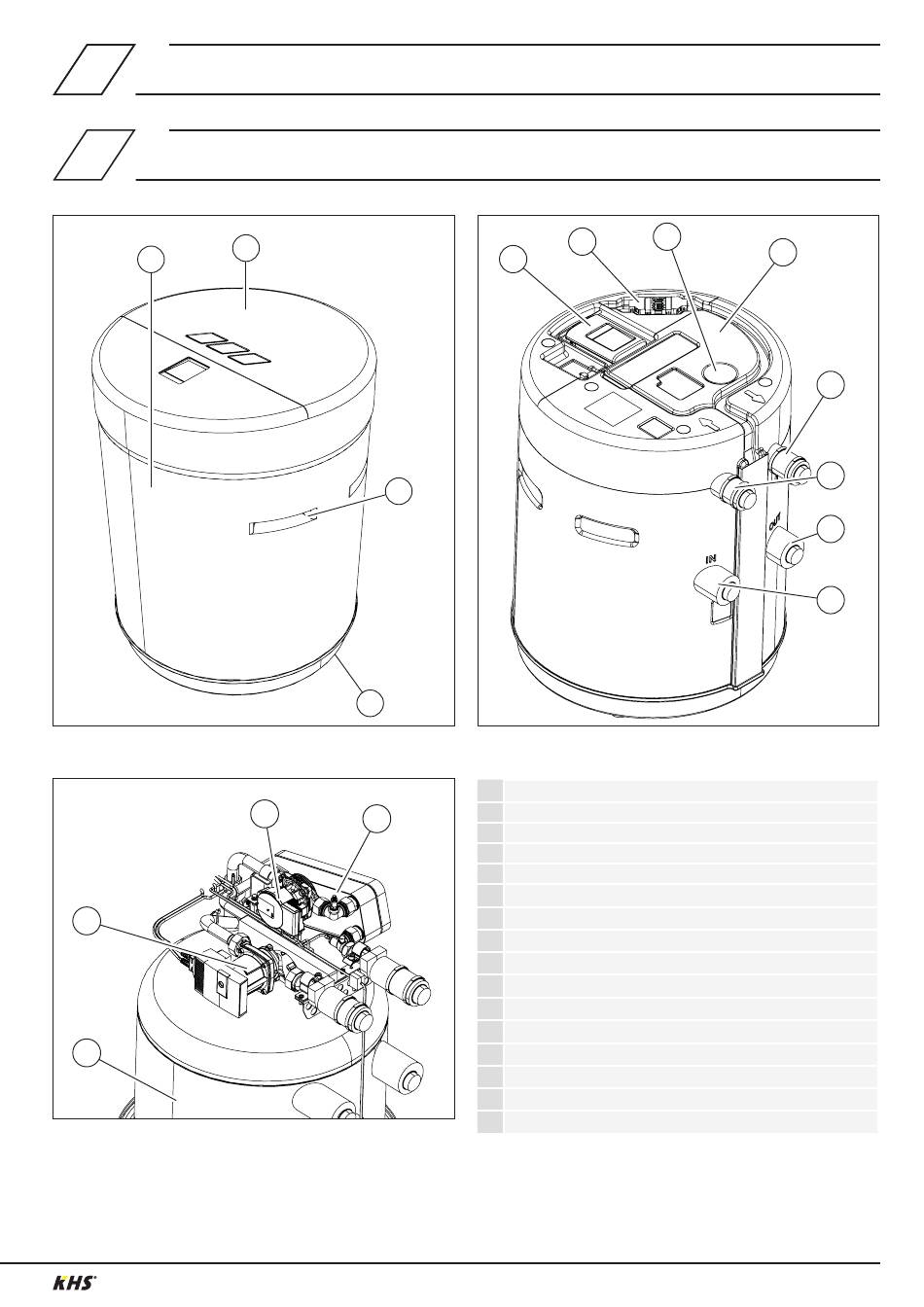

1.1 Struttura
1
Vista anteriore senza mantello isolante
16
15
Vista interna
2
3
4
13
14
10
11
Vista posteriore senza mantello isolante e copertura in PVC
1 Isolante
2 Copertura in PVC
3 Impugnature di trasporto
4 Base di supporto
5 Copertura
6 Collegamento lato acqua potabile (uscita)
7 Collegamento lato acqua potabile (entrata)
8 Collegamento lato glicole incongelabile (ritorno/uscita)
9 Collegamento ato glicole incongelabile (distribuzione/entrata)
10 Connessione a spina
11 Regolatore
12 Copertura di protezione per valvola di sfiato
13 Pompa del mezzo di esercizio
14 Valvola di sfiato
15 Deposito tampone del mezzo di esercizio (100 l)
16 Pompa di circolazione dell'acqua potabile
© www.kemper-olpe.de – K410061000000-00 / 02.2022 – 89 /144
12
5
6
7
8
9
