3.1 Anschlussschemata
Anschlussschemata
Der Kaltwasserkühler kann mit folgenden Kühlsystemen verbun-
den werden:
• Kaltwassersatz
• Pufferspeicher
• Druckloser Verteiler
• Druckbehafteter Verteiler
Info
Die Absperreinrichtungen auf der Betriebsmittelseite
befinden sich nicht im Lieferumfang. Der Hersteller
empfiehlt, diese bauseitig bereitzustellen.

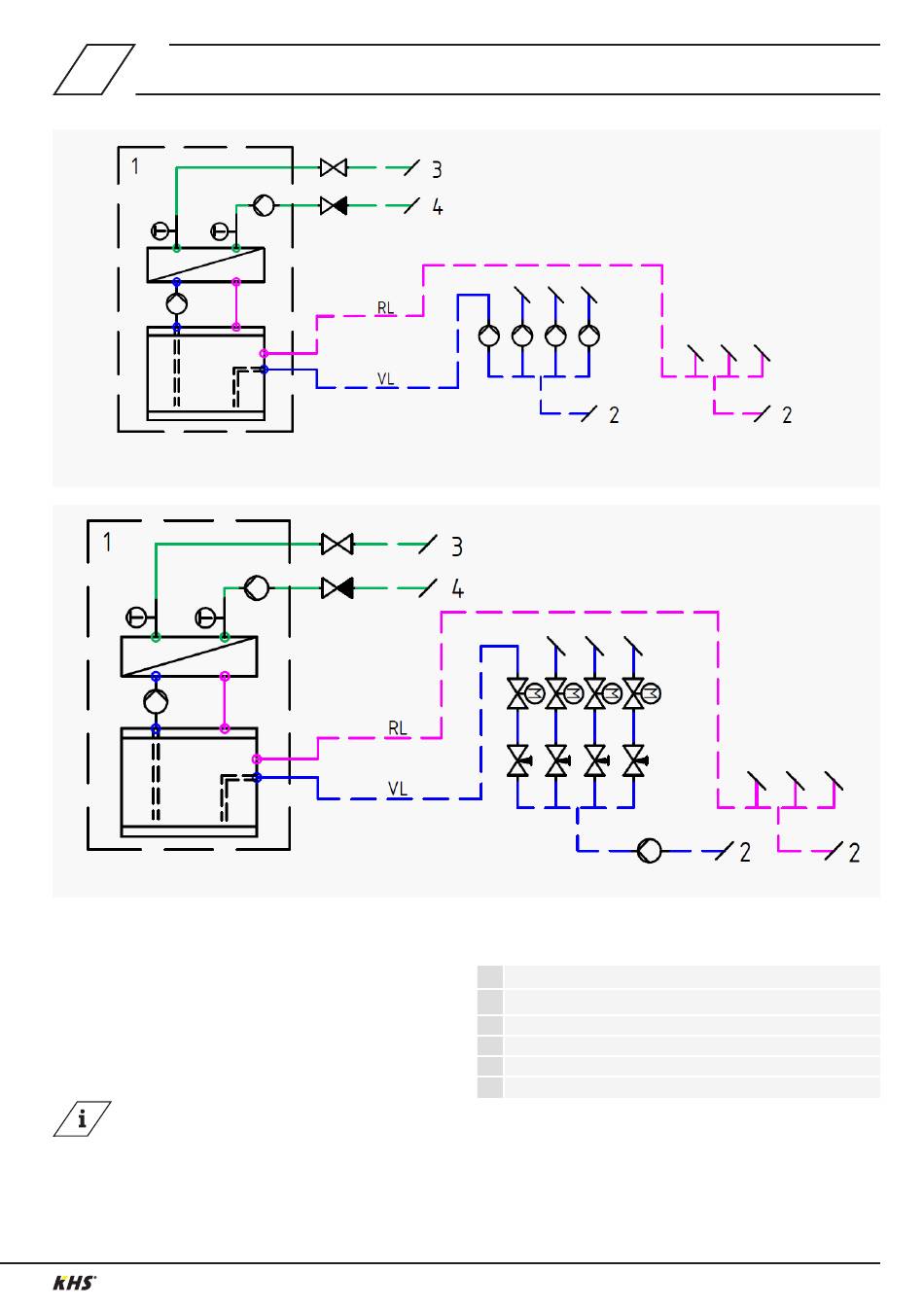

Anbindung druckbehafteter Verteiler
1 KHS CoolFlow Kaltwasserkühler
2 Kühlsystem
3 Anbindung Hauptverteilung Kaltwasser (Austritt)
4 Sammelleitung Kaltwasserzirkulation (Eintritt)
VL Vorlauf
RL Rücklauf
