Dover Cook Compression SHIELD TMLe Originalbetriebsanleitung Seite 5

Components / Initial assembly
2.0
Piezas / Primer montaje
Drive
B
Motor
a
C Filled LC
LC llenado
1

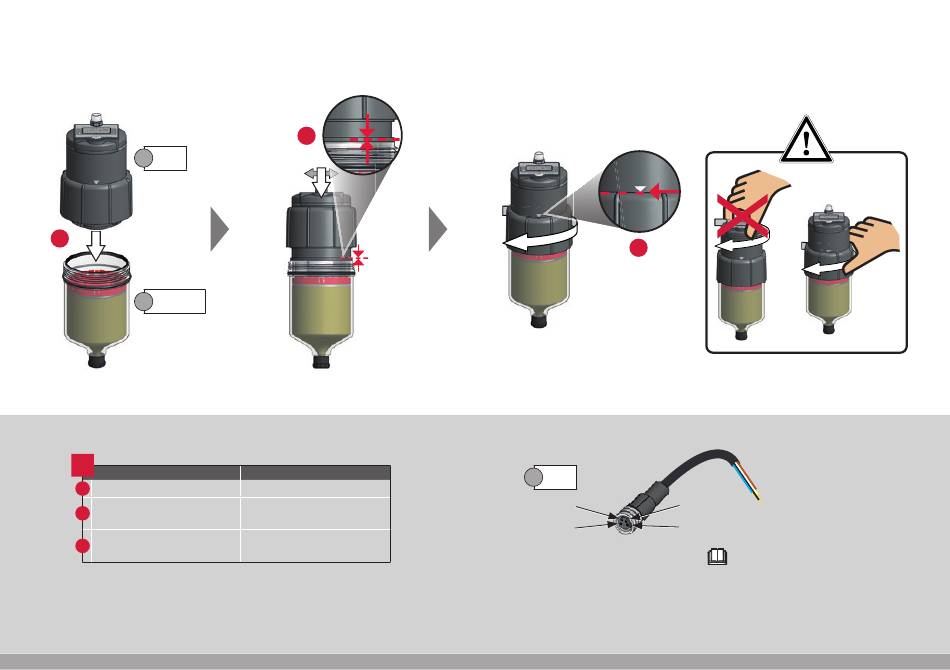

Initial assembly
a
Assemble drive (B) and LC (C).
Place drive onto the LC such that
b
the gear teeth engage.
Tighten threaded ring hand
c
tight until the white triangle
is completely visible.
5
I
SHIELD TMLe
OK
b
Montaje inicial
Montar motor (B) y LC (C).
Colocar el motor sobre el LC de
tal manera que los elementos
dentados encajen entre sí.
Enroscar el anillo roscado a mano
hasta que el triángulo blanco
quede completamente visible.
OK
c
Cable
A
Cable
4
2
1
3
OK
M8x1, IEC 61076-2-104
L = 5 m / 10 m
21
