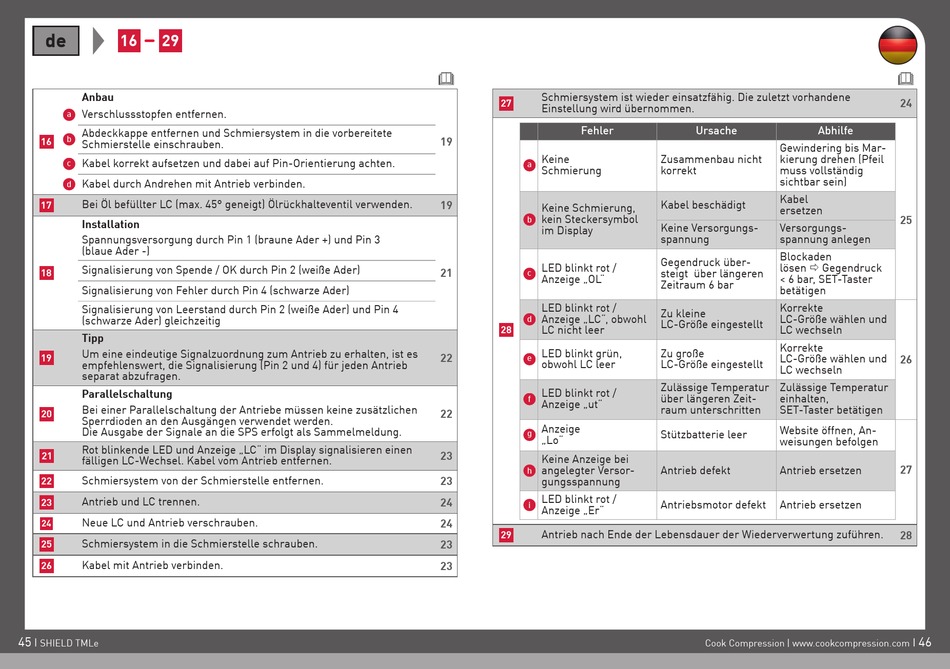

Dover Cook Compression SHIELD TMLe Originalbetriebsanleitung Seite 25

de
16 29
Anbau
Verschlussstopfen entfernen.
a
Abdeckkappe entfernen und Schmiersystem in die vorbereitete
b
16
Schmierstelle einschrauben.
Kabel korrekt aufsetzen und dabei auf Pin-Orientierung achten.
c
Kabel durch Andrehen mit Antrieb verbinden.
d
Bei Öl befüllter LC (max. 45° geneigt) Ölrückhalteventil verwenden.
17
Installation
Spannungsversorgung durch Pin 1 (braune Ader +) und Pin 3
(blaue Ader -)
Signalisierung von Spende / OK durch Pin 2 (weiße Ader)
18
Signalisierung von Fehler durch Pin 4 (schwarze Ader)
Signalisierung von Leerstand durch Pin 2 (weiße Ader) und Pin 4
(schwarze Ader) gleichzeitig
Tipp
Um eine eindeutige Signalzuordnung zum Antrieb zu erhalten, ist es
19
empfehlenswert, die Signalisierung (Pin 2 und 4) für jeden Antrieb
separat abzufragen.
Parallelschaltung
Bei einer Parallelschaltung der Antriebe müssen keine zusätzlichen
20
Sperrdioden an den Ausgängen verwendet werden.
Die Ausgabe der Signale an die SPS erfolgt als Sammelmeldung.
Rot blinkende LED und Anzeige „LC" im Display signalisieren einen
21
fälligen LC-Wechsel. Kabel vom Antrieb entfernen.
Schmiersystem von der Schmierstelle entfernen.
22
Antrieb und LC trennen.
23
Neue LC und Antrieb verschrauben.
24
Schmiersystem in die Schmierstelle schrauben.
25
Kabel mit Antrieb verbinden.
26
45
I
SHIELD TMLe
Schmiersystem ist wieder einsatzfähig. Die zuletzt vorhandene
27
Einstellung wird übernommen.
Fehler
19
Keine
a
Schmierung
19
Keine Schmierung,
kein Steckersymbol
b
im Display
LED blinkt rot /
21
c
Anzeige „OL"
LED blinkt rot /
Anzeige „LC", obwohl
d
LC nicht leer
28
LED blinkt grün,
22
e
obwohl LC leer
LED blinkt rot /
f
Anzeige „ut"
22
Anzeige
g
„Lo"
23
Keine Anzeige bei
angelegter Versor-
h
23
gungsspannung
LED blinkt rot /
24
i
Anzeige „Er"
24
Antrieb nach Ende der Lebensdauer der Wiederverwertung zuführen.
29
23
23
Ursache Abhilfe
Gewindering bis Mar-
Zusammenbau nicht kierung drehen (Pfeil
korrekt muss vollständig
sichtbar sein)
Kabel
Kabel beschädigt
ersetzen
Keine Versorgungs- Versorgungs-
spannung spannung anlegen
Blockaden
Gegendruck über-
lösen  Gegendruck
steigt über längeren
< 6 bar, SET-Taster
Zeitraum 6 bar
betätigen
Korrekte
Zu kleine
LC-Größe wählen und
LC-Größe eingestellt
LC wechseln
Korrekte
Zu große
LC-Größe wählen und
LC-Größe eingestellt
LC wechseln
Zulässige Temperatur Zulässige Temperatur
über längeren Zeit- einhalten,
raum unterschritten SET-Taster betätigen
Website öffnen, An-
Stützbatterie leer
weisungen befolgen
Antrieb defekt Antrieb ersetzen
Antriebsmotor defekt Antrieb ersetzen
