Endress+Hauser Proline Promass A 100 Technische Information Seite 25

Proline Promass A 100
Endress+Hauser
Schaltausgang
1
_
+

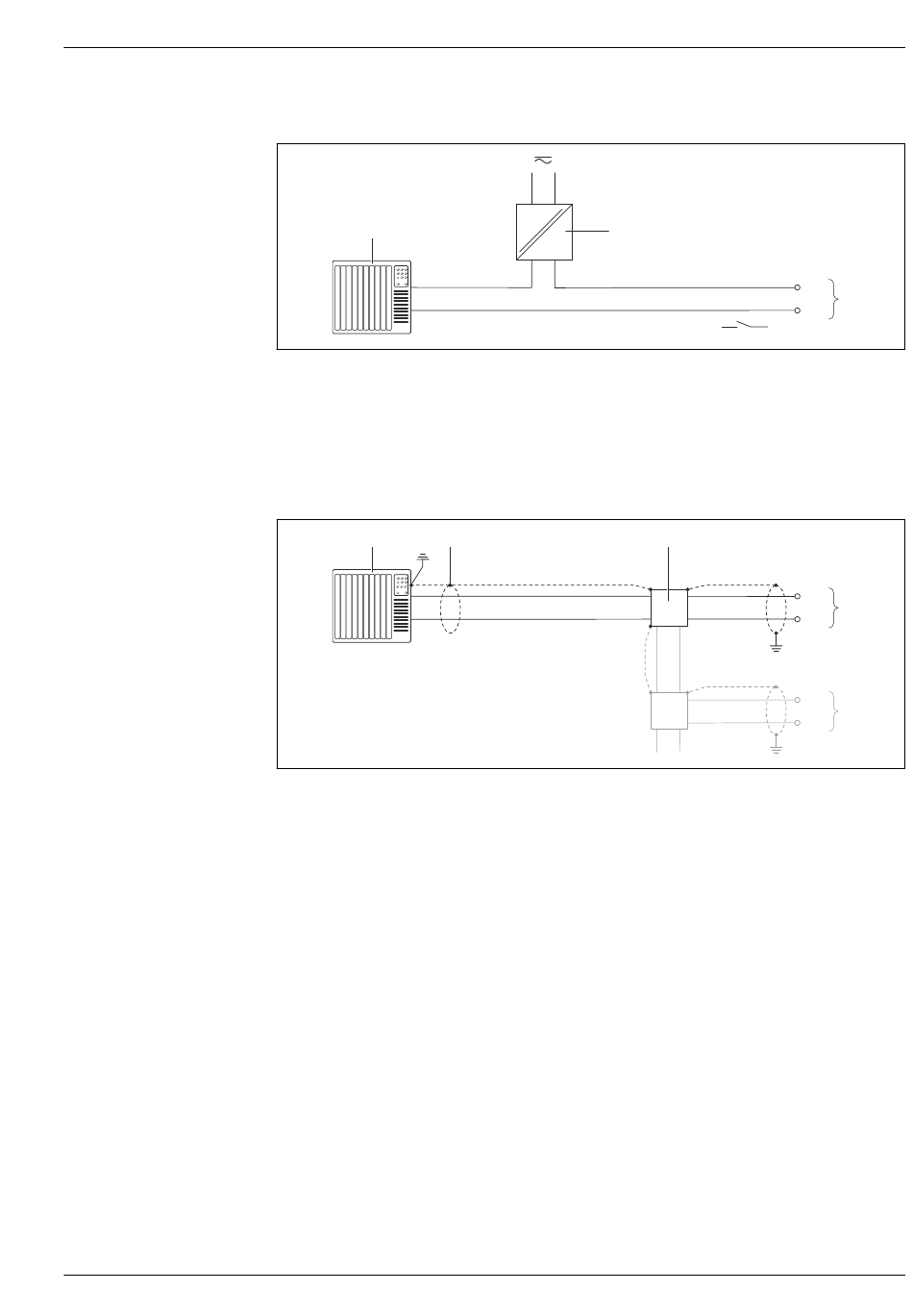

 9 Anschlussbeispiel für Schaltausgang (passiv)
1 Automatisierungssystem mit Schalteingang (z.B. SPS)
2 Spannungsversorgung
3 Messumformer: Eingangswerte beachten (→  8)
Modbus RS485
1
2
A
B
 10 Anschlussbeispiel für Modbus RS485, nicht explosionsgefährdeter Bereich und Zone 2/Div. 2
1 Automatisierungssystem (z.B. SPS)
2 Beidseitige Erdung des Kabelschirms notwendig zur Erfüllung der EMV-Anforderungen; Kabelspezifikation
beachten (→  28)
3 Verteilerbox
4 Messumformer
2
_
+
3
+
3
_
A0016802
A
4
B
A
4
B
A0016803
25
