2 Funktionsprüfung / Selbsttest
• Testen Sie den Spannungsprüfer an bekannten Spannungs-
quellen
• Verbinden Sie die M eßspitzen (1) und (2). Die LED für den
Durchgangstest (8) leuchtet und ein Signal ertönt.
• Drücken Sie die Taste „ AUTOTEST" . Bei erfolgreichem Test
leuchten alle LED`s (4) und die LED für den Durchgangstest
(8) auf und ein Signal ertönt.
3
Spannungsprüfung
Um die Schutzklasse CAT III 1000 V bzw. CAT IV 600 V
!
zu erreichen, sind die beiliegenden Schutzkappen (14)
auf beide M essspitzen aufzustecken.
• Der Spannungsprüfer ist ab einer Spannung von 12 V
automatisch aktiv und zeigt die gemessene Spannung
durch die entsprechenden LED (4) an.
4 Einpolige Phasenprüfung
• Kontaktieren Sie mit M essspitze L2 den zu testenden Leiter,
L1 bleibt w ährend der M essung frei. Wenn am Leiter eine
Wechselspannung anliegt, leuchtet die LED (5).
• Die einpolige Phasenprüfung ist nur möglich, w enn Batterien
eingelegt und in gutem Zustand sind.
• Die einpolige Phasenprüfung kann ab einer Wechsel-
spannung von ca. 100V AC durchgeführt w erden.
• Bei der Bestimmung des Außenleiters mittels der einpoligen
Phasenprüfung kann die Anzeige-Funktion durch bestimmte
Bedingungen beeinträchtigt w erden (z.B. bei isolierenden
Körperschutzmitteln oder an isolierten Standorten).
Die einpolige Phasenprüfung ist nicht zur Prüfung auf
!
Spannungsfreiheit geeignet. Zu diesem Zw eck ist die
zw eipolige Phasenprüfung erforderlich.
AC-tiveM aster

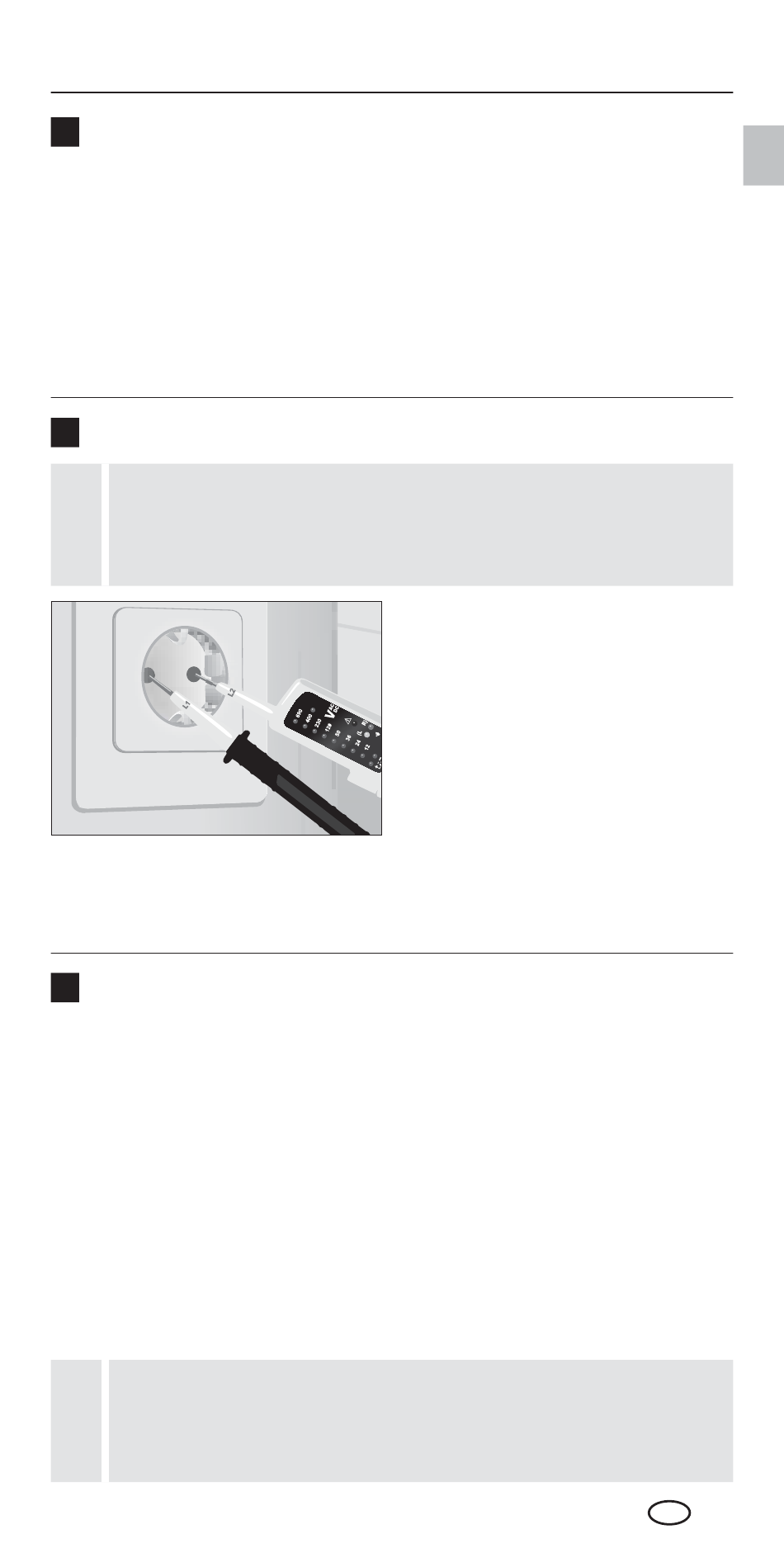

Nehmen Sie das Basisgerät
(+) in die rechte Hand und
die zw eite Prüfspitze (-) in
die linke Hand. Führen Sie
nun die M eßspitzen an die
zu prüfenden Kontakte (z.B.
Leitung, Steckdose, etc.).
