Inhaltszusammenfassung für Nedo LINUS 1 HV

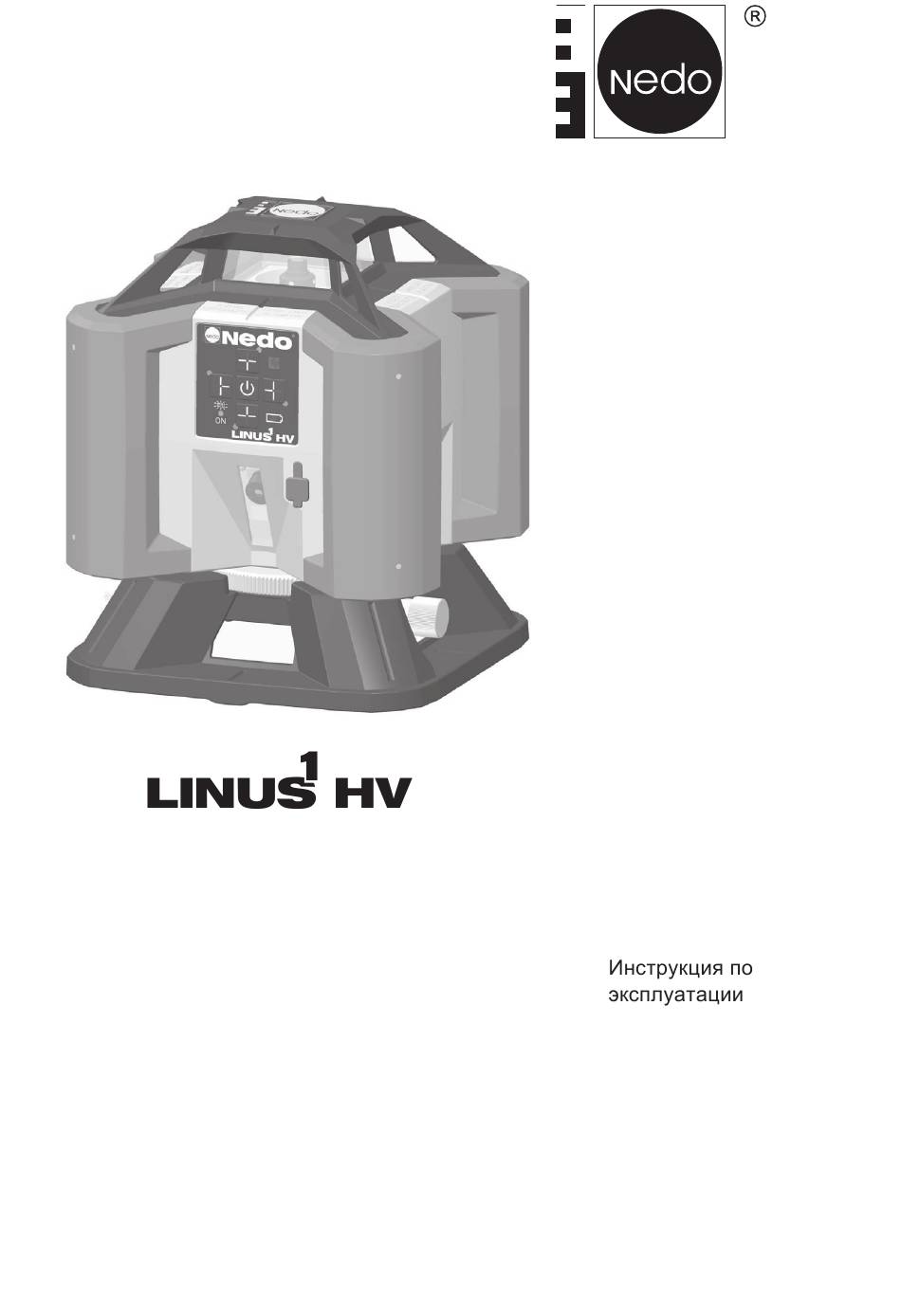

- Seite 1 Bedienungsanleitung Operating instructions Mode d‘emploi Gebruiksanwijzing Instrukcja obsługi Istruzioni sull‘uso Manual de instrucciones Návod k obsluze Bruksanvisning...
- Seite 2 Fall der Patent-, Gebrauchsmuster- oder Geschmacksmus- tereintragung vorbehalten. Diese Bedienungsanleitung wurde mit Sorgfalt erstellt. Die NEDO GmbH & Co. KG übernimmt jedoch für even- tuelle Irrtümer in dieser Bedienungsanleitung und deren Folgen keine Haftung. Ebenso wird keine Haftung für di- rekte Schäden oder Folgeschäden übernommen, die sich...
-
Seite 3: Inhaltsverzeichnis
3.2 Technische Daten ..................7 3.3 Geräteübersicht ................... 8 3.4 Bedienfeld ....................9 3.5 Funktionsprinzip ..................10 3.6 Selbstnivellierung ..................10 4 Betrieb 4.1 Akku aufladen .................... 11 4.2 LINUS 1 HV aufstellen ................11 5 Prüfung 5.1 Prüfen der Genauigkeit ................12... -
Seite 4: Über Diese Bedienungsanleitung
Umgang mit dem LINUS 1 HV. Ebenso werden die Bedienung, die Wartung und Pflege sowie die Warn- und Fehlermeldungen beschrieben. • Setzen Sie den Universallaser LINUS 1 HV nicht ein, bevor Sie diese Bedie- nungsanleitung vollständig gelesen und verstanden haben. -
Seite 5: Sicherheitsinformationen
Einsatz des Lasers. Lesen Sie deshalb bitte diese Bedie- nungsanleitung und alle Hinweise sorgfältig durch und befolgen Sie diese bei der Arbeit mit dem Laser. 2.2 Laserstrahlung Der Universallaser LINUS 1 HV ist ein Gerät der Laserklasse 2M und entspricht der DIN EN 60825-1:2014. LASERSTRAHLUNG DIN EN 60825-1:2014... -
Seite 6: Bestimmungsgemäßer Gebrauch
Warnschilder dürfen nicht entfernt werden! Laseraustrittsöffnungen Bestimmungsgemäßer Gebrauch Der vollautomatische Universallaser LINUS 1 HV ist geeignet um Höhen anzu- reißen, zum Nivellieren, Loten und Fluchten. Der Laser kann für den Außen- und Innenbereich eingesetzt werden. Reparaturen immer von NEDO oder einem autorisierten Kundendienst durch- führen lassen. -
Seite 7: Beschreibung
DE Bedienungsanleitung 3 Beschreibung 3.1 Lieferumfang 1 LINUS 1 HV 2 Standfuss mit Feintrieb 3 ACCEPTOR LINE 4 Ladegerät 100 - 240 V 5 Lasersichtbrille 6 Laserzieltafel 7 Bedienungsanleitungen 8 Transportkoffer 3.2 Technische Daten Vollautomatischer Universallaser LINUS 1 HV Bestell-Nr. -
Seite 8: Geräteübersicht
6 Laseraustrittsfenster für Vertikalstrahl 7 5/8" Anschlussgewinde am Standfuss 8 Drehplatte für Feintrieb 9 Einstellschraube für Feintrieb am Standfuss 10 5/8“ Anschlussgewinde am Universallaser LINUS 1 HV 11 5/8" Anschlussgewinde am Standfuss 12 Aussparung am Standfuss zum diagonalen Ausrichten diverser Bodenplatten... -
Seite 9: Bedienfeld
DE Bedienungsanleitung 3.4 Bedienfeld Taste „Taste EIN/AUS“ Schaltet das Gerät ein bzw. aus. Der Horizontalstrahl (H) und der Lotstrahl (L) beginnen zu leuchten und horizontieren sich. Taste „Vertikalstrahl rechts einschalten“ Schaltet den Vertikalstrahl auf der rechten Seite (V2) ein bzw. aus. LED-Anzeige „Vertikalstrahl rechts“... -
Seite 10: Funktionsprinzip
DE Bedienungsanleitung 3.5 Funktionsprinzip Der LINUS 1 HV wird ausschließlich horizontal aufgestellt. Funktion 1: Der LINUS 1 HV projiziert eine waagerechte 360° Laserlinie (H) sowie ein Lotpunkt nach unten (L). Hierzu die EIN/AUS Taste 1x kurz drücken. Funktion 2: Der LINUS 1 HV projiziert 1-4 senkrechte La- serlinien (V1-V4) sowie einen Lotpunkt (L) nach unten. -
Seite 11: Betrieb
DE Bedienungsanleitung 4 Betrieb 4.1 AKKU aufladen Bei Erstinbetriebnahme des LINUS 1 HV den integrierten Akkusatz (4,8 V) mit dem im Lieferumfang enthaltenen Ladegerät aufladen. Die Ladebuchse befin- det sich rechts unter dem Tastaturfeld hinter einer Gummikappe. Während des Ladevorgangs leuchtet die LED am Ladegerät rot, bei einer Störung blinkt die LED rot. -
Seite 12: Prüfung
Hilfe des Empfängers festgestellt. • Markieren Sie die Lage A des Laserstrahls. Prüfschritt 2 – 1. Achse • Drehen Sie den LINUS 1 HV um 180°. • Führen Sie die vorangegange- nen Schritte nochmals aus und markieren die Lage B des Laser- strahls.
