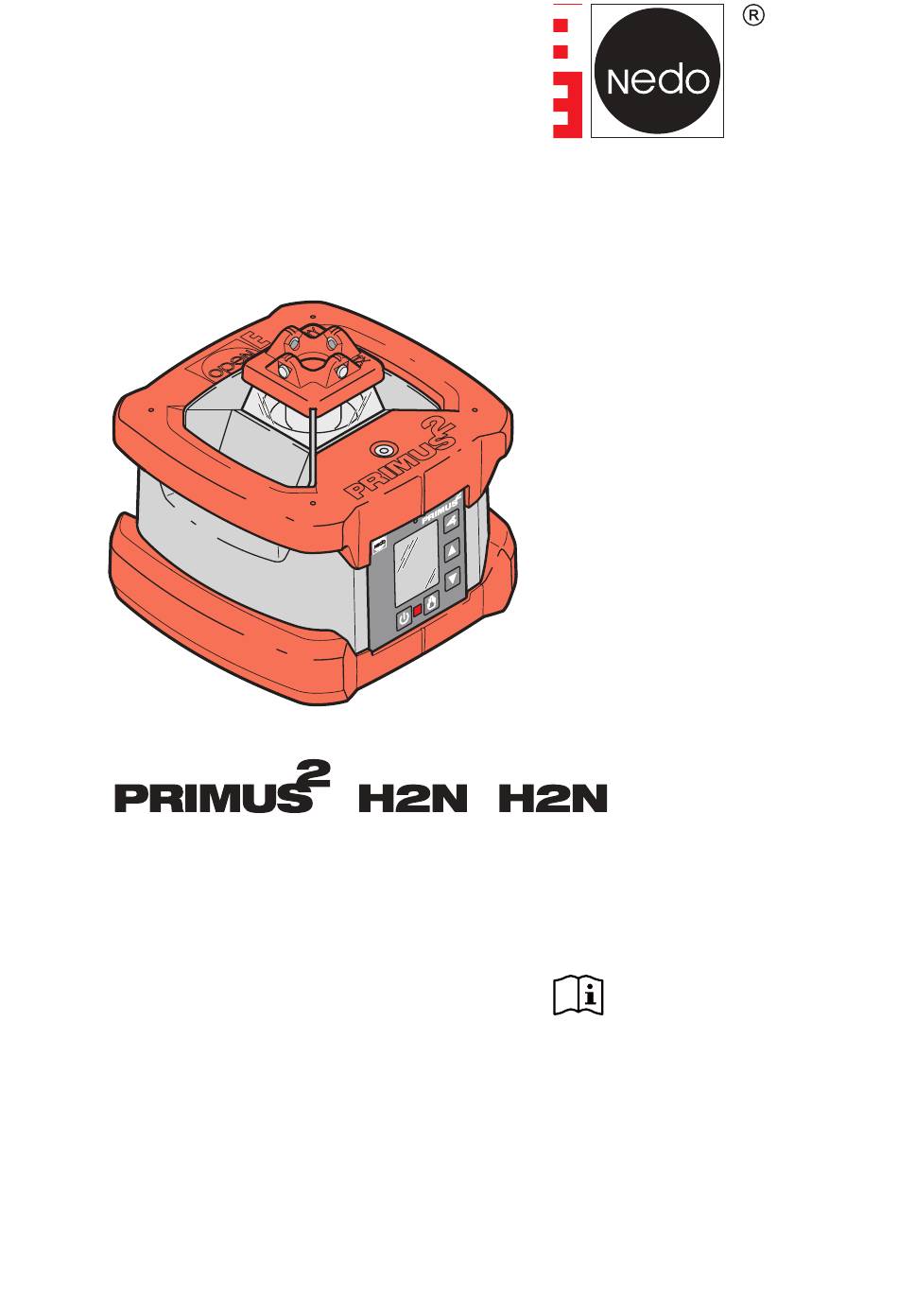

- Seite 1 COMMANDER H2N / H2N DE Bedienungsanleitung DE Bedienungsanleitung EN Operating instructions FR Mode d‘emploi NL Gebruiksanwijzing Manual de instrucciones...
- Seite 2 DE Impressum Version: PRIMUS 2 H2N/H2N+ 061999_28.04.2016 Copyright: NEDO GmbH & Co. KG Hochgerichtstraße 39 – 43 72280 Dornstetten Deutschland Tel.: +49 74432401-0 Fax: +49 74432401-45 E-Mail: info@nedo.com Internet: www.nedo.com Weitergabe sowie Vervielfältigung dieses Dokuments, Verwertung und Mitteilung seines Inhalts sind verboten, soweit nicht ausdrücklich gestattet. Zuwiderhandlungen verpflichten zu Schadenersatz. Alle Rechte sind für den Fall der Patent-, Gebrauchsmuster- oder Geschmacksmus- tereintragung vorbehalten. Diese Bedienungsanleitung wurde mit Sorgfalt erstellt. Die NEDO GmbH & Co. KG übernimmt jedoch für even- tuelle Irrtümer in dieser Bedienungsanleitung und deren Folgen keine Haftung. Ebenso wird keine Haftung für di- rekte Schäden oder Folgeschäden übernommen, die sich aus einem unsachgemäßen Gebrauch des Lasers ergeben. Bei der Anwendung des Lasers sind die landesspezifi- schen Sicherheitsvorschriften und Arbeitsschutzbestim- mungen sowie die Vorgaben dieser Bedienungsanleitung zu beachten. Alle verwendeten Produktbezeichnungen und Marken- namen sind Eigentum der Inhaber und nicht explizit als solche gekennzeichnet. Inhaltliche Änderungen vorbehalten.
-
Seite 3: Inhaltsverzeichnis
DE Inhaltsverzeichnis 1 Über diese Bedienungsanleitung 1.1 In dieser Bedienungsanleitung verwendete Symbole ........4 2 Sicherheitsinformationen 2.1 Dokumentation .................... 5 2.2 Laserstrahlung ....................5 2.3 Bestimmungsgemäßer Gebrauch ..............6 2.4 Transport und Lagerung ................6 2.5 Umwelt ......................6 3 Beschreibung PRIMUS 2 H2N/H2N+ 3.1 Allgemeine Produktbeschreibung ..............7 3.2 Technische Daten ..................7 3.3 Lieferumfang ....................7 4 Bedienelemente PRIMUS 2 H2N/H2N+ 4.1 Tasten des Bedienfeldes . -
Seite 4: Über Diese Bedienungsanleitung
Allgemeine Hinweise Über diese Bedienungsanleitung Diese Bedienungsanleitung enthält alle wichtigen Informationen für den Umgang mit dem vollautomatischen Rotationslaser PRIMUS 2 H2N/ H2N+ und dem COMMANDER 2 H2N/H2N+. Ebenso werden die Bedie- nung, die Wartung und Pflege sowie die Warn- und Fehlermeldungen beschrieben. • Setzen Sie die Geräte nicht ein, bevor Sie diese Bedienungsanleitung voll- ständig gelesen und verstanden haben. • Diese Bedienungsanleitung immer bei den Geräten aufbewahren. 1.1 In dieser Bedienungsanleitung verwendete Symbole Das Beachten der Sicherheits- und Gefahrenhinweise ist Grundvoraussetzung für den sicheren Einsatz des PRIMUS 2 H2N/H2N+ und des COMMANDER 2 H2N/H2N+. Die verschiedenen Hinweise sind durch entsprechende Symbole gekennzeichnet. WARNUNG! Dieses Piktogramm mit dem Hinweis „WARNUNG!“ weist auf eine drohende Gefährdung hin, die eine schwere Körperverletzung zur Folge haben kann, wenn sie nicht vermieden wird. -
Seite 5: Sicherheitsinformationen
Sicherheitshinweise Sicherheitsinformationen 2.1 Dokumentation Das Beachten der folgenden Sicherheitshinweise sowie der landesspezifischen Sicherheitsvorschriften und Arbeitsschutzbestimmungen ist Voraussetzung für einen störungsfreien und gefahrlosen Einsatz des Lasers. Lesen Sie deshalb bitte diese Bedie- nungsanleitung und alle Hinweise sorgfältig durch und befolgen Sie diese bei der Arbeit mit dem Laser. -
Seite 6: Sicherheitshinweise
2.4 Transport und Lagerung Der Laser ist ein empfindliches, hochgenaues Instrument und ist mit ent- sprechender Sorgfalt zu behandeln. Transportieren und lagern Sie den PRIMUS 2 H2N/H2N+, den COMMANDER 2 H2N/H2N+ und das Zubehör immer im Transportkoffer. 2.5 Umwelt Produktspezifische Informationen zur Entsorgung des Lasers können unter www.nedo.com heruntergeladen werden. Batterien und Akkus sind Sondermüll und dürfen nicht in den Hausmüll gelangen. Sie müssen den jeweils gültigen Länderrichtlinien entsprechend fachgerecht entsorgt werden. -
Seite 7: Beschreibung Primus 2 H2N/H2N
DE Bedienungsanleitung Beschreibung PRIMUS 2 H2N/H2N+ 3.1 Allgemeine Produktbeschreibung Die Laser PRIMUS 2 H2N/H2N+ sind vollautomatische Rotationslaser mit Zweiachs-Neigung für horizontalen Betrieb. Beim PRIMUS 2 H2N+ wird zusätzlich die Neigung überwacht (siehe 8.3)! Das innovative Shock-Protec- tion-System und das robuste, wasser- und staubgeschützte Gehäuse schützen den High-Power-Laser unter nahezu allen Einsatzbedingungen im Innen- und Außenbereich. 1 Rotationslaser 2 Tragegriff, gummiert 3 Libelle 4 Bedienfeld mit Tasten und Display 5 5/8“-Gewindebuchse (Boden) 6 Akkufach 7 Tragegriff, gummiert 3.2 Technische Daten Vollautomatischer Rotationslaser PRIMUS 2 H2N/H2N+ Selbstnivellierbereich ±5°, motorisch mit automatischer Überwachung Nivelliergenauigkeit besser als ±0,05mm/m Einstellbare Neigung (X-/Y-Achse) ±10 %... -
Seite 8: Bedienelemente Primus 2 H2N/H2N
DE Bedienungsanleitung Bedienelemente PRIMUS 2 H2N/H2N+ 4.1 Tasten des Bedienfeldes Die Bedienung des Lasers erfolgt über das Bedienfeld. Warn-LED Achsen NEIGEN aktivieren/ Prozentwerteingabe Display bestätigen Wert erhöhen, siehe Komfort- Funktionen Seite 15 Wert verringern, siehe Komfort- Funktionen Seite 15 Laser EIN/AUS Betriebsart MANUELL aktivie- ren/deaktivieren 4.2 Displayanzeigen Symbol Beschreibung Warnmeldung C00 – C03 Fehleranzeige ERR1 – 12 X-Achse ausgewählt (Symbol blinkt, Einstellen von Werten möglich) Y-Achse ausgewählt (Symbol blinkt, Einstellen von... -
Seite 9: Erstinbetriebnahme Primus 2 H2N/H2N
DE Bedienungsanleitung Erstinbetriebnahme PRIMUS 2 H2N/H2N+ 5.1 Sicherheitshinweise Stromversorgung WARNUNG! Zerstörung! Explosionsgefahr! f Nur Ladegerät des Lieferumfangs verwenden. f Batterien nicht in Akku-Pack einlegen und mit Ladegerät laden. VORSICHT! Beschädigung! f Leere und volle Batterien nicht mischen. f Akkus und Batterien nicht auf Heizungen oder in der Sonne lagern. 5.2 Allgemeine Hinweise Stromversorgung Das Ladegerät nur in trockenen Räumen verwenden. -
Seite 10: Inbetriebnahme Des Primus 2 H2N/H2N
DE Bedienungsanleitung Inbetriebnahme des PRIMUS 2 H2N/H2N+ 6.1 Laser für Einsatz montieren bzw. aufstellen Der Laser lässt sich in horizontaler Lage montieren bzw. aufstellen. Horizontal auf Stativ Horizontal aufgestellt Laser auf Arbeitshöhe einrichten Laserprojektion HORIZONTAL Laser mit integrierter Libelle aus- richten VORSICHT! Unebenheiten, weiche Untergründe oder Erschütterungen beeinträchtigen die Standfes- tigkeit des Lasers bzw. des Stativs. f Bei der Montage/Aufstellen des Lasers auf einen sicheren und festen Stand achten. HINWEIS Die Kappe mit den Dioptern und den Achs- angaben ist abnehmbar und kann gegen... -
Seite 11: Primus 2 H2N/H2N+ Einschalten
DE Bedienungsanleitung PRIMUS 2 H2N/H2N+ einschalten Die Betriebsart AUTOMATIK ist nach jedem Einschalten die Standard- einstellung. HINWEIS Trotz sorgfältigem Aufbau können durch äußere Einflüsse und starke Erschütterungen in der Betriebsart AUTOMATIK im Display des Lasers Warn- und Fehlermeldungen erscheinen. Beschreibung und Abhilfemaßnahmen siehe Kapitel 15. 7.1 Betriebsart AUTOMATIK In der Betriebsart AUTOMATIK horizontiert sich der Laser in einem Bereich von ±5° automatisch und regelt kleine Erschütterungen aus. -
Seite 12: Betriebsart Manuell
DE Bedienungsanleitung 7.2 Betriebsart MANUELL In der Betriebsart MANUELL erkennt der Laser keine Erschütterungen und horizontiert sich nicht. Betriebsart Betriebsart Handsymbol AUTOMATIK ist MANUELL ein- wird angezeigt aktiv stellen HINWEIS Mit der Taste kann direkt nach dem Einschalten in die Betriebsart MANUELL gewechselt werden. Die Betriebsart MANUELL ist aktiv. Folgende Funktionen können aufgerufen werden: Mit der Taste in die Betriebsart AUTOMATIK (Kapitel 7.1) wechseln. Der Laser horizontiert sich neu. Mit der Taste die Betriebsart beenden, Laser ausschalten. -
Seite 13: Funktionen Des Primus 2 H2N/H2N
DE Bedienungsanleitung Funktionen des PRIMUS 2 H2N/H2N+ 8.1 X-Achse/Y-Achse NEIGEN Bei der Funktion Achsen NEIGEN können die Achsen unabhängig voneinan- der in einem Bereich von ±10 % geneigt werden. Beim Primus 2 H2N+ wird zusätzlich die Neigungseinstellung überwacht! X-Achse Die nebenstehende Abbildung zeigt die Neigung bei der Einstellung eines positiven Prozentwertes. Y-Achse Die nebenstehende Abbildung zeigt die Neigung bei der Einstellung eines positiven Prozentwertes. X- und Y-Achse Die nebenstehende Abbildung zeigt die Nei- gung bei der Einstellung positiver Prozentwerte (X-Achse +5 %, Y-Achse +8 %). HINWEIS Zur Einstellung großer Neigungen ist es hilfreich bzw. erforderlich, den Laser innerhalb der Horizontierungstoleranz von ±5° (8,8 %) in die entsprechende Richtung »vorzu- neigen«.Wird der Laser bei großen Neigungen nicht »vorgeneigt«, kann der Laserkopf die eingestellte Neigung aus technischen Gründen nicht anfahren. - Seite 14 DE Bedienungsanleitung Eingestellten Symbol Y-Achse Wert % mit der Taste überneh- 0.00 Wert für X-Achse und Neigung men oder einen Wert, z. B. +8 %, für mit Taste werden blinkend Y-Achse mit den Komfort-Funktionen bestätigen angezeigt der Tasten (siehe Seite 15) einstellen Eingestellten Der Laser hori- Die eingegebenen Prozentwerte für Wert für Y-Achse zontiert sich die X- und Y-Achse werden einge- mit Taste stellt übernehmen HINWEIS Nach 30 Sekunden ist die Funktion TILT-Alarm eingeschaltet. Der Laser erkennt eine grobe Erschütterung und löst die Warnmeldung C01 aus.
-
Seite 15: Komfort-Funktionen Der Tasten
DE Bedienungsanleitung 8.2 Komfort-Funktionen der Tasten Feineinstellung (0,01 %-Schritte) Schneller Vor- und Rücklauf Taste 1x/ Taste 1x/ Schneller Schneller mehrmals mehrmals Vorlauf: Taste Rücklauf: Taste drücken drücken gedrückt halten gedrückt (+0,01 % (–0,01 % halten Schritt) Schritt) Grobeinstellung (1,00 %-Schritte) Eingabe positiver Werte Taste loslassen, Taste gedrückt Taste gedrückt halten bis Sollwert halten... -
Seite 16: Neigungsüberwachung
DE Bedienungsanleitung 8.3 Neigungsüberwachung Der Primus 2 H2N verfügt über keine Neigungsüberwachung. Der Primus 2 H2N+ verfügt über eine Neigungsüberwachung d.h. die tatsächliche Neigung der Laserebene wird ständig mit dem Vorgabewert (siehe 8.1) verglichen. Bei Bedarf wird die Neigung nachgeregelt, so daß die tatsächliche Neigung jederzeit mit der Vorgabe übereinstimmt. Die Nachrege- lung erfolgt im Rahmen der angegebenen Toleranz (siehe 3.2) Beschreibung COMMANDER 2 H2N/H2N+ 9.1 Allgemeine Produktbeschreibung Der COMMANDER 2 H2N/H2N+ ist ein robustes Kombigerät aus La- serempfänger und Fernbedienung für den professionellen Einsatz im Innen- und Außenbereich. Die Funkfernbedienung des COMMANDER 2 H2N/ H2N+ erlaubt das Steuern des PRIMUS 2 H2N/H2N+ in einem Radius von maximal 150 Metern. 9.2 Technische Daten Laserempfänger / Fernbedienung COMMANDER 2 H2N/H2N+ Bestell-Nr.:... -
Seite 17: Geräteaufbau Commander 2 H2N/H2N
DE Bedienungsanleitung 10 Geräteaufbau COMMANDER 2 H2N/H2N+ 10.1 Vorderseite Tastatur LCD-Anzeige für Fernbedienung LCD-Anzeige für Laserempfänger Libelle zum Ausrichten bei Markierarbeiten LED-Laserhöhenanzeige Sollniveau-Mittenmarkierung (50 mm von Gehäuseoberkante) Laser-Empfangsfeld (70mm) 10.2 Rückseite Batteriefach Halteklammer-Fixierung Gewinde M6 Kegelförmige Klammerführung Tonsignal - Ausgang LCD-Anzeige für Fernbedienung LCD-Anzeige für Laserempfänger LED-Laserhöhenanzeige... -
Seite 18: Fernbedienung Commander 2 H2N/H2N
DE Bedienungsanleitung 11 Fernbedienung COMMANDER 2 H2N/H2N+ 11.1 Anzeige - und Bedienelemente der Fernbedienung X/Y Neigungswert verringern Achsen NEIGEN aktivieren/ Prozentwerteingabe bestätigen X/Y Neigungswert erhöhen Warnsymbol (blinkt) Betriebsart MANUELL Modus ROTATION (blinkt bei Horizontierung) Drehzahl des Lasers (600 rpm) NEIGUNG Y-Achse Anzeige in Prozentwerten NEIGUNG X-Achse Anzeige in Prozentwerten Funktion NEIGUNG (Symbol blinkt bei Eingabe) Akku-/Batteriezustand des Lasers Die Bedienelemente auf der Fernbedienung haben die gleiche Funktion wie die des PRIMUS 2 H2N/H2N+ und sind in den Kapiteln 7 und 8 ausführlich beschrieben. -
Seite 19: Zusatzfunktionen Der Fernbedienung
DE Bedienungsanleitung 11.2 Zusatzfunktionen der Fernbedienung Bedienschritt Anzeige Hinweise PRIMUS 2 H2N/H2N+ Um die Betriebsart über die Fernbedienung in MANUELL wieder die Betriebsart MANUELL zu verlassen und schalten. in die Betriebsart AUTOMATIK zu 1. Laserempfänger wechseln, Tasten einschalten. und nochmals gleichzeitig drücken. 2. Tasten und gleichzeitig drücken. Betriebsart MANUELL PRIMUS 2 H2N/H2N+ Um den SLEEP- über die Fernbedienung Modus wieder zu in den SLEEP - Modus verlassen, die Taste schalten: nochmals 3 sec. drücken. Taste 3 sec. drücken. -
Seite 20: Laserempfänger Commander 2 H2N/H2N
DE Bedienungsanleitung 12 Laserempfänger COMMANDER 2 H2N/H2N+ 12.1 Anzeige - und Bedienelemente des Laserempfängers LCD-Anzeige BATTERIE Anzeige leuchtet auf: begrenzte Restlaufzeit (Batterie ca. 5h / Akku ca. 0,5h). Anzeige blinkt: Abschaltung steht kurz bevor, Akkus/Batterien ersetzen! LCD-Anzeige TIEFER Leuchtet auf, wenn sich die Laserlinie innerhalb des Sensorfensters, aber unterhalb der Nulllinie befindet. Zusätzlich leuchtet die rote LED neben dem Empfangsfeld und es ertönt zudem eine langsame Tonfolge. LCD-Anzeige ZIEL Leuchtet auf, wenn sich die Laserlinie auf Höhe der Nulllinie befindet. Zusätzlich leuchtet die grüne LED neben dem Empfangsfeld und es ertönt zudem ein Dauerton. LCD-Anzeige HÖHER Leuchtet auf, wenn sich die Laserlinie innerhalb des Sensorfensters, aber oberhalb der Nulllinie befindet. Zusätzlich leuchtet die gelbe LED neben dem Empfangsfeld und es ertönt zudem eine schnelle Tonfolge. LCD-Anzeige AUFLÖSUNG DETEKTORFELD Zeigt die aktuell eingestellte Auflösung an: 4=±4mm / 2=±2mm / 1=±1mm / 0=±0.5mm... -
Seite 21: Akkus/Batterien Tauschen Beim Commander 2 H2N/H2N
Achtung: Das Batterieband darf nicht zwischen Batteriefach-Klappe und Dichtung liegen, da sonst die Dichtigkeit des Gehäuses nicht mehr gewährleistet ist. 14 Wartung/Pflege 14.1 Wartung Der PRIMUS 2 H2N/H2N+ und der COMMANDER 2 H2N/H2N+ sind war- tungsfreie Geräte. Ist der PRIMUS 2 H2N/H2N+ oder der COMMANDER 2 H2N/H2N+ durch interne Fehler (Fehlermeldungen Err9-Err11) oder Beschä- digung nicht mehr funktionsfähig, die Geräte zur Reparatur einschicken an: NEDO GmbH & Co. KG Service-Abteilung Hochgerichtstraße 39 – 43 72280 Dornstetten / Germany 14.2 Pflege Die Laserdiode des Rotationslasers ist durch Glasscheiben geschützt. Zum einwandfreien Betrieb die Scheiben regelmäßig mit einem weichen Lap- pen reinigen. Kratzer in den Glasscheiben vermeiden. Verschmutzungen des Laserempfangsfeldes am COMMANDER 2 H2N/H2N+ beeinflussen die Emp- fangsqualität und Reichweite des Laserempfängers. Das staub- und wasser- dichte, teilweise gummierte Gehäuse mit üblichen Reinigungsmitteln reinigen. -
Seite 22: Prüfung Der Horizontalen Genauigkeit
3 mm ist! HINWEIS Die Prüfschritte 1 und 2 müssen nun für die Y-Achse wie beschrieben durchgeführt werden. Liegt der Wert von H außerhalb der Toleranz, muss der Primus 2 von einem autorisierten Kundendienst oder von Nedo justiert werden. -
Seite 23: Warn- Und Fehlermeldungen
Lage. HINWEIS Die Schwelle der TILT-Alarm Funktion kann von NEDO oder einem Servicepartner zwischen GROB, FEIN und AUS umgeschaltet werden. Es ist somit möglich, den TILT- Alarm zu deaktivieren. Standardmäßig ist die Schwelle GROB eingestellt. 15.2 Fehlermeldungen PRIMUS 2 H2N/H2N+... - Seite 116 NEDO GmbH & Co. KG Hochgerichtstraße 39 – 43 72280 Dornstetten Deutschland www.nedo.com info@nedo.com Art.-Nr. 061999 Technische Änderungen vorbehalten...
