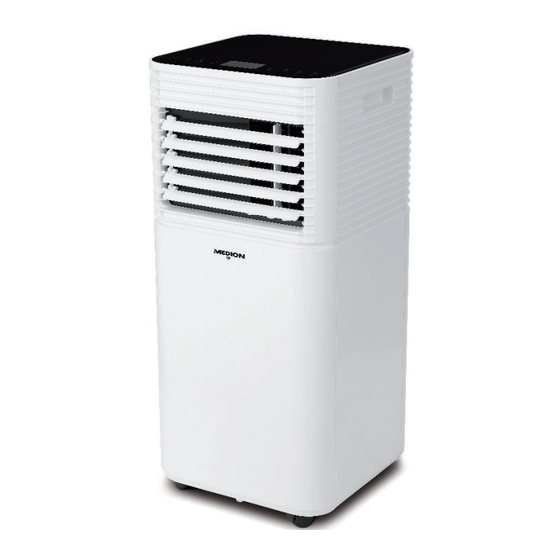

- Seite 1 Bedienungsanleitung Smarte mobile Klimaanlage MEDION ® MD 37216...
-
Seite 2: Inhaltsverzeichnis
Inhaltsverzeichnis Informationen zu dieser Bedienungsanleitung ........5 1.1. Zeichenerklärung ....................5 Bestimmungsgemäßer Gebrauch .............. 7 Sicherheitshinweise ..................8 3.1. Eingeschränkter Personenkreis ................ 8 3.2. Stromversorgung ....................9 3.3. Hinweise zum Kältemittel ................11 3.4. Produktspezifische Gefahren ................13 3.5. Geräuschemissionen ..................14 3.6. Lagerung und Transport ...................15 3.7. - Seite 3 Produktdatenblatt ..................46 Konformitätsinformation ................47 Serviceinformationen ................48 Impressum ....................49 Allgemeine Garantiebedingungen ............50 18.1. Allgemeines ......................50 18.2. Besondere Garantiebedingungen für die Vorort Reparatur bzw. den Vorort Austausch ..................51...
-
Seite 4: Informationen Zu Dieser Bedienungsanleitung
1. Informationen zu dieser Bedienungsanleitung Vielen Dank, dass Sie sich für unser Produkt entschieden haben. Wir wünschen Ihnen viel Freude mit dem Gerät. Lesen Sie vor Inbetriebnahme die Sicherheitshinweise aufmerksam durch. Beachten Sie die Warnungen auf dem Gerät und in der Bedie- nungsanleitung. - Seite 5 Weiterführende Informationen für den Gebrauch des Gerätes! Hinweise in der Bedienungsanleitung beachten! Wartungshandbuch beachten! • Aufzählungspunkt / Information über Ereignisse während der Bedienung Auszuführende Handlungsanweisung „ Auszuführende Sicherheitshinweise Schutzklasse I Elektrogeräte der Schutzklasse I sind Elektrogeräte die durchgehend mindestens Basisisolierung haben und entweder einen Geräteste- cker mit Schutzkontakt oder eine feste Anschlussleitung mit Schutz- leiter haben.
-
Seite 6: Bestimmungsgemäßer Gebrauch
2. Bestimmungsgemäßer Gebrauch Dieses Gerät dient zur Raumluftkühlung in geschlossenen In- nenräumen. Verwenden Sie das Gerät nicht im Freien. Das Gerät ist nur für den privaten und nicht für den industriel- len/kommerziellen Gebrauch bestimmt. Bitte beachten Sie, dass im Falle des nicht bestimmungsgemä- ßen Gebrauchs die Haftung erlischt: „... -
Seite 7: Sicherheitshinweise
3. Sicherheitshinweise 3.1. Eingeschränkter Personenkreis WARNUNG! Verletzungsgefahr! Verletzungsgefahr für Kinder und Personen mit ver- ringerten physischen, sensorischen oder mentalen Fä- higkeiten (beispielsweise teilweise Behinderte, älte- re Personen mit Einschränkung ihrer physischen und mentalen Fähigkeiten) oder Mangel an Erfahrung und Wissen (beispielsweise ältere Kinder). „... -
Seite 8: Stromversorgung
GEFAHR! Erstickungsgefahr! Verpackungsfolien können verschluckt oder unsachge- mäß benutzt werden, daher besteht Erstickungsgefahr! „ Alle verwendeten Verpackungsmaterialien (Folien, Plastikbeu- tel, Säcke, Polystyrolstücke usw.) nicht in der Reichweite von Kindern lagern. „ Lassen Sie Kinder nicht mit der Verpackung spielen. 3.2. Stromversorgung WARNUNG! Risiko eines Stromschlags/Kurzschlusses! Es besteht die Gefahr eines elektrischen Schlags/Kurz-... - Seite 9 „ Achten Sie darauf, dass das Netzkabel nicht mit heißen Ge- genständen oder Oberflächen in Berührung kommt. „ Nehmen Sie das Gerät nicht in Betrieb, wenn das Gerät, oder das Netzkabel sichtbare Schäden aufweisen oder das Gerät heruntergefallen ist. „ Bei einem Gewitter können am Stromnetz angeschlossene Geräte beschädigt werden.
-
Seite 10: Hinweise Zum Kältemittel
„ Benutzen Sie keine Mehrfachstecker. „ Verlängern Sie nicht das Netzkabel. „ Schalten Sie sofort das Gerät ab und ziehen Sie den Netzste- cker, wenn Sie einen unangenehmen Geruch (Brandgeruch) wahrnehmen. „ Nutzen Sie kein Wasser zum Reinigen. „ Verwenden Sie keine brennbaren Reinigungsmittel. „... - Seite 11 Aufgrund der hohen Entflammbarkeit des Kältemittels sind be- sondere Vorsichtsmaßnahmen zu beachten. WARNUNG! Brandgefahr! Das Kühlsystem des Gerätes enthält das natürliches Käl- temittel Propan R290. „ Der Kältemittelkreislauf darf nicht beschädigt werden. „ Bei Betrieb, Lagerung und Aufstellung sollte der Raum eine Fläche von mindestens 9 m²...
-
Seite 12: Produktspezifische Gefahren
„ Die Einhaltung der nationalen Gasvorschriften ist zu beach- ten. „ Verwenden Sie das Gerät nur mit dem vorgesehenen Kälte- mittel R290. Wartungs-und Reparaturarbeiten am Kältemittelkreis- lauf nur durch eine Fachkraft nach Herstellervorgaben durchführen lassen. Für Reparaturanweisungen kontaktieren Sie den Ser- vice. -
Seite 13: Geräuschemissionen
„ Achten Sie darauf, dass in der Nähe des Gerätes keine Stoffe wie Gardinen o. ä. hängen/liegen, die sich im Gerät verfangen könnten. „ Betreiben Sie das Gerät nicht auf unebenen Flächen oder in der Nähe von Treppen. Vermeiden Sie während des Ge- brauchs ein Kippen des Gerätes (z. -
Seite 14: Lagerung Und Transport
3.6. Lagerung und Transport „ Das Gerät möglichst immer senkrecht transportieren. Nach einem Transport erst nach 24 Stunden ans Netz anschließen und einschalten, damit sich der Kältemittelkreislauf nach dem Transport beruhigen kann. „ Entleeren Sie vor Lagerung und Transport immer den Wasser- auffangbehälter und den Kondensatabflussschlauch. - Seite 15 WARNUNG! Explosionsgefahr! Bei unsachgemäßem Auswechseln der Batterien be- steht Explosionsgefahr! „ Ersetzen Sie die Batterien nur durch denselben oder einen gleichwertigen Typ. „ Versuchen Sie niemals, Batterien wieder aufzuladen. Es be- steht Explosionsgefahr! „ Setzen Sie Batterien niemals übermäßiger Wärme (wie Son- nenschein, Feuer oder dergleichen) aus.
-
Seite 16: Lieferumfang
` Das Klimagerät muss vor jedem Gebrauch auf Beschädigungen überprüft wer- den. Mit dem von Ihnen erworbenen Paket haben Sie erhalten: • Smarte mobile Klimaanlage MD 37216 • Gelenkrollen (4 Stück, vormontiert) • Abluftschlauch ca. 1,5 m •... -
Seite 17: Geräteübersicht
5. Geräteübersicht 5.1. Vorderseite Bedienfeld Tragegriff Luftauslass mit von Hand verstellbaren Lamellen Gelenkrollen... -
Seite 18: Rückseite
5.2. Rückseite Obere Ansaugöffnung mit Filtersieb Abluftöffnung Untere Ansaugöffnung mit Filtersieb Kondensatabflussöffnung... -
Seite 19: Bedienpanel
5.3. Bedienpanel Bedientasten Klimagerät Lock 1) Tastensperre ein-/ausschalten Sleep 2) Schlafmodus ein-/ausschalten Timer 3) Timer einstellen (automatischer Start/Stop) 4) Temperatur/Timer erhöhen 5) Display Down 6) Temperatur/Timer verringern Speed 7) Lüftergeschwindigkeit einstellen Mode 8) Betriebsmodus einstellen Power 9) Gerät ein-/ausschalten... - Seite 20 5.3.1. Display Anzeigen Display 1) Drahtlosnetzwerk aktiviert 2) Display-Fenster 3) Tastensperre aktiviert 4) Schlafmodus aktiviert 5) Lüftermodus aktiviert 6) Kühlmodus aktiviert 7) Entfeuchtungsmodus aktiviert 8) Timer aktiviert 9) Niedrige Lüftergeschwindigkeit aktiviert 10) Hohe Lüftergeschwindigkeit aktiviert...
-
Seite 21: Fernbedienung
5.4. Fernbedienung Bedientasten Fernbedienung 1) Temperatur/Timer erhöhen 2) Hohe Lüftergeschwindigkeit einstellen 3) Temperatur/Timer verringern 4) Niedrige Lüftergeschwindigkeit einstellen 5) Schlafmodus einschalten 6) Timer einschalten... -
Seite 22: Fensterkit
7) Kühlmodus einschalten 8) Entfeuchtungsmodus einschalten 9) Lüftermodus einschalten 10) Anzeigeart wechseln (°C oder °F) 11) Gerät ein-/ausschalten 5.5. Fensterkit Reißverschluss Textildichtung Klettbandleiste (nicht dargestellt, am Rand der Textildichtung) Klettband... -
Seite 23: Gerät Vorbereiten/Aufstellen
6. Gerät vorbereiten/aufstellen ` Entfernen Sie sämtliches Verpackungsmaterial und überprüfen Sie das Gerät auf eventuelle Beschädigungen, bevor Sie es in Betrieb nehmen. Warnung! Brandgefahr! Das Kühlsystem des Gerätes enthält das natürliche Käl- temittel Propan R-290. „ Bei Betrieb, Lagerung und Aufstellung sollte der Raum eine Fläche von mindestens 9 m²... -
Seite 24: Abluftschlauch Montieren
` Um ein Auslaufen von Wasser zu vermeiden, beachten Sie, das der Schlauch mindestens ein Gefälle von 20 % haben muss. ` Sichern Sie den Schlauch am Abfluss oder Behälter, um einen unkontrollier- ten Wasserausfluss zu verhindern, da der Wasserdruck recht stark ist und den Schlauch bewegen kann. - Seite 25 ` Schließen Sie Ihr Fenster, um das Fensterkit am Fenster zu befestigen. ` Sichern Sie das Fensterkit bei Bedarf mit Klebeband. Wir empfohlen, den Spalt zwischen dem Adapter und den Seiten des Fensters für maximale Effi- zienz abzudichten. ` Platzieren Sie das Gerät in der Nähe eines Fensters oder einer Tür.
-
Seite 26: Fensterkit Montieren
6.3. Fensterkit montieren ` Montieren Sie das Fensterkit wie nachfolgend beschrieben. Sie können das Gerät auch ohne das Fensterkit nutzen. Hängen Sie dann den Abluftschlauch aus dem Fenster und schließen Sie es soweit wie möglich, damit keine warme Luft zurückströmen kann. 6.3.1. -
Seite 27: Nutzen Des Fensterkits Bei Einem Dachfenster
6.3.2. Nutzen des Fensterkits bei einem Dachfenster Bringen Sie das Fensterkit am Fenster an, um ein Eindringen der Außenluft sowie der Abluft des Klimageräts zu verhindern. ` Öffnen Sie das Fenster. ` Markieren Sie die Mitte (M) der Fensterdichtung. ` Markieren Sie die Mitte des Fensterrahmens. ` Kleben Sie das Klettband auf den Fensterrahmen des Dachfensters (innen, auf- der Seite, wo sich der Fenstergriff befindet), ca. -
Seite 28: Lamellen Am Luftauslass Einstellen
6.4. Lamellen am Luftauslass einstellen WARNUNG! Verletzungsgefahr! Schnittgefahr durch rotierende Rotorblätter. „ Stecken Sie keine Finger oder Gegenstände durch das Schutzgitter im Gehäuse. „ Schalten Sie das Gerät aus und ziehen Sie den Netz- stecker aus der Steckdose, bevor Sie die Lamellen einstellen. -
Seite 29: Bedienung
7. Bedienung ` Stecken Sie den Netzstecker in eine geeignete Steckdose. Nachdem Sie den Stecker eingesteckt haben, ertönt ein Signalton. Das Gerät befindet sich dann im Stand-By-Modus. 7.1. Gerät ein-/ausschalten G E R ÄT E I N / A U S S C H A LT E N , um ` Drücken Sie die Taste oder das Gerät einzuschalten. -
Seite 30: Lüftermodus
Alternativ können Sie die Lüftergeschwindigkeit über die Fernbedienung anwählen. Es sind folgende Lüftergeschwindigkeiten möglich: N I E D R I G E L Ü F T E R G E S C H W I N D I G K E I T E I N S T E L L E N –... -
Seite 31: Schlafmodus
7.2.4. Schlafmodus Im Schlafmodus wird die Lüftergeschwindigkeit reduziert und die Be- triebsleuchten werden ausgeschaltet. Der Schlafmodus kann nur im Kühlmodus aktiviert werden. ` Wählen Sie den Kühlmodus am Klimagerät oder über die Fernbedienung aus. Die Betriebsleuchte leuchtet. S C H L A F M O D U S A K T I V I E R E N , um ` Drücken Sie die Taste oder den Schlafmodus zu aktivieren. -
Seite 32: Tastensperre
` Um den Timer auszuschalten, drücken Sie erneut die Taste oder Die Betriebsleuchte erlischt. 7.4. Tastensperre ` Drücken und halten Sie die Taste für ca. 3 Sekunden, um die Tastensperre ein- oder auszuschalten. Die Betriebsleuchte leuchtet bei aktivierter Tastensperre. Die Tasten sind nicht bedienbar. 7.5. -
Seite 33: Sicherheitsfunktionen
7.6. Sicherheitsfunktionen 7.6.1. Automatisches Abtauen Bei niedrigen Raumtemperaturen kann sich während im Betrieb Frost am Verdamp- fer bilden. Das Gerät beginnt automatisch mit der Abtauung und die POWER-LED blinkt. • Wenn das Gerät im Kühlmodus oder Entfeuchtungsmodus betrieben wird, er- kennt der Umgebungstemperaturfühler, dass die Temperatur der Verdampfer- spule unter -1°C liegt. -
Seite 34: Steuerung Des Klimagerätes Über Die App
12 oder höher • Die frei erhältliche MEDION Air App Die Steuerung über die MEDION Air App funktioniert nur im 2,4 GHz WLAN Netz, ein Betrieb im 5 GHz WLAN Netz ist nicht möglich. 8.2. Installation über Google Play Store® oder Apple®... -
Seite 35: Einrichtung Der App Und Verbindung Mit Dem Klimagerät
` Stellen Sie sicher, dass das WLAN Signal in dem Anwendungsraum des Klimage- rätes ausreichend stark ist. Die Steuerung über die MEDION Air App funktioniert nur im 2,4 GHz WLAN Netz, ein Betrieb im 5 GHz WLAN Netz ist nicht möglich. -
Seite 36: Fehlerbehebung
9. Fehlerbehebung Bei einer Störung des Geräts prüfen Sie bitte zunächst, ob Sie das Problem mit Hilfe der folgenden Übersicht selbst beheben können. Versuchen Sie auf keinen Fall, die Geräte selbst zu reparieren. Wenn eine Reparatur notwendig ist, wenden Sie sich bitte an unser Service Center oder eine andere ge- eignete Fachwerkstatt. - Seite 37 Problem Mögliche Ursache Fehlerbehebung Die Fernbedie- Die Batterien sind nicht Legen Sie die Batterien korrekt ein. nung funktioniert richtig eingelegt. nicht. Sie sind weiter als 5 Verringern Sie die Distanz zum Ge- Meter von dem Gerät rät. entfernt. Der Weg zwischen Fernbedienung und In- Entfernen Sie das Hindernis.
- Seite 38 Problem Mögliche Ursache Fehlerbehebung Das Gerät ist sehr Das Gerät steht auf ei- Stellen Sie das Gerät auf eine laut. ner unebenen Ober- harte glatte Oberfläche. fläche. Es sind lose, vibrieren- Sichern und befestigen Sie die de Teile vorhanden. Teile. Das Geräusch klingt Lärm entsteht durch strömendes wie fließendes Wasser.
-
Seite 39: Reinigung
10. Reinigung WARNUNG! Stromschlaggefahr! Es besteht die Gefahr eines elektrischen Schlags durch stromführende Teile. „ Das Gerät darf nicht in Wasser oder andere Flüssig- keiten getaucht oder unter fließendes Wasser gehal- ten werden, da dies zu einem Stromschlag führen kann. „... - Seite 40 ` Drücken Sie die Taste oder , um das Gerät auszuschalten. ` Ziehen Sie den Netzstecker aus der Steckdose. ` Reinigen Sie das Gehäuse nur mit einem weichen, feuchten Tuch oder einem weichen, dünnen Küchentuch. ` Befeuchten Sie das Tuch mit milden Seifenwasser, um hartnäckigen Schmutz zu entfernen.
- Seite 41 ` Drehen Sie die Filtersiebe um und spülen Sie die Fil- tersiebe unter fließendem Wasser aus. Lassen Sie das Wasser in entgegengesetzter Richtung des Luftstroms durch den Filtersieb laufen. ` Legen Sie die Filtersiebe beiseite und lassen Sie sie voll- ständig an der Luft trocknen.
-
Seite 42: Außerbetriebnahme Und Lagerung
11. Außerbetriebnahme und Lagerung Wenn das Gerät über einen längeren Zeitraum nicht benutzt wird, muss das Gerät gereinigt und vollständig getrocknet sein. HINWEIS! Geräteschaden! Der Verdampfer im Geräteinneren muss vor dem La- gern getrocknet werden, um Bauteilbeschädigungen oder Schimmelbildung zu vermeiden. „... -
Seite 43: Entsorgung
12. Entsorgung VERPACKUNG Ihr Gerät befindet sich zum Schutz vor Transportschäden in einer Verpa- ckung. Verpackungen sind aus Materialien hergestellt, die umweltscho- nend entsorgt und einem fachgerechten Recycling zugeführt werden können. GERÄT Alle mit dem nebenstehenden Symbol gekennzeichneten Altgeräte dür- fen nicht im normalen Hausmüll entsorgt werden. -
Seite 44: Technische Daten
13. Technische Daten Klimagerät Modell MD 37216 MEDION AG Am Zehnthof 77 Inverkehrbringer 45307 Essen Deutschland Handelsregister-Nummer HRB 13274 Spannungsversorgung AC 220-240 V~ 50 Hz Nennleistungsaufnahme 1005 Watt Sicherung 4,5 A Kühlleistung 9000 BTU Kältemittel R290 Kältemittelmenge 170 g Leistungsstufen Maximale Raumgröße... -
Seite 45: Produktdatenblatt
EERd Nenn-Leistungszahl im Heizbetrieb COPd Leistungsaufnahme im Betriebszustand „Temperaturregler aus Leistungsaufnahme im Bereitschaftszustand Stromverbrauch von Einkanal-/Zweikanal- Raumklimageräten (getrennte Angabe für 1,002 kWh/h Kühlbetrieb und Heizbetrieb) Schallleistungspegel dB(A) Treibhauspotenzial MEDION AG, Am Zehnthof 77, Kontaktadresse für weitere Informationen: 45307 Essen, Germany... -
Seite 46: Konformitätsinformation
15. Konformitätsinformation Hiermit erklärt die MEDION AG, dass sich dieses Gerät in Übereinstim- mung mit den grundlegenden Anforderungen und den übrigen ein- schlägigen Bestimmungen befindet: • Funkanlagenrichtlinie 2014/53/EU • Öko-Design Richtlinie 2009/125/EG (und Öko-Design Verordnung 2011/626) • RoHS-Richtlinie 2011/65/EU... -
Seite 47: Serviceinformationen
Ihre Erfahrungen austauschen und Ihr Wissen weiter- geben. Sie finden unsere Service Community unter community.medion.com. • Gerne können Sie auch unser Kontaktformular unter www.medion.com/contact nutzen. • Selbstverständlich steht Ihnen unser Serviceteam auch über unsere Hotline oder postalisch zur Verfügung. -
Seite 48: Impressum
Diese Bedienungsanleitung ist urheberrechtlich geschützt. Vervielfältigung in mechanischer, elektronischer und jeder anderen Form ohne die schriftliche Genehmigung des Herstellers ist verboten. Das Copyright liegt bei der Firma: MEDION AG Am Zehnthof 77 45307 Essen Deutschland Bitte beachten Sie, dass die oben stehende Anschrift keine Retourenanschrift ist. -
Seite 49: Allgemeine Garantiebedingungen
18. Allgemeine Garantiebedingungen 18.1. Allgemeines Die Laufzeit der Garantie beträgt 24 Monate und beginnt am Tag des Kaufs des Pro- duktes. Die Garantie bezieht sich auf Material- und Produktionsschäden aller Art, die bei normaler Verwendung auftreten können. Bitte bewahren Sie den originalen Kaufnachweis gut auf. Der Garantiegeber behält sich vor, eine Garantiereparatur oder eine Garantiebestätigung zu verweigern, wenn dieser Nachweis nicht erbracht werden kann. -
Seite 50: Ausschluss
die anfallenden Kosten in Form einer Handling Pauschale sowie die kostenpflichti- ge Reparatur für Material und Arbeit nach einem Kostenvoranschlag dem Kunden in Rechnung zu stellen. Hierüber werden Sie als Kunde vorab informiert; es obliegt Ih- nen diesem Vorgehen zuzustimmen oder abzulehnen. 18.1.2. - Seite 51 • Sie sind für die Konfiguration und Verbindung ggf. vorhandener, externer Geräte nach der Inanspruchnahme der Dienstleistung durch den Garantiegeber selbst verantwortlich. • Der kostenfreie Storno-Zeitraum für die Vorort Reparatur bzw. den Vorort Aus- tausch beträgt mind. 48 Stunden, danach müssen die uns durch den verspäte- ten oder nicht erfolgten Storno entstandenen Kosten in Rechnung gestellt wer-...
