Die Rohre Durch Die Wanddurchführung Führen; Die Einheit Auf Der Montageplatte Befestigen; Konfiguration; Inbetriebnahme - Daikin FTXP50M2V1B Installationsanleitung

a b
c
d
f
e
a Ablaufschlauch
b Verbindungskabel
c Montageplatte (Zubehör)
d Kältemittelrohre
e Inneneinheit-Befestigungsschraube M4×12L (Zubehör)
f Unterer Rahmen

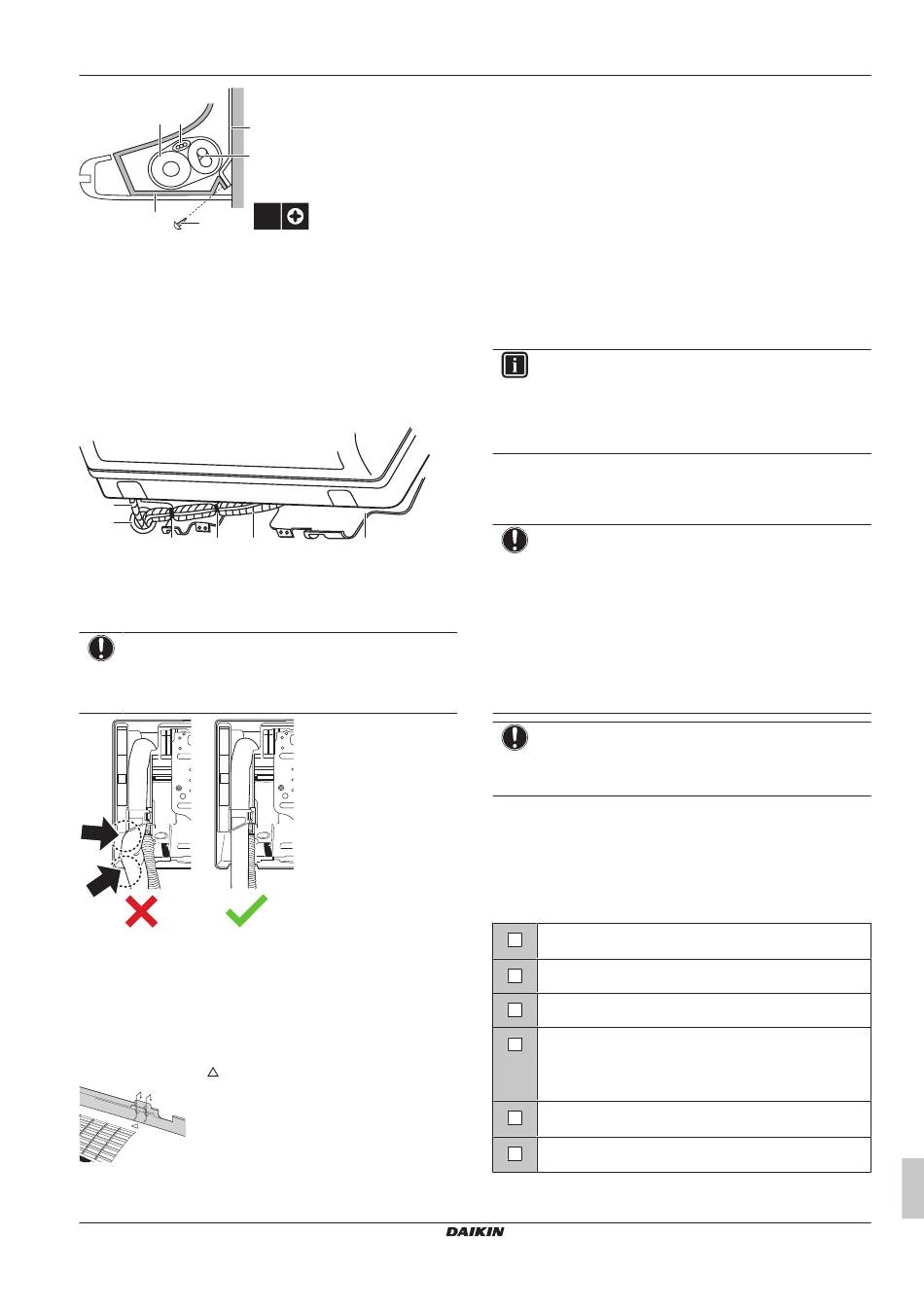

8.2 Die Rohre durch die
Wanddurchführung führen
1 Verlegen Sie die Kältemittelrohre entlang des Rohrverlauf, wie
er auf der Montageplatte gekennzeichnet ist.
a
b
c c d
a Ablaufschlauch
b Dieses Loch mit Kitt oder Dichtungsmaterial abdichten
c Vinyl-Klebeband
d Isolierband
e Montageplatte (Zubehör)
HINWEIS
▪ Kältemittelleitungen NICHT biegen.
▪ Die Kältemittelleitungen NICHT auf den unteren
Rahmen oder das Frontgitter drücken.
2 Den Abflussschlauch und die Kältemittelrohre durch die
Wanddurchführung führen und die Lücken mit Kitt ausfüllen.
8.3 Die Einheit auf der Montageplatte
befestigen
1 Die Inneneinheit auf die
Benutzen Sie die " "-Markierungen zur Orientierung.
FTXP-M, FTXF-D, ATXF-A
Innenraum-Klimagerät von Daikin
3P697800-1 – 2022.06
2×
e
Wandhalterungshaken setzen.
2 Drücken Sie mit beiden Händen auf den unteren Rahmen der
Einheit, um sie auf die unteren Haken der Montageplatte zu
setzen. Darauf achten, dass die Kabel NICHT eingequetscht
werden.
Hinweis: Achten Sie darauf, dass sich das Verbindungskabel
NICHT an der Inneneinheit verfangen kann.
3 Drücken Sie mit beiden Händen auf die untere Kante der
Inneneinheit, damit sie fest auf den Haken der Montageplatte
einrastet.
4 Die Inneneinheit mit den 2 Inneneinheit-Befestigungsschrauben
M4×12L (Zubehör) auf der Montageplatte befestigen.
9

Konfiguration

INFORMATION
Falls in 1 Raum 2 Inneneinheiten installiert sind, legen Sie
für 2 Benutzerschnittstellen unterschiedliche Adressen
fest. Das Verfahren wird in der Referenz für Installateure
beschrieben, deren
"1.1 Informationen zu diesem
10

Inbetriebnahme

HINWEIS
Allgemeine Checkliste für die Inbetriebnahme. Neben
den Anweisungen zur Inbetriebnahme in diesem Kapitel ist
auch eine allgemeine Checkliste für die Inbetriebnahme im
Daikin Business Portal
erforderlich).
Die allgemeine Checkliste für die Inbetriebnahme soll die
Anweisungen in diesem Kapitel ergänzen und kann als
Richtlinie und Vorlage für die Berichterstellung während
der Inbetriebnahme und Übergabe an den Benutzer
verwendet werden.
HINWEIS
Betreiben Sie das Gerät IMMER mit Thermistoren und/
oder Drucksensoren/-schaltern. Die Missachtung dieses
Hinweises kann zu einem Brand des Verdichters führen.
10.1

Checkliste vor Inbetriebnahme

1 Überprüfen Sie die unten aufgeführten Punkte, nachdem die
Einheit installiert worden ist.
2 Die Einheit schließen.
3 Die Einheit einschalten.
Sie haben die vollständigen Installationsanweisungen wie
im Monteur-Referenzhandbuch aufgeführt, gelesen.
Die Inneneinheiten sind ordnungsgemäß installiert.
Das Außengerät ist ordnungsgemäß montiert.
Lufteinlass und Luftauslass
Vergewissern Sie sich, dass Lufteinlass und Luftauslass
der Einheit NICHT durch Papier, Pappe oder andere
Materialien verstopft sind.
Es gib keine fehlenden
Phasenumkehr.
Die Kältemittelrohre
thermisch isoliert.
9 Konfiguration
Ortsangabe finden Sie in
Dokument" [ 4 8].
verfügbar (Authentifizierung
Phasen und keine
(Gas und Flüssigkeit) sind
Installationsanleitung
