Installation
X1-Hybrid G4 M-Serie
Zahl Menge Beschreibung
Wechselrichter der Serie X1-Hybrid G4
1
Halterung
1
(Spreizdübel, Dichtung, Blechschraube) *3
3
M5 Innensechskantschraube
1
3/2 Wasserdichter Stecker mit RJ45
Manuell
1
Schnellinstallationsanleitung
1
Pocket WiFi
1
Zähler (optional)
1
X1-Hybrid G4 D-Serie
Zahl Menge Beschreibung
Wechselrichter der Serie X1-Hybrid G4
1
Halterung
1
(Spreizdübel, Dichtung, Blechschraube) *3
3
M5 Innensechskantschraube
1
Wasserdichter Stecker mit RJ45
4/3
1 Manuell
Schnellinstallationsanleitung
1
1 Pocket WiFi
PV-Klemme (positiv*2, negativ*2)
4
1 Wasserdichte Abschirmung
3 8 mm Aderendhülse
2 mm
6
Batterieanschlussklemmen (positiv*1, negativ*1)
2
1 RJ45-Klemme
OT-Klemme (Wechselrichter-Erdung)
1
RJ45-Klemmenadapter
1
CT
1
Zähler (optional)
1
Hinweis:
Mit „★" gekennzeichnetes „E" gibt an, dass der Wechselrichter der Serie M mit
3 Teilen für Australien und 2 Teilen für andere Länder ausgestattet ist und der
Wechselrichter der Serie D mit 4 Teilen für Australien und 3 Teilen für andere
Länder ausgestattet ist.
24
Aderendhülse

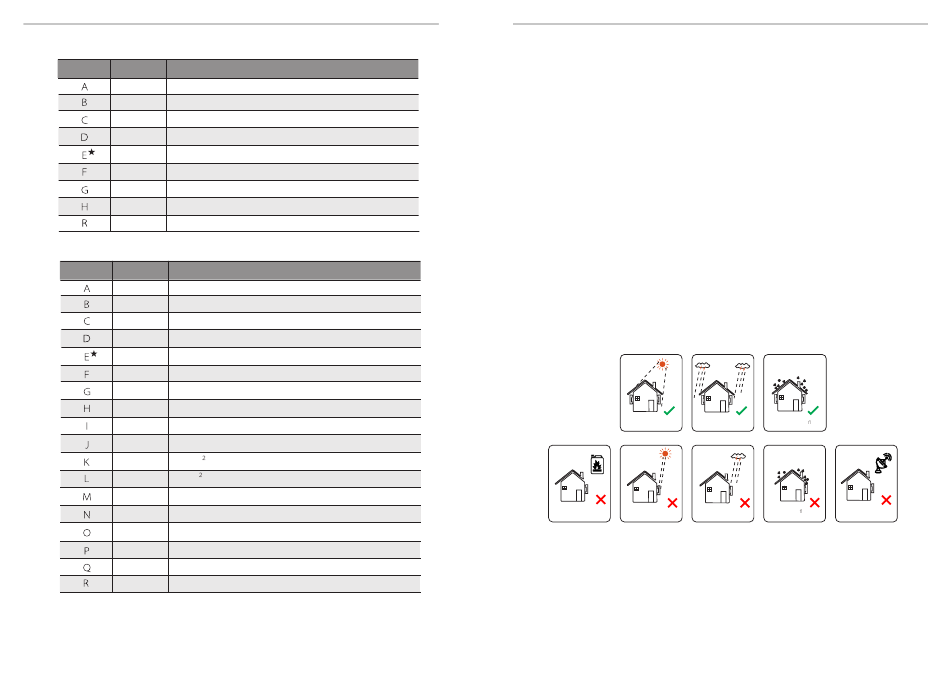

4.3 Installationsvorkehrung

Die Schutzart der Wechselrichter der Serie X1-Hybrid G4 ist IP65, sodass der
Wechselrichter im Freien installiert werden kann.
Prüfen Sie die Installationsumgebung und achten Sie bei der Installation auf
folgende Bedingungen:
• Keinem starken Licht aussetzen.
• Kontakt mit brennbaren Baustoffen verhindern.
• Nicht in die Näher von brennbaren und explosiven Gasen oder Flüssigkeiten
(z. B. dort, wo Chemikalien gelagert werden) bringen.
• Keiner kalten Luft direkt aussetzen.
• Nicht in die Nähe von TV-Antennen oder Kabeln bringen.
• Nicht in Gebieten über 3000 Metern über dem Meeresspiegel einsetzen.
• Nicht bei Niederschlag oder hoher Luftfeuchtigkeit installieren, da dies zu
Korrosion oder Beschädigung der Innenteile führen kann.
• Das System außerhalb der Reichweite von Kindern halten.
Wenn der Wechselrichter in einem engen Bereich installiert ist, achten Sie
darauf, ausreichend Platz für die Wärmeabfuhr zu reservieren.
Die Umgebungstemperatur des Aufstellungsortes beträgt -35 °C ~ 60 °C.
Die Wand darf nicht mehr ±5° geneigt sein.
Direkte Sonneneinstrahlung, Regen und Schneewetter vermeiden.
Keine direkte
Keine Regeneinwirkung
Sonneneinstrahlung
Von brennbaren
Direkte
Regeneinwirkung
Gegenständen fernhalten
Sonneneinstrahlung
Installation
Keine Schneeau age
Halten Sie sich von
Schneeau age
Antennenkabeln fern
