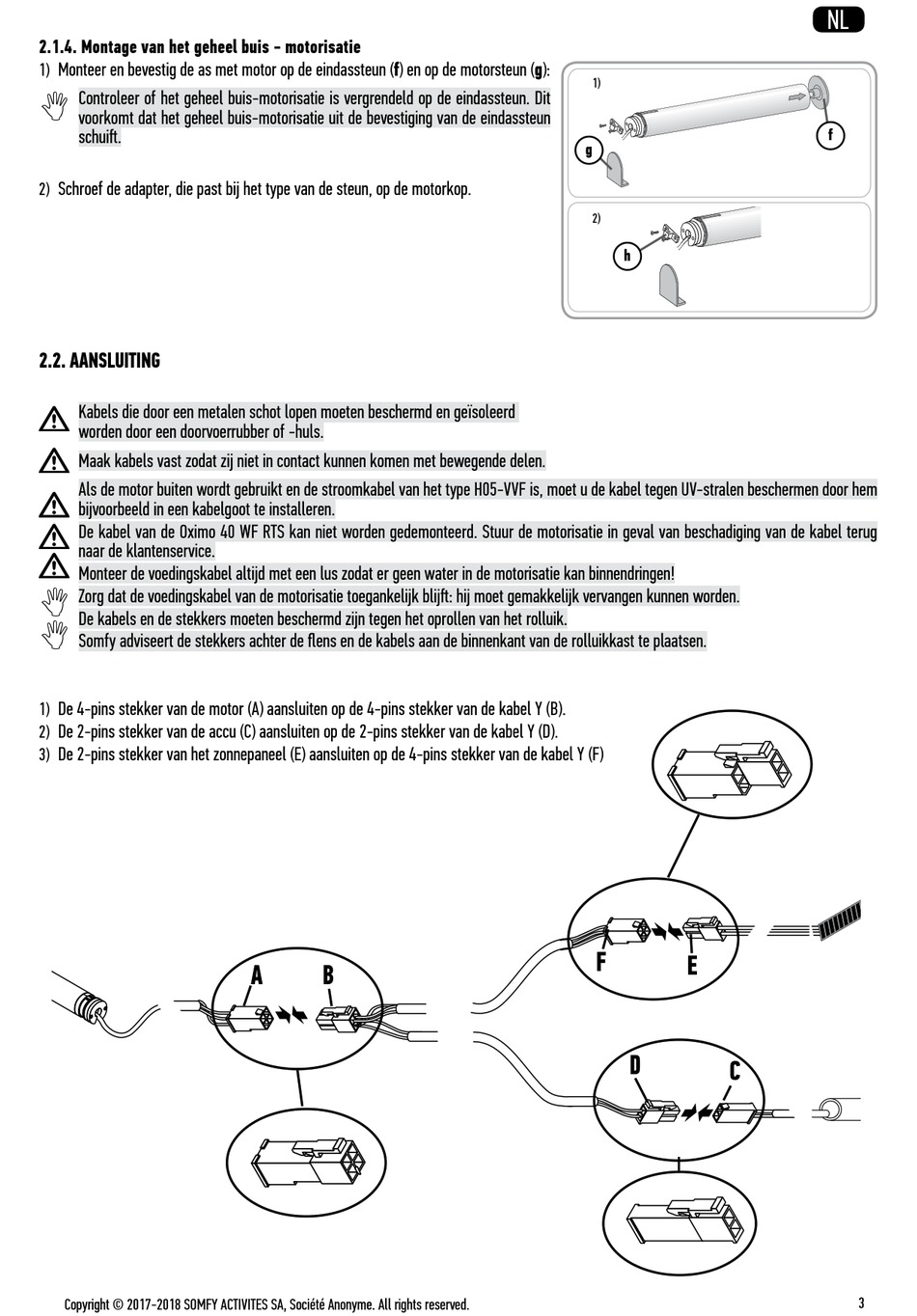

2.1.4. Montage van het geheel buis - motorisatie
Monteer en bevestig de as met motor op de eindassteun (f) en op de motorsteun (g):
1)
Controleer of het geheel buis-motorisatie is vergrendeld op de eindassteun. Dit

voorkomt dat het geheel buis-motorisatie uit de bevestiging van de eindassteun
schuift.
Schroef de adapter, die past bij het type van de steun, op de motorkop.
2)

2.2. AANSLUITING

Kabels die door een metalen schot lopen moeten beschermd en geïsoleerd
worden door een doorvoerrubber of -huls.
Maak kabels vast zodat zij niet in contact kunnen komen met bewegende delen.
Als de motor buiten wordt gebruikt en de stroomkabel van het type H05-VVF is, moet u de kabel tegen UV-stralen beschermen door hem
bijvoorbeeld in een kabelgoot te installeren.
De kabel van de Oximo 40 WF RTS kan niet worden gedemonteerd. Stuur de motorisatie in geval van beschadiging van de kabel terug
naar de klantenservice.
Monteer de voedingskabel altijd met een lus zodat er geen water in de motorisatie kan binnendringen!
Zorg dat de voedingskabel van de motorisatie toegankelijk blijft: hij moet gemakkelijk vervangen kunnen worden.

De kabels en de stekkers moeten beschermd zijn tegen het oprollen van het rolluik.

Somfy adviseert de stekkers achter de flens en de kabels aan de binnenkant van de rolluikkast te plaatsen.
De 4-pins stekker van de motor (A) aansluiten op de 4-pins stekker van de kabel Y (B).
1)
De 2-pins stekker van de accu (C) aansluiten op de 2-pins stekker van de kabel Y (D).
2)
De 2-pins stekker van het zonnepaneel (E) aansluiten op de 4-pins stekker van de kabel Y (F)
3)
