SolaX Power X1-EVC-7.2K Schnellinstallationsanleitung Seite 2

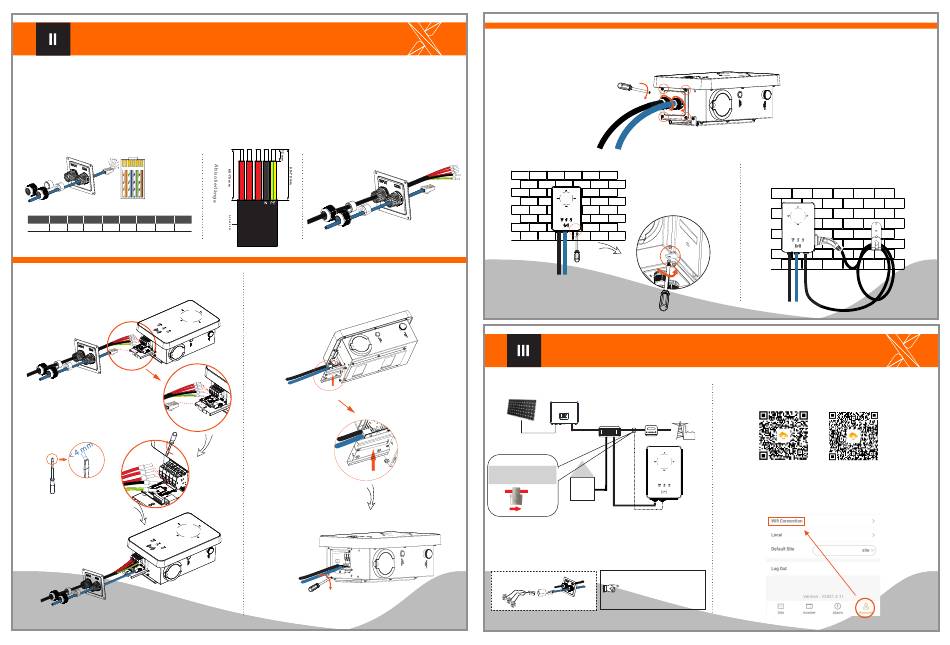

Installationsschritte
SCHRITT 6: Stecken Sie das vorbereitete Kommunikationskabel in der unten abgebildeten Reihenfolge durch den wasserdichten Stecker (bei
selbstkonfektionierten Kabeln zusätzlich die Adern in die RJ45-Klemmen stecken und dann mit einer Crimpzange festdrücken).
SCHRITT 7: Isolieren Sie den Außenmantel des Eingangskabels auf einer Länge von 60-70 mm ab und stellen Sie sicher, dass alle Drähte die
Klemmleisten mit etwas Überlänge erreichen können. Isolieren Sie mit der Abisolierzange ca. 12 mm Isolierung vom Ende aller farbigen Drähte
wie unten ab. Quetschen Sie dann die Aderendhülse mit der Crimpzange.
SCHRITT 8: Stecken Sie das Eingangskabel in der unten gezeigten Reihenfolge durch den wasserdichten Stecker.
1) Weiß mit orangefarbenen Streifen
2) Orange
3) Weiß mit grünen Streifen
1 2 3 4 5 6 7 8
4) Blau
5) Weiß mit blauen Streifen
6) Grün
③
7) Weiß mit braunen Streifen
②
8) Braun
①
1 2 3 4 5 6 7 8
PIN
L1_CT+ L1_CT- L2_CT+ A1 B1 L2_CT- L3_CT+ L3_CT-
Definition
* PIN 3, 6, 7, 8 ist null für einphasig.
SCHRITT 9: Stecken Sie die Drähte in die entsprechenden Bohrungen
der Klemmleisten und blockieren Sie dann die Klemmen mit dem
geraden Schraubendreher.
(Drehmoment: 1,5 ~ 1,8 Nm)
L1
L2
L3
N
PE
③
②
①
L1 L2 L3 L1 L2 L3
SCHRITT 10: Drücken Sie die Feder nach oben und schieben Sie
die Grundplatte der Kommunikationsplatine hinein. Drehe Sie
dann die Senkschraube ein.
(Drehmoment: 0,8 ~ 1,5 Nm)
SCHRITT 11: Schieben Sie die hintere Abdeckung in die entsprechende Position der Kabel und ziehen Sie die selbstschneidenden Schrauben mit
dem Kreuzschlitzschraubendreher fest. Ziehen Sie dann den wasserdichten Befestigungskopf fest.
(Drehmoment: 2 ~ 2,5 Nm)
SCHRITT 12: Hängen Sie das EV-Ladegerät vorsichtig auf und fixieren Sie das EV-Ladegerät mit der Blechschraube und
Kreuzschlitzschraubendreher.
CT- und WLAN-Verbindung
► CT-Anschluss
Diagramm:
PV-Array
Wechselrichter
Elektrizitätszähler,
bidirektional
AC-Verteilerkasten
CT
Notiz: Der Pfeil auf dem CT muss
auf das öffentliche Netz zeigen.
andere
Strom aus dem
L-Linie Heimverbraucher
öffentlichen Netz
CT
- Befestigen Sie den CT am öffentlichen Stromnetz fest.
- Stecken Sie das andere Ende des Kommunikationskabels und
den Anschluss des CT auf jeder Seite des Adapters ein.
HINWEIS!
Netz EV-Ladegerät
• Platzieren Sie den CT nicht auf dem N-Leiter oder dem
PE-Leiter.
• Platzieren Sie den CT nicht gleichzeitig am N- und L-
Leiter.
• Platzieren Sie den CT nicht auf nicht isolierten Drähten.
• Bei Verwendung des dreiphasigen CZ klemmen Sie bitte
die CT-Klemmen auf die entsprechenden Phasen.
dem
Verbinden Sie beim Steckertyp den Ladestecker mit dem EV-
Ladegerät und hängen Sie das Verbindungskabel an den Haken.
(Drehmoment: 2 ~ 2,5 Nm)
► WLAN-Verbindung
Schritt 1: Verwenden Sie Ihr Smartphone, um den folgenden QR-Code zu
scannen, oder suchen Sie im Browser nach dem Schlüsselwort
„SolaXCloud", um die Überwachungs-App herunterzuladen.
Elektrizitätsnetz
Google
iOS
Schritt 2: Erstellen Sie ein neues Konto in der Überwachungs-App.
Schritt 3: Melden Sie sich an und wechseln Sie in der App zur Kontoseite.
Klicken Sie dann auf „WLAN-Verbindung" und folgen Sie den Anweisungen,
um den Vorgang abzuschließen.
