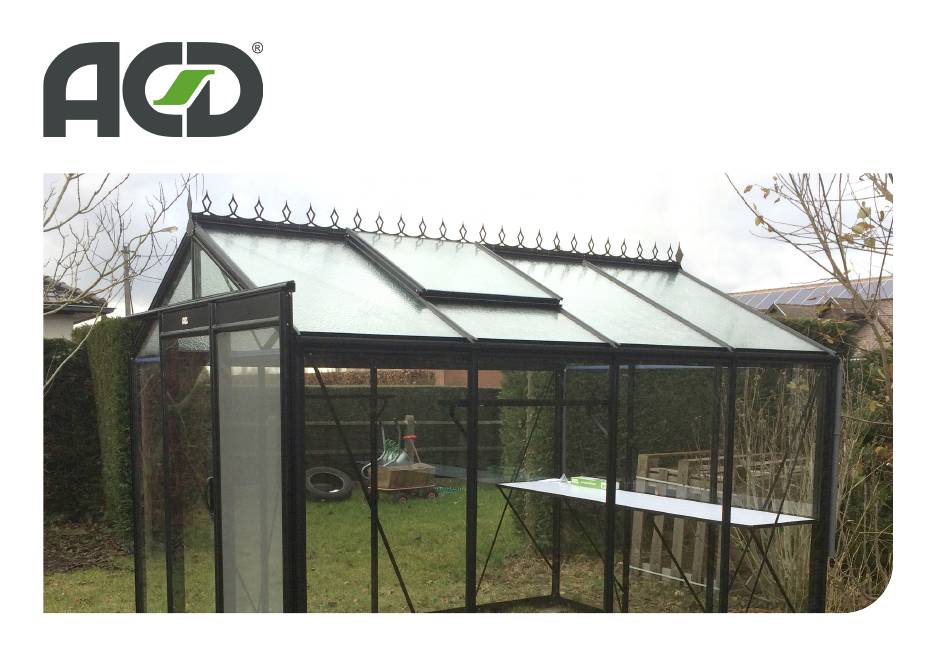

- Seite 1 Manual R204 Blackline info@acd.eu DBER28042022 Copyright©A.C.D. nv/sa , zwaaikomstraat 22, 8800 Roeselare, Belgium www.acd.eu...
- Seite 3 Beste klant Proficiat met de aankoop van uw serre. Door deze handleiding is geen technische voorkennis vereist. Doorneem alles stap per stap, zodat noodzakelijke onderdelen en handelingen voorbereid zijn. Veiligheid en efficiëntie Glas is zwaar, scherp en breekbaar. Een ladder is hoog en wankel. Aluminiumprofielen zijn soms lang en scherp. Wees voorzichtig als u niet dagelijks met deze grondstoffen werkt, kinderen blijven daarom beter uit de buurt.
- Seite 4 Blz. 1 Gevel Monteer onderdeel F met de uitstulpingen naar onder, in de boutgleuven. Monteer de profielen G met het klein gaatje (Ø3) naar de kant van de nok. (Zie detail 10 + zie foto). Blz. 2 Wachtbouten Tijdens de volledige montage worden !10! wachtbouten geplaatst!!! Blz.
- Seite 5 Dak : Standaard wordt er mat glas gebruikt in het dak; met de gladde kant langs de buitenzijde van de serre. Positie van het dakraam kiezen; deze niet aansluitend aan een gevel plaatsen. Voorlopig op deze plaats van het dakraam geen glas en rubber voorzien. Indien meerdere dakramen: 2 dakramen kunnen niet net naast elkaar geplaatst worden.
- Seite 6 Blz. 13 Deur Monteer de deurstop aan de binnenzijde, onderaan het vertikaal deurprofiel. Blz. 14 Dwarsligger Open nu beslagzak dakraam. De nummers van de detailzichten geven de volgorde van monteren aan. Monteer alles definitief vast. Monteer de langwerpige plaatjes met hun uitstulping in de boutgleuf van de dwarsligger. Blz.
- Seite 7 Bijkomend advies en tips Verzekering: Het is aan te bevelen uw verzekeringsmakelaar in te lichten van de plaatsing van uw serre. Regelmatig controleren o Controleer of alle bouten nog zijn aangespannen o Controleer of uw verankering (beton en de ankers) nog steeds intact is o Controleer de positie van het dakraam Extra controle bij heel slecht weer o Zorg ervoor dat de opsteker van het dakraam in het slotgat vast zit en zo het dakraam goed vastklemt.
- Seite 8 Chèr(e) client(e), Félicitations pour l’achat de votre serre. Grâce au présent manuel, aucune connaissance technique préalable n’est requise pour le montage. Suivez les différentes étapes afin de préparer les différents éléments et d’opérer les manipulations nécessaires. Sécurité et efficacité Attention ! Les pro ls en aluminium sont parfois longs et coupants. Tenez également compte de la hauteur et de la mauvaise stabilité de l’échelle.
- Seite 9 - Page 1 Façade Montez la partie F en plaçant les protubérances vers le bas, dans la rainure des boulons. Assemblez les profils G avec le petit trou (Ø3) du côté du faîte. (Voir schéma détaillé 10 + voir photo). Page 2 Boulons d’arrêt Pendant le montage complet !10! boulons d’arrêt sont placés !!! Page 3 Paroi latérale + boulons d’arrêt...
- Seite 10 Toit : Un verre opaque est utilisé en version standard pour le toit ; placez la face lisse vers l’extérieur. Choisir la position de la tabatière ; ne pas placer celle-ci contre une façade. Provisoirement, ne pas prévoir de verre ni de caoutchouc à l’emplacement de la tabatière. Si présence de plusieurs tabatières : ne pas placer deux tabatières l’une à...
- Seite 11 Page 13 Porte Installez la butée de porte à l'intérieur, au bas du profilé vertical de la porte. Page 14 Traverse Déballez maintenant les éléments de la tabatière. Les numéros sur les schémas détaillés indiquent l’ordre d’assemblage. Fixez tous les éléments définitivement. Placez les plaques longues avec la protubérance dans la rainure de boulon de l’entretoise.
- Seite 12 Conseils et astuces supplémentaires Assurance : il est recommandé d’avertir votre compagnie d’assurance que vous avez monté une serre Contrôles réguliers: • Vériez que tous les boulons soient bien serrés • Assurez-vous que l’ancrage (béton + portants) est intact • Contrôlez la position de la tabatière Contrôles supplémentaires en cas de mauvaises conditions météo: •...
- Seite 13 Dear Customer Congratulations on the purchase of your greenhouse. Thanks to this manual, no technical foreknowledge is required for assembling the greenhouse. Reading through the manual step by step will allow you to prepare all necessary parts and acts for the assembly of your greenhouse.
- Seite 14 Façade Assemble the ridge plate with the bulges pointing downward, in the bolt slots. ATTENTION: SEE PICTURE Page 1B: only with S1 and R2 greenhouse types: The corner profile roof (profile G for R2 green houses,profiles J & K for S1 greenhouses) has a little hole (Ø3); that profile must be assembled so that this little hole is situated at the side of the ridge.
- Seite 15 Preparation of the Glass Put the construction in its definitive place; upon installation of the glass the construction will be too heavy to move it easily. For a smooth installation of the glass, we put the construction square and level. Square by measuring from one corner to the other in both directions and by making both equal.
- Seite 16 Door Open the iron work bag. The numbers of the detailed views indicate the assembly order. Tighten the assembly definitively. The wheels on top of the door do not have a washer; at the bottom, the wheels have a washer, as indicated on the detailed views. The wheels are tightened by screwing them at 5cm from the side.
- Seite 17 Window-Raiser: OPTIONAL This is an option. Make sure that the hole in the cylinder axis corresponds to the first hole in the tube. Push the smallest pin with its straight rod through the holes. Make sure that the pin sticks through the tube. Turn the cylinder completely in the round nut.
- Seite 18 Additional Advice and Tips Insurance: it is recommended to inform your insurance broker on the installation of your greenhouse. Regularly check: • whether all bolts are still tightened • whether the anchors (concrete and anchors) are still intact • the position of the roof window Extra checks in times of bad weather: •...
- Seite 19 Sehr geehrter Kunde! Herzlichen Glückwunsch zu Ihrem neuen Gewächshaus! Diese Anleitung setzt keine technischen Vorkenntnisse voraus. Gehen Sie alles Schritt für Schritt durch, damit alle erforderlichen Teile in Reichweite liegen und Sie auf den nächsten Arbeitsschritt vorbereitet sind. Sicherheit und Effizienz Glas ist schwer, scharfkantig und zerbrechlich.
-
Seite 20: Zusammenbau
Giebelwand Montieren Sie das Firstblech mit den Ausbuchtungen nach unten in die Schraubennuten. ACHTUNG: SIEHE FOTO pag 1B: Nur bei einem Gewächshaus vom typ S1 oder R2: Das Eckprofil des Dachs (Profil G für Gewächshaus S1) hat eine kleine Loch (Ø3). Dieses Profil ist so zu montieren, dass die kleine Loch an die Firstseite kommt. Sie müssen 2 Giebelwände montieren. - Seite 21 Vorbereitung des Scheibeneinbaus Stellen Sie die Konstruktion an den endgültigen Standort. Nach dem Einbau der Scheiben ist die Konstruktion so schwer, dass sie kaum noch versetzt werden kann. Die Scheiben lassen sich leichter einbauen, wenn die Konstruktion perfekt rechtwinklig und waagerecht steht. Rechtwinklig ist die Konstruktion, wenn Sie in beide Richtungen von Ecke zu Ecke messen und beide genau gleich stellen.
- Seite 22 Scheiben in den Seitenwänden In die Seitenwände kommt serienmäßig Klarglas. Die Scheiben passen oben in die dafür vorgesehene Nut und ruhen unten auf dem Fundament zwischen den gleichen Profilen wie im Dach. Die Gummileisten werden oben gegen die Rinne geschoben und unten auf halber Höhe des Fundaments abgeschnitten.
- Seite 23 Wasserableitung Montieren Sie alle Teile mit Silikon, um sie abzudichten und zu sichern. Haben Sie eine Blackline? Anweisungen zur Wasserableitung siehe P. 17b. Verankerungen Bringen Sie das Gewächshaus wieder in eine waagerechte Position oder in die gewünschte Neigung (für eine bessere Wasserableitung). Füllen Sie eventuelle Hohlräume unter dem Gewächshaus komplett mit Erde an, bis alles vollständig dicht ist.
- Seite 24 Weitere Hinweise und Tipps Versicherung: Es empfiehlt sich, Ihrem Versicherungsvertreter zu melden, dass Sie ein Gewächshaus besitzen. Regelmäßige Kontrollen: • Kontrollieren Sie, ob alle Schrauben noch festgezogen sind • Kontrollieren Sie, ob Ihre Verankerung (Beton und Anker) noch intakt ist •...
- Seite 25 CONTENU DE LA BOITE 1 / INHOUD VAN DOOS 1 R204H Vierkante RAL9005 doos CONTENT BOX 1 / INHALT BOX 1 Quantité F : Description Section Longuer Utilisation Aantal NL : Beschrijving Doorsnede Lengte Gebruik Art n° Number E : Description Section Length Usage...
- Seite 26 CONTENU DE LA BOITE 1 / INHOUD VAN DOOS 1 R204H Vierkante RAL9005 doos CONTENT BOX 1 / INHALT BOX 1 Quantité F : Description Section Longuer Utilisation Aantal NL : Beschrijving Doorsnede Lengte Gebruik Art n° Number E : Description Section Length Usage...
- Seite 27 CONTENU DE LA BOITE 2 / INHOUD VAN DOOS 2 R204H Karton RAL9005 CONTENT BOX 2 / INHALT BOX 2 Quantité F : Description Section Longuer Utilisation Aantal NL : Beschrijving Doorsnede Lengte Gebruik Art n° Number E : Description Section Length Usage...
- Seite 28 CONTENU DE LA BOITE 2 / INHOUD VAN DOOS 2 R204H Karton RAL9005 CONTENT BOX 2 / INHALT BOX 2 Quantité F : Description Section Longuer Utilisation Aantal NL : Beschrijving Doorsnede Lengte Gebruik Art n° Number E : Description Section Length Usage...
- Seite 29 CONTENU DE LA BOITE 3 / INHOUD VAN DOOS 3 R204H Karton 1m RAL9005 CONTENT BOX 3 / INHALT BOX 3 Quantité F : Description Section Longuer Utilisation Aantal NL : Beschrijving Doorsnede Lengte Gebruik Art n° Number E : Description Section Length Usage...
- Seite 30 CONTENU DE LA BOITE 3 / INHOUD VAN DOOS 3 R204H Karton 1m RAL9005 CONTENT BOX 3 / INHALT BOX 3 Quantité F : Description Section Longuer Utilisation Aantal NL : Beschrijving Doorsnede Lengte Gebruik Art n° Number E : Description Section Length Usage...
- Seite 31 CONTENU DE LA BOITE 4 / INHOUD VAN DOOS 4 R204H Doos 1,7 m RAL9005 CONTENT BOX 4 / INHALT BOX 4 Quantité F : Description Section Longuer Utilisation Aantal NL : Beschrijving Doorsnede Lengte Gebruik Art n° Number E : Description Section Length Usage...
- Seite 32 CONTENU DE LA BOITE 5 / INHOUD VAN DOOS 5 R204H RAL9005 CONTENT BOX 5 / INHALT BOX 5 Quantité F : Description Section Longuer Utilisation Aantal NL : Beschrijving Doorsnede Lengte Gebruik Art n° Number E : Description Section Length Usage Anzahl...
- Seite 33 CONTENU DU VISERIE / INHOUD VAN BESLAGZAK R204H CONTENT SCREW BAG / INHALT BESCHLÄGETASCHE F : Description E : Description Qté Number Utilisation Usage art_n° NL : Beschrijving D : Beschreibung Aantal Anzahl Gebruik Anwendung Viserie de la Lucarne Screw bag skylight Lucarne Skylight 800265...
- Seite 34 >X 800182 800467 800465 L(mm) Qty. Fig. 1655 & 1190 & , 1 0 2248 � , 6 , � : ! : , '. 1760 1883 ATTENTION, PROFILE G: � Klein gaatje 03 > kant nok Hole 03 > side of the ridge Zie volgende pagina See next page 1182...
- Seite 35 LET OP: Klein gaatje Ø3 › kant nok LET OP: GAT Ø3 -> Kant Nok ATTENTION: ATTENTION: Le petit trou Ø3 › Côté faîte TROU Ø3 -> Côté Faîte ATTENTION: ATTENTION: Hole Ø3 › side of the ridge HOLE Ø3 -> Side of the ridge ACHTUNG: ACHTUNG:...
- Seite 36 10 Wachtbouten 10 Boulons d'attente 10 Stop Balts 10 W arteschrauben GIEBEL GEVEL PIGNON GABLE...
- Seite 37 Qty. Fig. L[mm] 2981 Wachtbouten 2981 Boulons d'attente 1643 Stop Bolts Warteschrauben 1784 ZIJWAND PAROIS LATÉRALE SIDE PANEL SEITENWAND...
- Seite 38 1a+1b 1a+1b 1a+1b 1a+1b FRAME KADER CADRE RAHMEN...
- Seite 39 OPTIE OPTION NL: Indien van toepassing, eerst de nokversiering monteren vooraleer de serre te monteren. F: Le cas échéant, d’abord monter la décoration faitière avant de monter la serre. E: If applicable, mount firstly the ridge decoration before mounting the greenhouse. D: Gegebenfalls, montieren Sie zuerst die Dekoration des Kamms und anschliessend das Gewächshaus...
- Seite 41 PREPARATION PREPARATION VOORBEREIDEN VORBEREITUNG...
- Seite 42 LET OP: Eerst ruiten ED plaatsen ATTENTION: D'abord monter les vitres ATTENTION: Put first windows ED ATTENTION: Setzen sie erst die Scheiben ;(�� Fig. L(mm) Qty, l205x730 600x280 GLAS GLASS GLAS VITRAGE...
- Seite 43 L[mm] Qty. Fig. 1650x730 GLAS GLAS VITRAGE GLASS...
- Seite 44 oder oder You have received either Both are conform and equal in use and quality.
- Seite 45 L(mm) Qty, Fig. � � 1852 � DEUR PORTE DOOR...
- Seite 46 DEUR PORTE DOOR ■■...
- Seite 47 ! � � � � � � � � � � � � � [ Il� � � � \ ..7· ..7· ..� ����3!I���E :\::: ::··- :.: ::··-�:.: : \ ::: : : : : : : : : : : : : : : ·5·...
- Seite 48 •• DOOR DEUR PORTE...
- Seite 49 ACD geeft geen enkele gratis vervanging van ACD does not provide any free replacement of het handvat indien deze alsnog zou loskomen ACD ne fournit pas de remplacement gratuit the handles if it should still come loose from the door glass.
- Seite 50 DRUK HARD APPUYEZ FORT PRESS HARD Enjoy your greenhouse Breng kleefstrip aan: verwijder papier van 1 Appliquez une bande adhésive: enlevez le pa- Apply adhesive strip: remove paper from zijde van de kleefstrip (A), kleef op handvat pier de 1 côté de la bande adhésive (A), collez 1 side of the adhesive strip (A), stick on (B), goed aandrukken (C).
- Seite 52 800179 800179 5 cm L[mm] Qty. Fig. 5 cm 780x730 DAKRAAM LUCARNE ROOF WINDOW DACH FENSTER...
- Seite 53 Stukje Rubber (±5cm) Morceau de caoutchouc (±5cm) Piece of caoutchouc (±5cm) Stück Gummi (±5cm) L[mm] Qty. Fig. 425x730 DAKRAAM LUCARNE ROOF WINDOW DACH FENSTER...
- Seite 54 OPTIE/OPTION BLACKLINE ........;::::. �·· ««< 114 <<<<r < · . · . · ..1 Hl ...., ..L(mm) Qty.
- Seite 55 OPTIE / OPTION BLACKLINE Lange waterafvoer Évacuation d’eau longue Long water drainage Langer Wasserabfuhr 1650...
- Seite 56 Optie: MONTAGE op MUUR of VERHARDE ondergrond Option: ASSEMBLY on WALL or PAVEMENT Option: MONTAGE sur MUR / SOL Béton ou TERRASSE ANKER ANKERS ANCRES ANCHORS...
- Seite 57 COVER PLATES ABDECKPLATTEN AFDEKPLAATJES PLAQUETTES DE FINITION...
- Seite 58 OPTIE OPTION RAAMOPENER OUVRE-FENÊTRE FENSTERÖFFNER WINDOW OPENER...
- Seite 59 RAAMOPENER WINDOW OPENER OUVRE-FENÊTRE FENSTERÖFFNER...
- Seite 60 OPTIE OPTION M4x10 M4x10 Qty. L[mm] Fig. RAAMOPENER OUVRE-FENÊTRE WINDOW OPENER FENSTERÖFFNER...
- Seite 61 ACD R204H Blackline DBER28042022...
