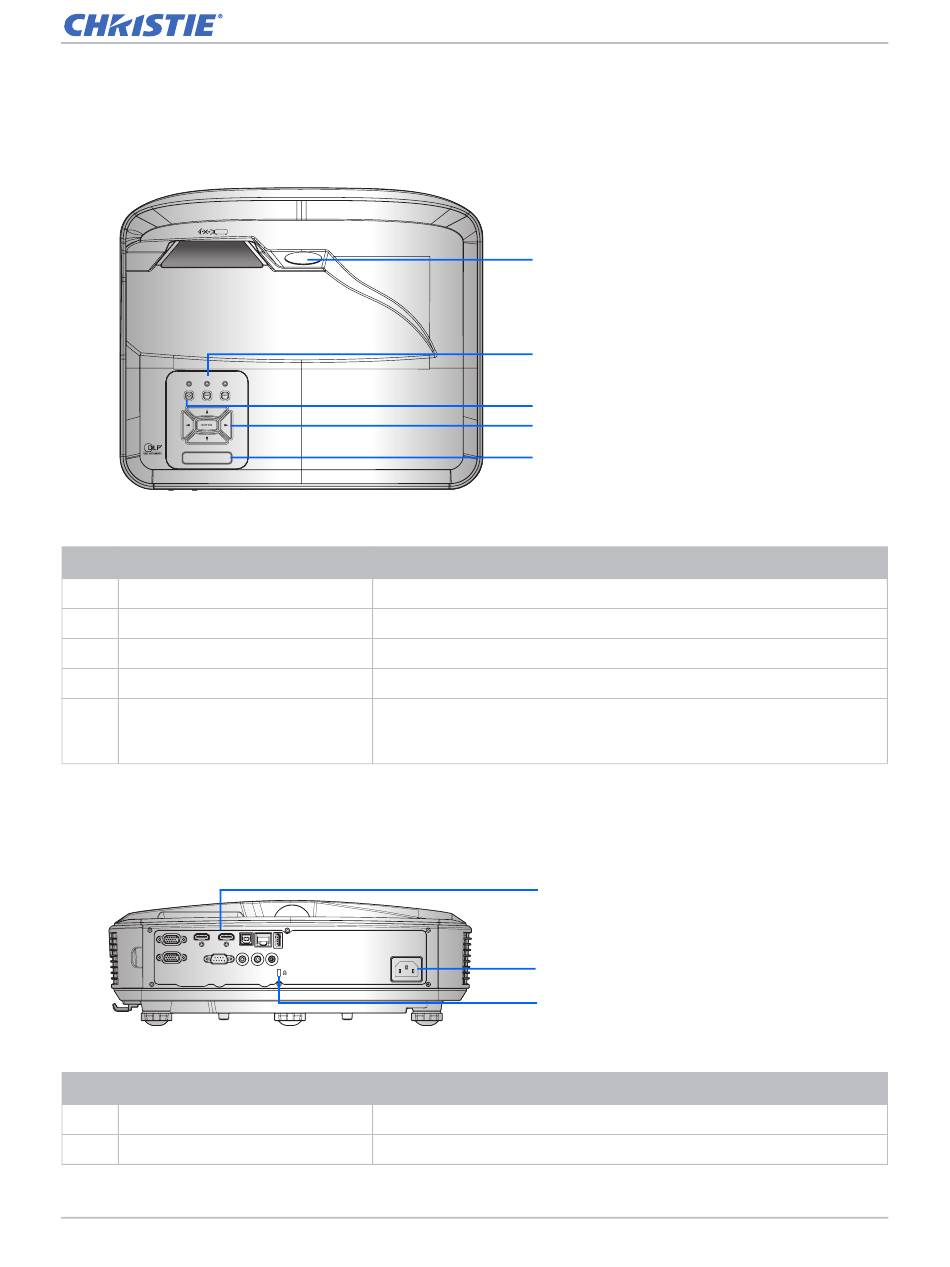

Ansicht von oben

Nachstehend werden die wesentlichen Komponenten an der Oberseite des Projektors gezeigt.
RG2
ON(B)
STANDBY(R)
TEMP
LAMP
ID
Komponentenbezeichnung
1
Projektionsobjektiv
2
LED-Statusanzeigen
3
Ein-/Austaste
4
Integriertes Bedienfeld
5
IR-Sensor an der Oberseite

Ansicht von hinten

Nachstehend werden die wesentlichen Komponenten an der Rückseite des Projektors gezeigt.
VGA In
HDMI2
HDMI1
SERVICE
VGA Out
RS-232C
Audio Out
ID
Komponentenbezeichnung
1
Anschlussblende (I/O)
2
Netzeingang
DWU500S Bedienungsanleitung
020-001952-01 Rev. 1 (07-2021)
Copyright ©2021 Christie Digital Systems USA, Inc. Alle Rechte vorbehalten.
Beschreibung
Fixobjektiv
Zeigt den Status des Projektors.
Zum Ein-/Ausschalten des Projektors.
Zur Steuerung des Projektors.
Empfangen Signale von der Infrarotfernbedienung. Achten Sie darauf,
dass sich keine störenden Hindernisse zwischen Fernbedienung und
Sensor befinden.
USB
RJ-45
AC POWER
Audio In
Microphone
Beschreibung
Zum Anschluss des Projektors an externe Geräte.
Zum Anschließen des mitgelieferten Netzteils (100 bis 240 V).
1
2
3
4
5
1
2
3
Einführung
