Temperaturmessumformer KFD2-UT2-(Ex)*(-1)
Gerätedaten bearbeiten
Bei dieser Einstellung wird der Anfangswert des Messbereichs in 1 V umgesetzt, der Endwert in 5 V,
Zwischenwerte proportional.
Bei Unterschreitung des Anfangswertes sinkt die Ausgangsspannung linear auf minimal 0,95 V
(-1,25 % des Messbereiches). Weitere Unterschreitungen können nicht ausgewertet werden (Ausga-
be 0,95 V). Bei Überschreitung des Endwertes steigt die Ausgangsspannung linear auf maximal
5,125 V (ca. 103 % des Messbereiches). Weitere Überschreitungen können nicht ausgewertet wer-
den (Ausgabe 5,125 V).

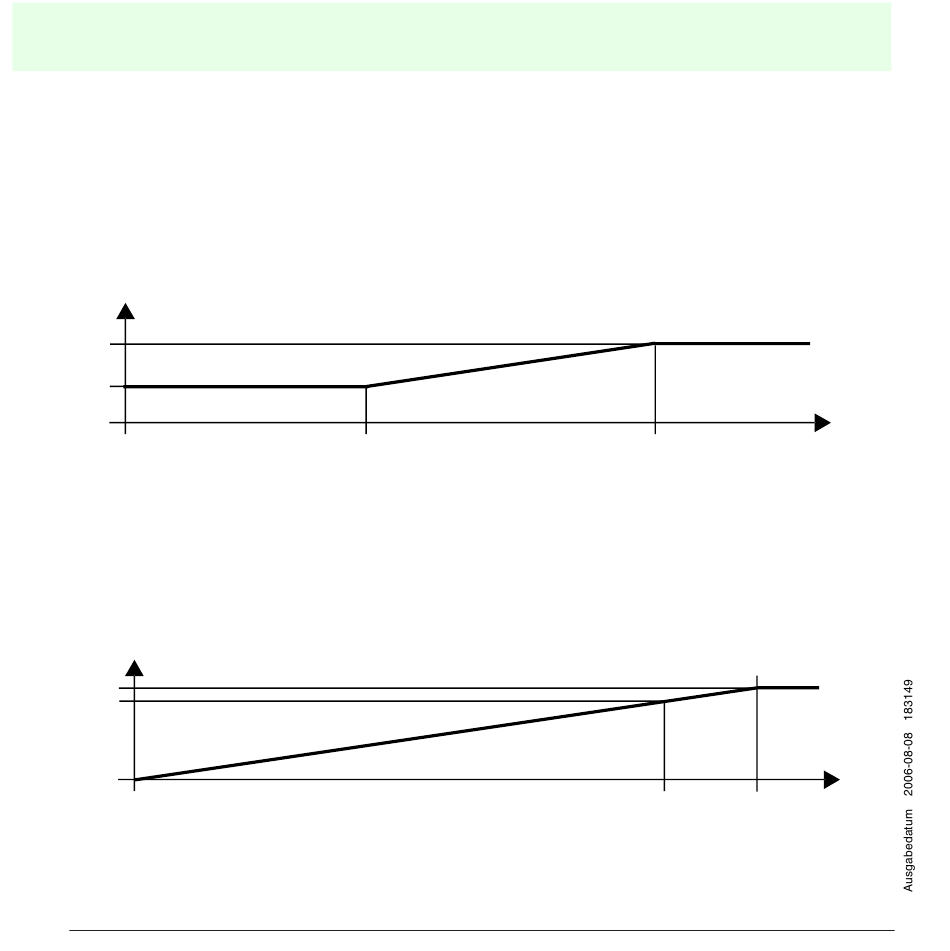

7.5.3 Einstellung 1 V ... 5 V begrenzt
V
5
1
0
Bei dieser Einstellung wird der Anfangswert des Messbereichs in 1 V umgesetzt, der Endwert in 5 V,
Zwischenwerte proportional.
Eine Unterschreitung des Anfangswertes kann nicht ausgewertet werden (Ausgabe 1 V). Eine Über-
schreitung des Endwertes kann ebenfalls nicht ausgewertet werden (Ausgabe 5 V).
7.5.4 Einstellung 0 V ... 5 V
V
5,125
5
0
0
Anfangswert
Zumutbare Änderungen aufgrund technischer Verbesserungen vorbehalten.
30
Pepperl+Fuchs GmbH • 68301 Mannheim • Telefon +49-621-776-2222 • Telefax +49-621-776-272222 • Internet www.pepperl-fuchs.com
0
Anfangswert
100
Endwert
100
102,5
Endwert
Copyright Pepperl+Fuchs, Printed in Germany
% Mess-
bereich
% Mess-
bereich
