Temperaturmessumformer KFD2-UT2-(Ex)*(-1)
Montage und Anschluss
Wird ein Stromausgang als Senke betrieben, muss die Spannung über den Klemmen zwischen 5 V
und 30 V liegen. Ein zusätzlicher Widerstand ist nur erforderlich, wenn die Spannung über 16,5 V liegt.

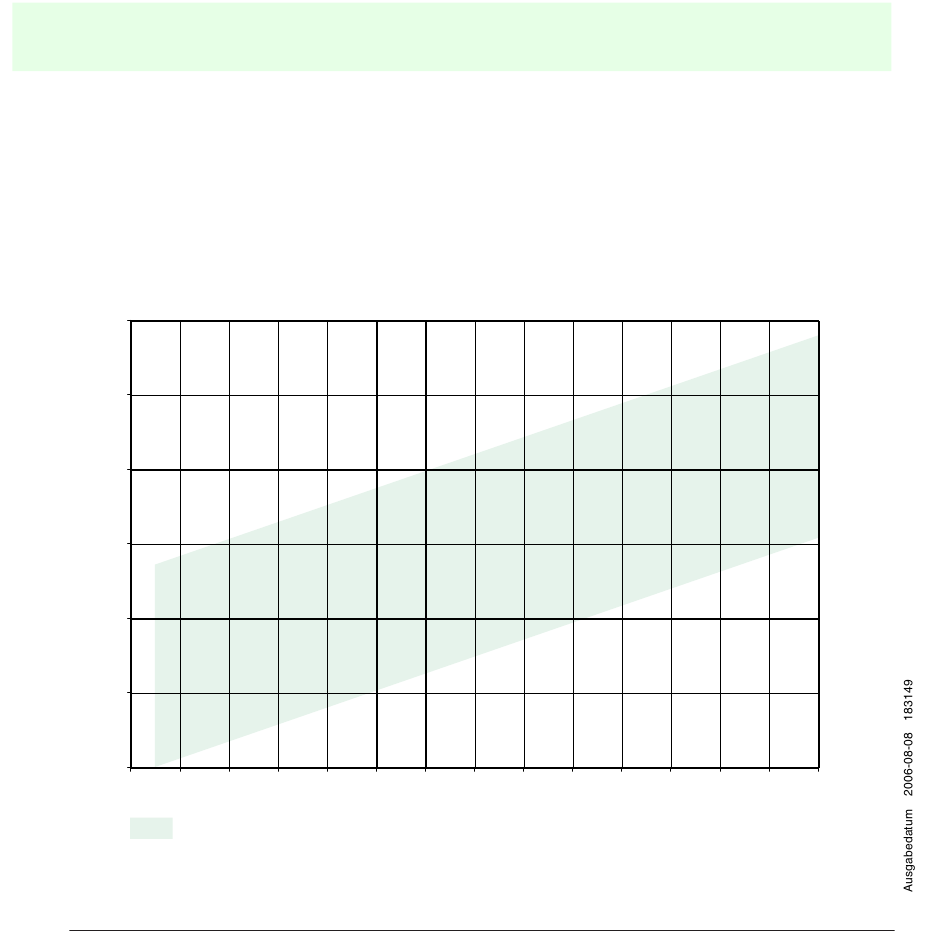

Der Widerstand muss zwischen (U - 16,5 V)/0,0215 A und (U - 5 V)/0,0215 A liegen (siehe Dia-
gramm).
Beispiel: U = 24 V
(24 V - 16,5 V)/0,0215 A = 350 Ω
(24 V - 5 V)/0,0215 A = 880 Ω
R [Ω]
1200
1000
800
600
400
200
0
16
Widerstandsbereich
Zumutbare Änderungen aufgrund technischer Verbesserungen vorbehalten.
10
Pepperl+Fuchs GmbH • 68301 Mannheim • Telefon +49-621-776-2222 • Telefax +49-621-776-272222 • Internet www.pepperl-fuchs.com
20
25
Copyright Pepperl+Fuchs, Printed in Germany
U [V]
30
