DC-Zwischenkreisanschluss und Batterieanschluss

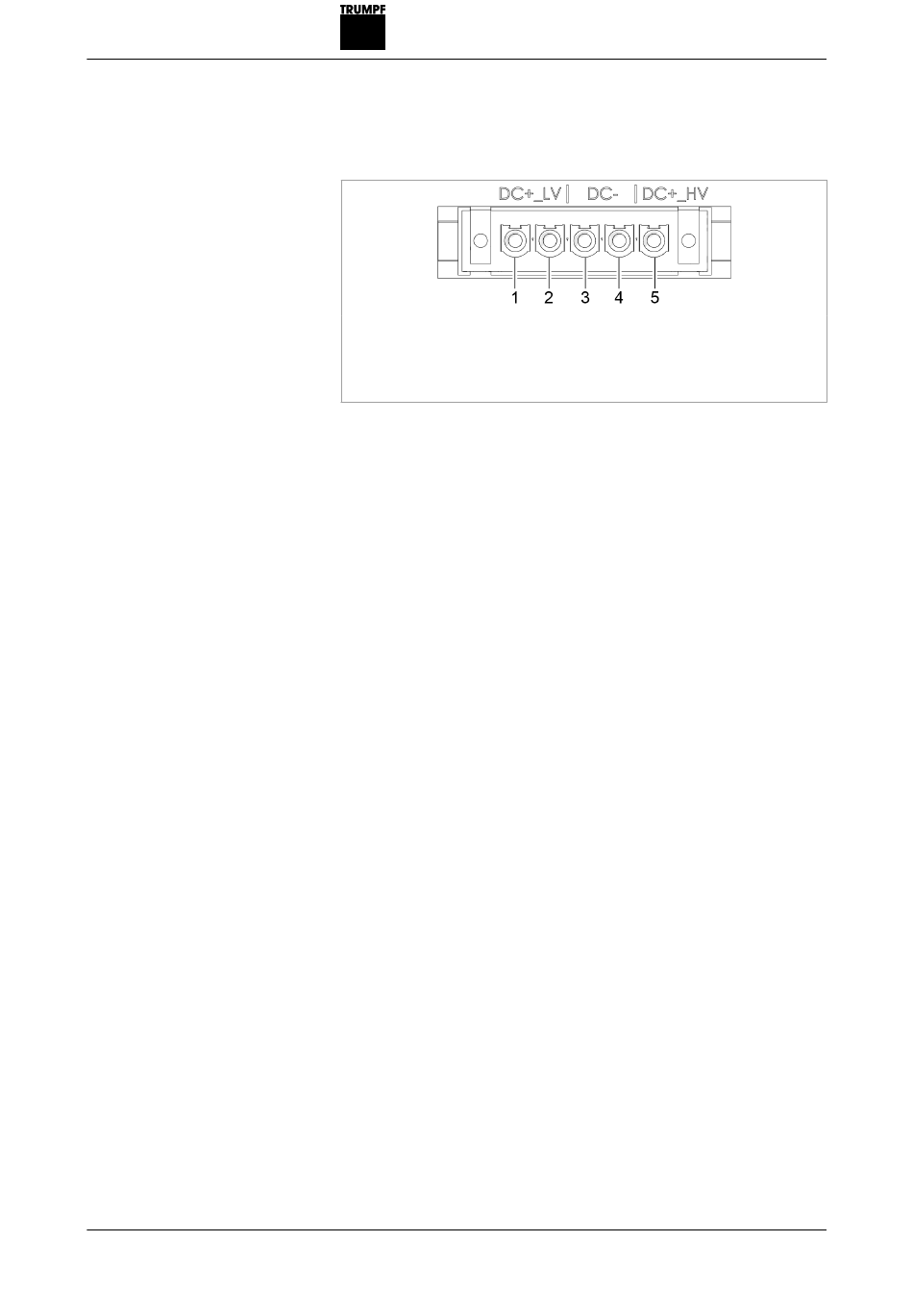

3.
DC-Zwischenkreisanschluss und
Batterieanschluss
1,2 Batterieanschluss DC+_LV
3,4 Batterie- und DC-Zwischen-
kreisanschluss DC-
Batterieanschluss
■
Am DC-DC-Modul: Phoenix Leiterplattensteckverbinder
■
Erforderliches Gegenstück: Verbinder 5-polig, 76 A, 1000 V,
IPC 16/5-STF-10,16
Min. Querschnitt nach örtlichen Vorschriften auswählen.
Empfehlung:
■
Position 1 bis 4: 6 mm
■
Position 5:
−
2
2 x 6 mm
oder 2 x AWG 9
−
2
oder: 10 mm
oder AWG 7
■
Isolation mit ausreichender Spannungsfestigkeit wählen.
Hinweis
Um die Induktivität möglichst gering zu halten sollten Kabel ver-
drillt werden.
125 A an DC+_LV.
In die Verbindung zwischen DC-DC-Modul und Batterie müssen
kundenseitig geeignete Trennvorrichtungen installiert werden.
Die Trennvorrichtungen müssen geltenden Normen entsprechen.
■
Einzelverbindung.
■
Parallelverbindung (bis zu 16 DC-DC-Module).
5
DC-Zwischenkreisanschluss DC
+_HV
2
oder AWG 9
20201-06-10
A67-0147-00.BTde-0
Fig. 11694
