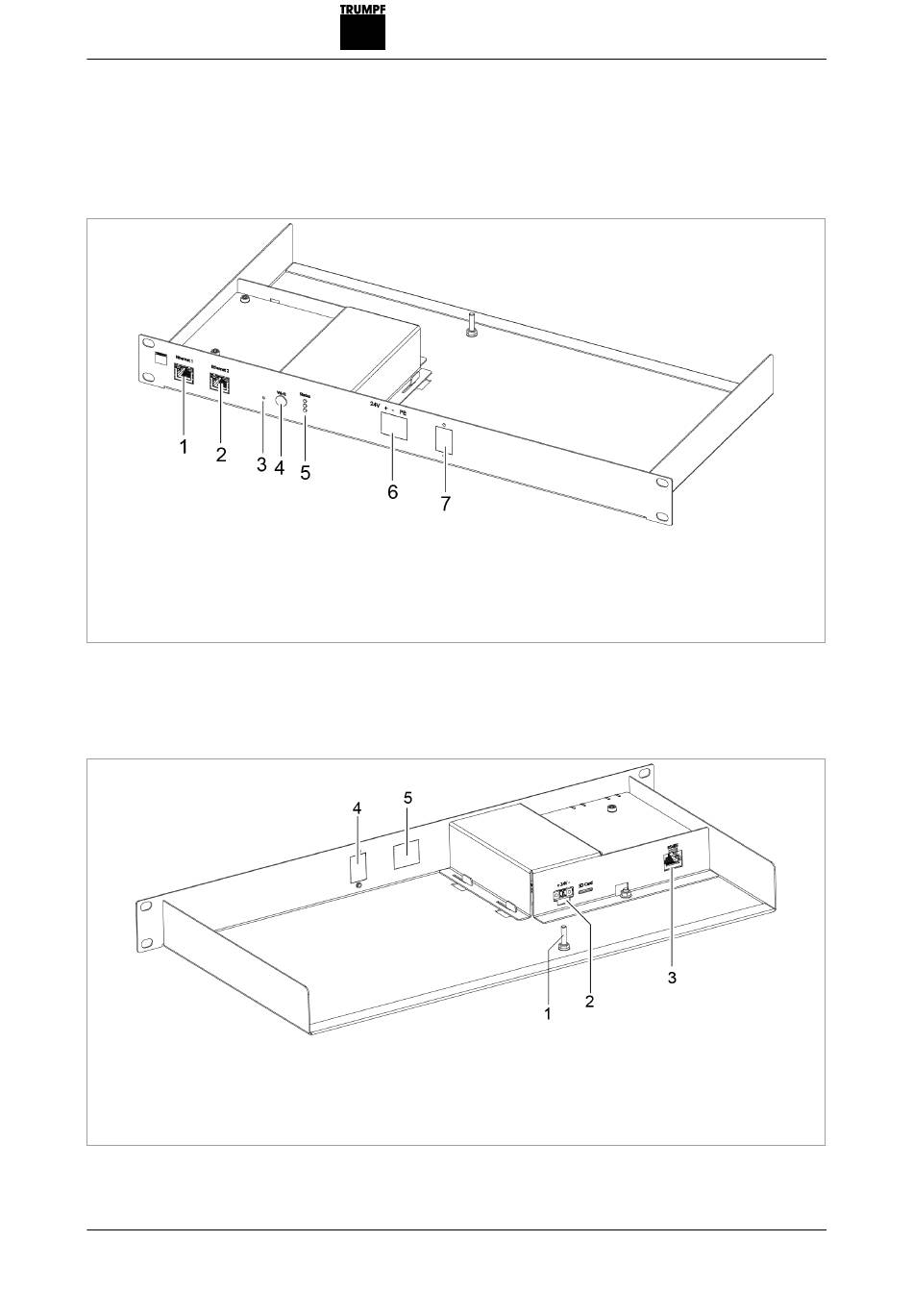

Vorderseite
1
Datenanschluss für PC: "Ether-
net 1"
2
Datenanschluss für weitere Sys-
temsteuerung: "Ethernet 2"
3
Reset-Taste (Reset IP-Adresse)
Vorderseite TruConvert System Control
Rückseite
1
Gewindebolzen für Schutzleiter
2
24-V-Versorgungsspannung
Rückseite TruConvert System Control
A67-0147-00.BTde-0
20201-06-10
01-01
3.2
Aufbau TruConvert System Control
4
Ohne Funktion
5
Anzeigeelemente
3
Datenanschluss "RS-485"
4
Durchführung für "RS-485"
(optional)
6
24-V-Versorgungsspannung,
Schutzleiter (optional)
7
Datenanschluss "RS-485" (optio-
nal)
5
Durchführung für 24-V-Versor-
gungsspannung, Schutzleiter
(optional)
Aufbau
Fig. 10803
Fig. 10804
2‐7
