01-01
5.
Schnittstellen an der
Systemsteuerung
Diese Schnittstellen befinden sich an der Systemsteuerung Tru-
Convert System Control.
5.1
24-V-Versorgungsspannung (DC)
Hinweis
Der Minuspol der Versorgungsspannung ist in der TruConvert
System Control nicht mit PE verbunden. Die Erdung muss kun-
denseitig, möglichst nahe am Gehäuse, erfolgen.
24-V-Versorgungsspannung (DC)
Verbinder für 24-V-Versorgungsspannung (DC)
■
Am Gerät: Phoenix Leiterplattensteckverbinder
■
Erforderliches Gegenstück: Verbinder 2-polig 8A RM 3,5 mm
Eine externe Absicherung muss kundenseitig erfolgen.
Schnittstellen an der Systemsteuerung

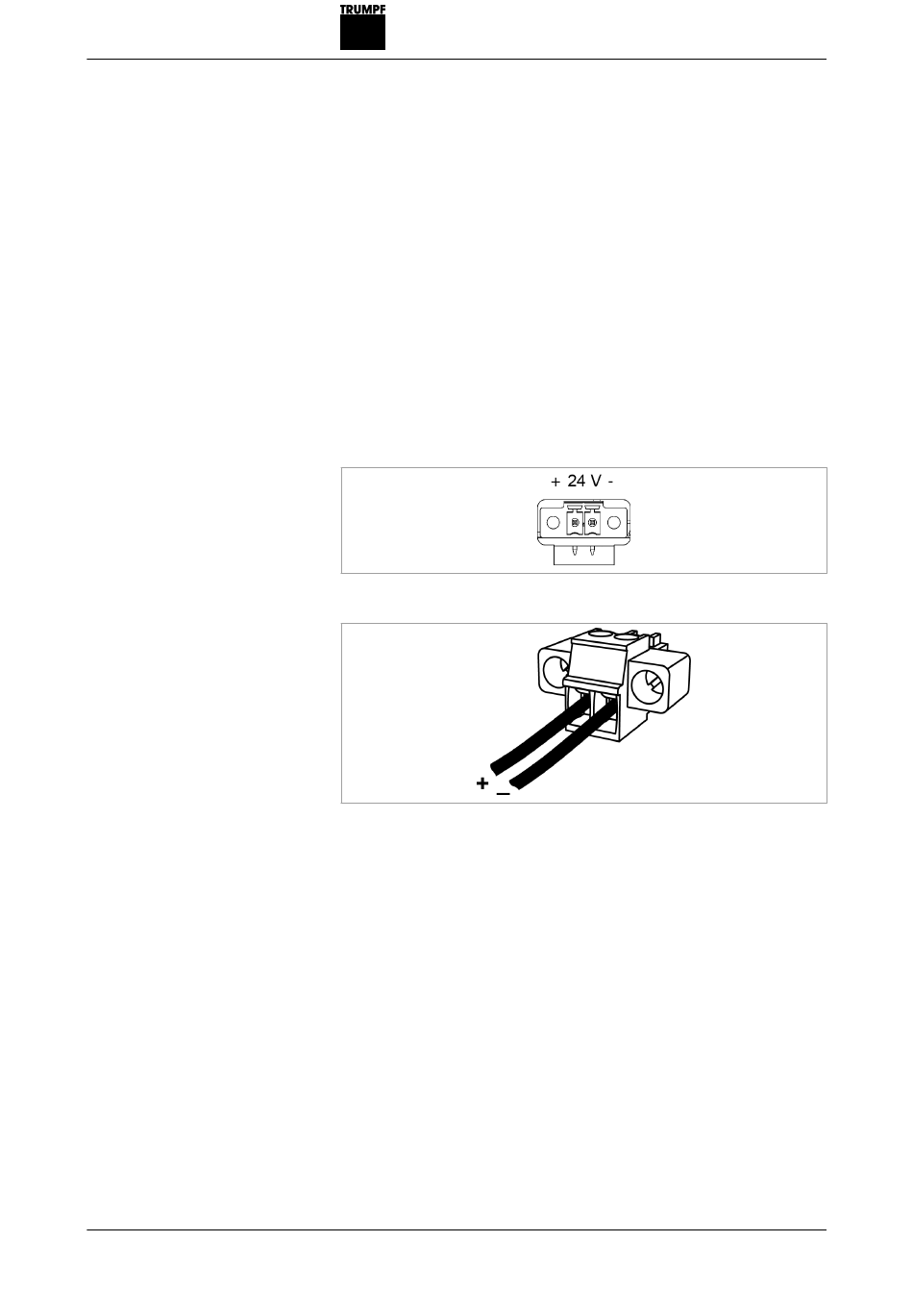

Fig. 10818
Fig. 10822
