Ansicht
Anschluss
Kabelanforderung

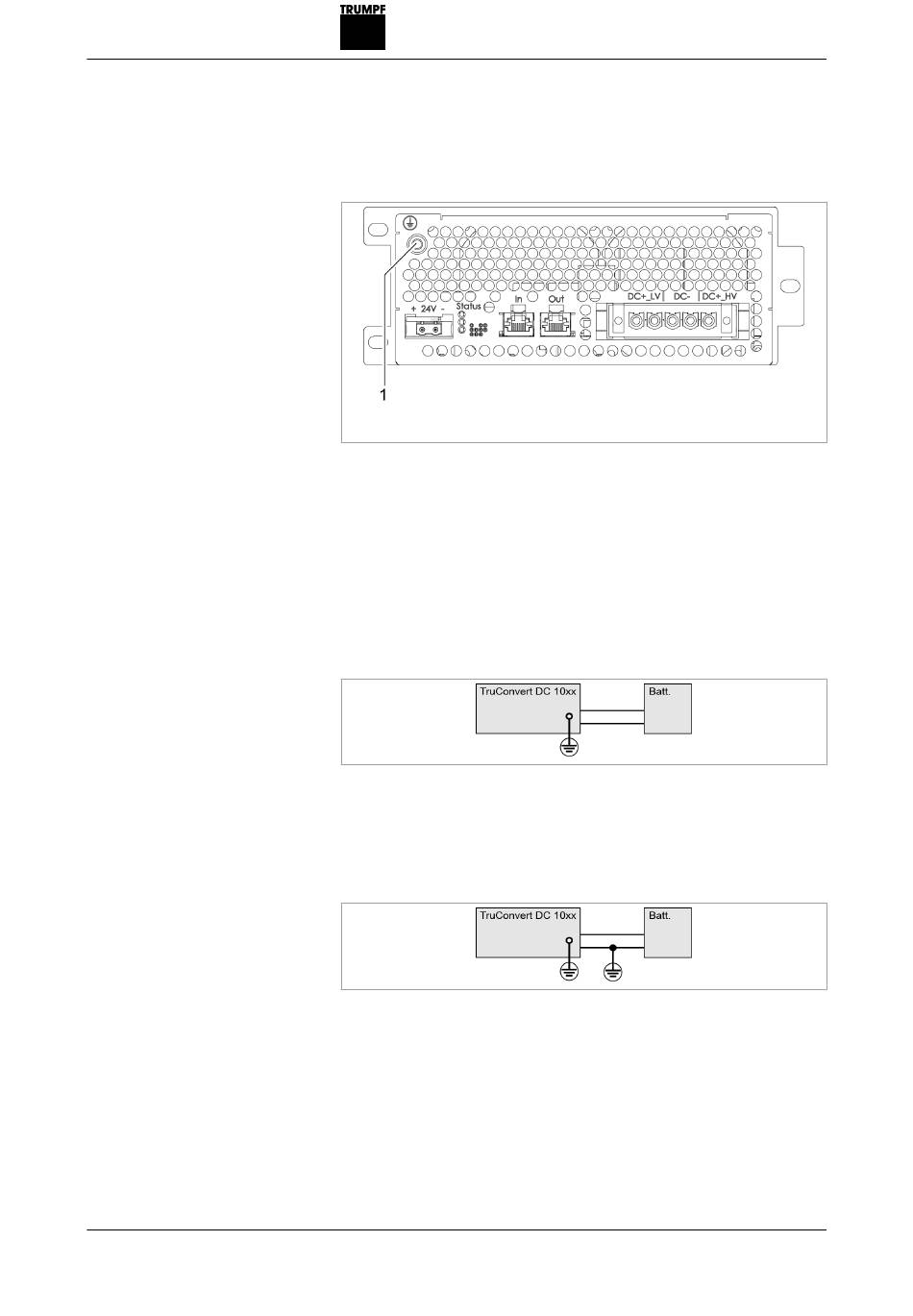

Erdungskonzept 1:
Batterieleitungen ungeerdet
Erdungskonzept 2:
Batterieleitungen einseitig
geerdet
4‐2
Schutzleiter
1.
Schutzleiter
1
M6-Gewindebolzen für Schutzleiteranschluss
Schutzleiteranschlüsse
■
An Gehäuserückseite: Gewindebolzen M6, Drehmoment:
5 Nm.
Der Querschnitt des Schutzleiters hängt vom Erdungskonzept
der Gesamtanlage ab.
■
2
1 x 10 mm
/ 1 x AWG 7
■
Der Querschnitt des Schutzleiters muss entsprechend der
Batterieeigenschaften und Sicherungseigenschaften vom
Anlagenbauer berechnet werden.
20201-06-10
A67-0147-00.BTde-0
Fig. 11570
Fig. 11571
Fig. 11572
01-01
