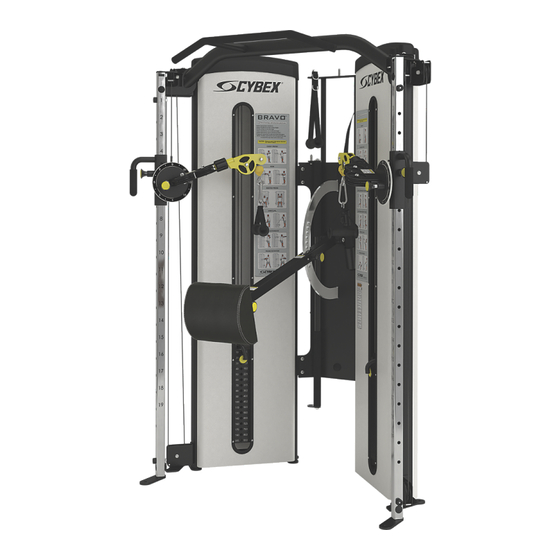

CYBEX Bravo 8800 Benutzerhandbuch
Vorschau ausblenden
Andere Handbücher für Bravo 8800:
- Bedienungsanleitung (32 Seiten) ,
- Bedienungsanleitung (28 Seiten) ,
- Bedienungsanleitung (28 Seiten)
Inhaltsverzeichnis
Werbung
Quicklinks
Werbung
Inhaltsverzeichnis
Verwandte Anleitungen für CYBEX Bravo 8800
Inhaltszusammenfassung für CYBEX Bravo 8800
- Seite 1 ® Bravo 8800/8810 Benutzerhandbuch Teilenummer 8800-999-1 AC...
- Seite 3 Internationale Niederlassungen NORD- UND SÜDAMERIKA Großbritannien Nordamerika Life Fitness UK LTD Alle anderen EMEA Länder und Vertriebsgeschäfte EMEA* Cybex International Inc. Queen Adelaide Bijdorpplein 25-31 Columbia Centre III Ely, Cambs, CB7 4UB 2992 LB Barendrecht 9525 West Bryn Mawr Avenue Telefon: Zentrale (+44) 1353.666017...
-
Seite 4: Inhaltsverzeichnis
International, Inc. HAFTUNGSAUSSCHLUSS: Cybex International, Inc. gibt keine Zusicherungen oder Garantien in Bezug auf den Inhalt dieses Handbuchs. Wir behalten uns das Recht vor, dieses Dokument jederzeit zu überarbeiten oder Änderungen am hierin beschriebenen Produkt ohne vorherige Ankündigung und ohne Verpflichtung hierzu, ohne irgendeine Person hiervon in Kenntnis zu setzen, vorzunehmen. -
Seite 5: Sicherheitsrichtlinien Und -Verfahren
Oberfläche verankert werden. Dabei müssen alle verfügbaren Verankerungslöcher verwendet werden. • Verschlüsse müssen eine Zubelastbarkeit von mindestens 500 lbs (1.100 kg) besitzen. Cybex empfiehlt .3/8-Zoll-Bolzen der Stufe 2 oder stärker. Die Ausreißkraft jeder Verankerungsposition muss mindestens 220 lbs (100 kg) betragen. -
Seite 6: Sicherheitshinweise Für Den Benutzer
• Befestigen Sie KEINE Gewichte an ausgewählten Geräten in einer erhöhten Position. Nutzen Sie die Geräte nicht, wenn Sie sie in dieser Position vorfinden. • Erhöhen Sie NICHT den Gewichtswiderstand des Geräts auf andere Art und Weise, als es von Cybex bereitgestellt wird. -
Seite 7: Warn- Und Vorsichtshinweise
Warn- und Vorsichtshinweise Warnaufkleber weisen auf Situationen mit Gefahrenpotenzial hin, das zum Tode oder zu schweren Verletzungen führen kann, wenn die Vorsichtsmaßnahmen nicht eingehalten werden. Sicherheitsaufkleber weisen auf Situationen mit Gefahrenpotenzial hin, das zu schweren Verletzungen oder Beschädigungen des Geräts führen kann, wenn die Vorsichtsmaßnahmen nicht eingehalten werden. Kontaktieren Sie den Kundendienst, falls abgenutzte oder beschädigte Aufkleber ersetzt werden müssen. -
Seite 8: Platzierung Von Beschriftungen
Platzierung von Beschriftungen Die folgende Abbildung zeigt, wo die Aufkleber am Gerät angebracht sind. Artikel Beschreibung Anzahl DE000001-X DE000005-X 8500-025-X 8800-442-X 1011940-0001 Seite 8 von 29... -
Seite 9: Aufbau
Aufbau Gerätespezifikationen Gesamtgewicht und Größe: 8800/8810 Bravo Abmessungen/Gewicht 8800 Im Einsatz und im Ruhezustand 8810 Im Einsatz und im Ruhezustand L × B × H 45” L 54” B × 77” H 45” L 54” B × 87” H L × B × H 114 cm L ×... -
Seite 10: Überprüfen Sie, Ob Alle In Der Folgenden Liste Aufgeführten Teile Vorhanden Sind
Installieren, benutzen oder lagern Sie das Gerät nicht in einem Bereich mit hoher Luftfeuchtigkeit wie z. B. in der Nähe von Dampfkabinen, Sauna, Hallenbad oder im Freien. Hohe Wasserdampf-, Chlor- und/oder Brom-Konzentrationen können andere Teile des Geräts beeinträchtigen. Temperatur Dieses Gerät eignet sich für den Betrieb in einer Umgebung mit einer konstanten Temperatur zwischen 50° F (10° C) bis 104°... -
Seite 11: Benötigte Werkzeuge
Menge Teilenummer Beschreibung Diagramm Halbrund-Innensechskantschraube HC700417 0,375-16 x 1,00 (enthalten in 8810-101) Kontermutter 0,375-16, Nylon HN704901 (enthalten in 8810-101) Einsatz, Plastik 1,00 Dia-11G PN660200 (enthalten in 8810-101) Loctite #242 (enthalten in YA000201 8810-101) Benötigte Werkzeuge • 9/16-Zoll-Schraubenschlüssel • 7/32-Zoll-Inbusschlüssel • 3/4-Zoll-Steckschlüssel •... - Seite 12 Oberfläche verankert werden. Dabei müssen alle verfügbaren Verankerungslöcher verwendet werden. • Verschlüsse müssen eine Zubelastbarkeit von mindestens 500 lbs (1.100 kg) besitzen. Cybex empfiehlt .3/8-Zoll-Bolzen der Stufe 2 oder stärker. Die Ausreißkraft jeder Verankerungsposition muss mindestens 220 lbs (100 kg) betragen.
- Seite 13 7. Entfernen Sie den Spiralstift, der das Kabelende am oberen Gewicht befestigt mit einem 3/16” Durchtreiber und einem Hammer. Artikel Beschreibung Anzahl Spiralspannstift Kabel Oberer Gewichtsanschluss 8. Entfernen Sie die Führungsstangenkappen. Die Führungsstangenkappe enthält eine Kompressionsfeder, die aufspringt, wenn die Befestigung nicht langsam gelöst wird. Schieben Sie die unter Federdruck stehende Führungsstangenkappe an der Führungsstange entlang, bis die Kappe aus dem Rahmen fällt.
- Seite 14 11. Entfernen Sie die Schrauben, mit denen die Klimmzugstange am Rahmen befestigt ist, mit einem 7/32" Inbusschlüssel und einem Schraubenschlüssel der Größe 9/16". Artikel Beschreibung Anzahl Schraube Gegenmutter Einsteckstift Klimmzugstange 12. Die vier Halbrundkopfschrauben entfernen, die eine der Hälften sichern. Artikel Beschreibung Anzahl...
-
Seite 15: Gewichtsscheiben-Aufkleber Anbringen
4. Jede Gewichtsscheibe einzeln anbringen, sodass der breite Rand der Buchse nach oben und der schmale Rand der Buchse nach unten zeigt. Richtig: Breiter Rand der Buchse zeigt nach oben. Falsch: Schmaler Rand der Buchse zeigt nach unten. 5. Installieren Sie den Hubstift. 6. - Seite 16 5. Deckblatt entfernen und dabei sicherstellen, dass die Aufkleber auf den Gewichtsscheiben verbleiben. Artikel Beschreibung Anzahl Gewichtsscheiben-Aufkleber Auswahlstift für Gewichtsturm 6. Wiederholen Sie die vorgenannten Schritte für die andere Hälfte der Gewichtsscheiben-Aufkleber. Seite 16 von 29...
-
Seite 17: Kabelführung
Kabelführung 1. Tragen Sie eine kleine Menge Loctite® auf die Halbrund-Innensechskantschraube und das Innengewinde der Kugelarretierung auf. 2. Befestigen Sie das Seil mit einem 1/8-Zoll-Inbusschlüssel an der Kugelarretierung. 3. Verbinden Sie Handlauf, Rolle und Seil an beiden Seiten wieder mit der Grundplatte. 4. - Seite 18 Oberfläche verankert werden. Dabei müssen alle verfügbaren Verankerungslöcher verwendet werden. • Verschlüsse müssen eine Zubelastbarkeit von mindestens 500 lbs (1.100 kg) besitzen. Cybex empfiehlt .3/8-Zoll-Bolzen der Stufe 2 oder stärker. Die Ausreißkraft jeder Verankerungsposition muss mindestens 220 lbs (100 kg) betragen.
-
Seite 19: Übungen
Übungen Vorgesehene Verwendung Der vorgesehene kommerzielle Verwendungszweck dieses Geräts ist die Unterstützung von Übungen und die Verbesserung der allgemeinen körperlichen Fitness. Anleitung Tipp: Lesen Sie sorgfältig alle Anweisungen und Warnungen im Sicherheitskapitel dieses Handbuchs, bevor Sie dieses Gerät benutzen, und stellen Sie sicher, dass Sie diese verstehen. Alle einstellbaren Stellen an diesem Gerät haben gelbe Griffe oder Knöpfe. - Seite 20 Armstreckung Rumpfdrehung Squat Hüftabduktion Hüftadduktion Hüftbeugung Hüftstreckung Rumpfflexion Seite 20 von 29...
- Seite 21 Abbildung 1: Rumpfextension Seite 21 von 29...
-
Seite 22: Wartung
Schutzhandschuhe und einen Augenschutz. Reinigungsprodukte nicht inhalieren oder schlucken. Schützen Sie die umgebenden Bereiche/Kleidung. Nur in gut belüfteten Bereichen verwenden. Befolgen Sie alle Warnungen des Produktherstellers. Cybex und seine Anbieter können nicht für Beschädigungen oder Verletzungen durch den Gebrauch oder den unsachgemäßen Gebrauch von Reinigungsprodukten haftbar gemacht werden. -
Seite 23: Reinigung Von Chromteilen
Wenn Dann Stellen Sie eine Lösung aus 10 % haushaltsüblicher Bleiche (Natriumhypochlorit) und 90 % Wasser her. Feuchten Sie ein weiches, weißes Tuch in der Lösung an. Reiben Sie vorsichtig den Bereich mit den Flecken. Entfernen Sie die Rückstände mit einem sauberen, weichen Tuch, das Sie in Wasser leicht anfeuchten. Schwierigere Flecken Lassen sich die Flecken so nicht entfernen, können Sie unverdünnte haushaltsübliche Bleiche verwenden. - Seite 24 WARNUNG: Gefahren, die vom Gerät ausgehen. Um Tod oder schwere Verletzungen zu vermeiden, tauschen Sie verschlissene oder beschädigte Teile unverzüglich aus und nehmen Sie das Gerät außer Betrieb, bis die Reparatur abgeschlossen ist. Überprüfen von Seilzügen Überprüfen aller Seile auf Beschädigungen oder Verschleiß und einwandfreie Spannung. Fahren Sie beim Überprüfen der Seilzüge mit den Fingern am Seil entlang und achten Sie besonders auf Unebenheiten/Knicke im Seil und an den Befestigungspunkten.
-
Seite 25: Jährliche Arbeiten
• 9/16-Zoll-Schraubenschlüssel (2) • Hammer • 3/16-Zoll-Durchtreiber An Cybex-Kraftmaschinen werden vier verschiedene Arten von Seilzug-Spannvorrichtungen verwendet: Ausrichtung der Gegenmutter Bei dieser Art der Vorrichtung werden eine Gegenmutter und eine Spannmutter am Seilnockenende zur primären Verstellung genutzt. Das andere Ende des Seilzugs ist gewöhnlich mit einer Spannstift-Einstellvorrichtung versehen. - Seite 26 Artikel Beschreibung Anzahl Seilende Innensechskantschraube Gegenmutter Lager am Seilzug-Stangenende Nylon-Kontermutter Spannstift-Einstellvorrichtung Diese Art der Einstellvorrichtung verfügt über einen Spannstift sowie eine Reihe von Bohrungen im Verbindungsstück des oberen Gewichts. Artikel Beschreibung Anzahl Spannstift Oberer Gewichtsanschluss Einstellvorrichtung am Nockenende Diese Art der Einstellvorrichtung verfügt über einen Spannbolzen an der Halterung der Riemenscheibe. Lockern Sie die Mutter und drehen Sie den Nockenbolzen, um das Seil zu spannen.
-
Seite 27: Garantie
Wenn das Produkt oder ein unter die Gewährleistung fallendes Teil zu Reparaturzwecken zu einer Kundendienststelle geschickt werden muss, tragen wir, Cybex International, Inc., während des ersten Jahrs alle Versand- und Versicherungskosten. Nach dem ersten Jahr tragen Sie die Kosten für den Versand und die Versicherung. -
Seite 28: Änderungen Der Garantie Sind Nicht Zulässig
Änderungen der Garantie sind nicht zulässig Es ist niemandem gestattet, die Bedingungen dieser eingeschränkten Gewährleistung zu ändern oder zu erweitern. Gültigkeit der Landesgesetze Im Rahmen dieser Gewährleistung haben Sie bestimmte Rechtsansprüche. Darüber hinaus haben Sie möglicherweise weitere Rechtsansprüche, die sich von Land zu Land unterscheiden. Garantiedeckung Hinweis: Arbeitskosten sind für Krafttrainingsgeräte nicht durch die Gewährleistung gedeckt. - Seite 30 Columbia Center III - 9525 West Bryn Mawr Ave, Rosemont, IL 60018 • 800-351-3737 • 847-288-3700 • FAX 800-216-8893 www.cybexintl.com...
