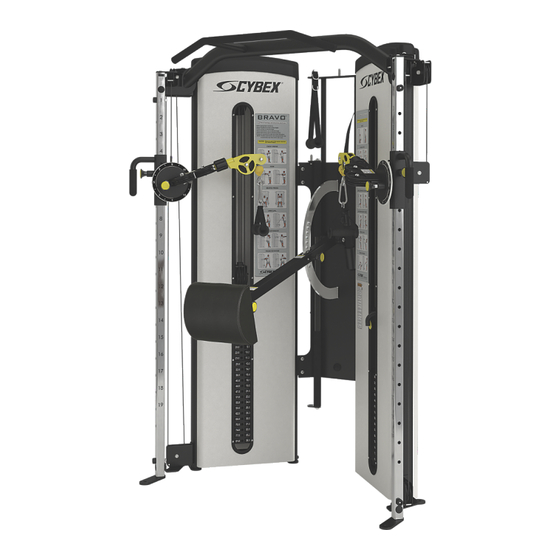

CYBEX Bravo 8830 Bedienungsanleitung
Vorschau ausblenden
Andere Handbücher für Bravo 8830:
- Bedienungsanleitung (28 Seiten) ,
- Bedienungsanleitung (32 Seiten)
Inhaltsverzeichnis
Werbung
Quicklinks
Werbung
Inhaltsverzeichnis
Verwandte Anleitungen für CYBEX Bravo 8830
Inhaltszusammenfassung für CYBEX Bravo 8830
- Seite 1 ® 8830/8840 Bravo Bedienungsanleitung Teilnummer 8830-999-1 AB...
-
Seite 3: Inhaltsverzeichnis
International, Inc. HAFTUNGSAUSSCHLUSS: Cybex International, Inc. gibt keine Zusicherungen oder Garantien in Bezug auf den Inhalt dieses Handbuchs. Wir behalten uns das Recht vor, dieses Dokument jederzeit zu überarbeiten oder Änderungen am hierin beschriebenen Produkt ohne vorherige Ankündigung und ohne Verpflichtung hierzu, ohne irgendeine Person hiervon in Kenntnis zu setzen, vorzunehmen. -
Seite 4: Sicherheitsrichtlinien Und -Verfahren
Dabei müssen alle verfügbaren Verankerungslöcher verwendet werden. • Verschlüsse müssen eine Zubelastbarkeit von mindestens 500 lbs (1.100 kg) besitzen. Cybex empfiehlt .3/8-Zoll-Bolzen der Stufe 2 oder stärker. Die Ausreißkraft jeder Verankerungsposition muss mindestens 220 lbs (100 kg) betragen. • Wenn die Beine/der Rahmen keinen Kontakt mit der Fläche haben, ziehen Sie sie NICHT nach unten mit der Verankerung. -
Seite 5: Sicherheitshinweise Für Den Benutzer
• Befestigen Sie KEINE Gewichte an ausgewählten Geräten in einer erhöhten Position. Nutzen Sie die Geräte nicht, wenn Sie sie in dieser Position vorfinden. • Erhöhen Sie NICHT den Gewichtswiderstand des Geräts auf andere Art und Weise, als es von Cybex bereitgestellt wird. -
Seite 6: Platzierung Von Beschriftungen
Platzierung von Beschriftungen Die folgende Abbildung zeigt, wo die Aufkleber am Gerät angebracht sind. Seite 6 von 27... -
Seite 7: Beschreibung
Beschreibung Menge DE000001-X DE000005-X 8500-025-X 8800-442-X Seite 7 von 27... -
Seite 8: Aufbau
Aufbau Gerätespezifikationen Gesamtgewicht und Größe: 8830/8840 Bravo Abmessungen/Gewicht 8830 Im Einsatz und im Ruhezustand 8840 Im Einsatz und im Ruhezustand L x B x H 45” L 54” B x 77” H 45” L 54” B x 87” H L x B x H 114 cm L ×... -
Seite 9: Überprüfen Sie, Ob Alle In Der Folgenden Liste Aufgeführten Teile Vorhanden Sind
Klimatische trockene Luft kann zu statischer Elektrizität führen. Während dem Training kann es vorkommen, dass Benutzer einen elektrischen Schlag verspüren, der durch die statische Elektrizität des Körpers und der Entladungsstrecke des Geräts ausgelöst wird. Tritt statische Elektrizität ein, erhöhen Sie die Luftfeuchtigkeit auf ein komfortables Niveau mit einem Luftbefeuchter. -
Seite 10: Benötigte Werkzeuge
Menge Teilenummer Beschreibung Diagramm 8810-101 8810 Klimmzugstange Halbrund-Innensechskantschraube HC700417 0,375-16 x 1,00 (enthalten in 8810-101) Kontermutter 0,375-16, Nylon HN704901 (enthalten in 8810-101) Einsatz, Plastik 1,00 Dia-11G PN660200 (enthalten in 8810-101) Loctite #242 enthalten in YA000201 8810-101 Benötigte Werkzeuge • 9/16-Zoll-Schraubenschlüssel •... - Seite 11 Dabei müssen alle verfügbaren Verankerungslöcher verwendet werden. • Verschlüsse müssen eine Zubelastbarkeit von mindestens 500 lbs (1.100 kg) besitzen. Cybex empfiehlt .3/8-Zoll-Bolzen der Stufe 2 oder stärker. Die Ausreißkraft jeder Verankerungsposition muss mindestens 220 lbs (100 kg) betragen. • Wenn die Beine/der Rahmen keinen Kontakt mit der Fläche haben, ziehen Sie sie NICHT nach unten mit der Verankerung.
- Seite 12 4. Die beiden Halbrundkopf-Innensechskantschrauben, mit denen die obere Kappe am Rahmen befestigt ist, mit einem 7/32-Zoll-Inbusschlüssel entfernen. Beschreibung Menge Halbrundkopfschraube Obere Abdeckung Rückplatte 5. Entfernen Sie die hinteren Abdeckungen des Geräts. 6. Stellen Sie sicher, dass der Gewichtsstift nicht hineingeschoben ist. 7.
- Seite 13 8. Entfernen Sie die Führungsstangenkappen. Die Führungsstangenkappe enthält eine Kompressionsfeder, die aufspringt, wenn die Befestigung nicht langsam gelöst wird. Schieben Sie die unter Federdruck stehende Führungsstangenkappe an der Führungsstange entlang, bis die Kappe aus dem Rahmen fällt. Lösen Sie langsam die Halterung der Führungsstangenkappe und entnehmen Sie sie. Beschreibung Menge Führungsstangenkappe...
- Seite 14 12. Die vier Halbrundkopfschrauben entfernen, die eine der Hälften sichern. Beschreibung Menge Schraube Gegenmutter 13. Schieben Sie das Gerät an den gewünschten Aufstellungsort. 14. Rahmenhälften wieder anbringen und die vier Halbrundkopfschrauben gut festziehen. 15. Klimmzugstange wieder anbringen. Auf jede Halbrundkopfschraube und Gewindebohrung Loctite #242 auftragen.
- Seite 15 Gewichtsscheiben-Aufkleber anbringen 1. Lösen Sie die Hälfte der Rückseite von den Gewichtsscheiben-Aufklebern. Stellen Sie dabei sicher, dass die Aufkleben auf dem Deckblatt verbleiben. Beschreibung Menge Rückseite Frontetikett Aufkleber für Gewichtsscheiben 2. Bringen Sie die Aufkleber an der dafür vorgesehenen Stelle auf den Gewichtsscheiben an. 3.
- Seite 16 Dabei müssen alle verfügbaren Verankerungslöcher verwendet werden. • Verschlüsse müssen eine Zubelastbarkeit von mindestens 500 lbs (1.100 kg) besitzen. Cybex empfiehlt .3/8-Zoll-Bolzen der Stufe 2 oder stärker. Die Ausreißkraft jeder Verankerungsposition muss mindestens 220 lbs (100 kg) betragen. • Wenn die Beine/der Rahmen keinen Kontakt mit der Fläche haben, ziehen Sie sie NICHT nach unten mit der Verankerung.
-
Seite 17: Übungen
Übungen Vorgesehene Verwendung Der vorgesehene kommerzielle Verwendungszweck dieses Geräts ist die Unterstützung von Übungen und die Verbesserung der allgemeinen körperlichen Fitness. Anweisungen Lesen Sie sorgfältig alle Anweisungen und Warnungen im Sicherheitskapitel dieses Handbuchs, bevor Sie dieses Gerät benutzen, und stellen Sie sicher, dass Sie diese verstehen. Vorbereitung 1. - Seite 18 Armstreckung Rumpfdrehung Squat Hüftabduktion Hüftadduktion Hüftbeugung Hüftstreckung Rumpfflexion Seite 18 von 27...
- Seite 19 Abbildung 1: Rumpfextension Seite 19 von 27...
-
Seite 20: Wartung
Schutzhandschuhe und einen Augenschutz. Reinigungsprodukte nicht inhalieren oder schlucken. Schützen Sie die umgebenden Bereiche/Kleidung. Nur in gut belüfteten Bereichen verwenden. Befolgen Sie alle Warnungen des Produktherstellers. Cybex und seine Anbieter können nicht für Beschädigungen oder Verletzungen durch den Gebrauch oder den unsachgemäßen Gebrauch von Reinigungsprodukten haftbar gemacht werden. - Seite 21 Wenn Dann Stellen Sie eine Lösung aus 10 % haushaltsüblicher Bleiche (Natriumhypochlorit) und 90 % Wasser her. Feuchten Sie ein weiches, weißes Tuch in der Lösung an. Reiben Sie vorsichtig den Bereich mit den Flecken. Entfernen Sie die Rückstände mit einem sauberen, weichen Tuch, das Sie in Wasser leicht anfeuchten. Schwierigere Flecken Lassen sich die Flecken so nicht entfernen, können Sie unverdünnte haushaltsübliche Bleiche verwenden.
-
Seite 22: Wöchentliche Arbeiten
Wöchentliche Arbeiten Überprüfen aller Muttern und Schrauben Ziehen Sie bei Bedarf lose Muttern und Schrauben fest. Gefahren, die vom Gerät ausgehen. Um Tod oder schwere Verletzungen zu vermeiden, tauschen Sie verschlissene oder beschädigte Teile unverzüglich aus und nehmen Sie das Gerät außer Betrieb, bis die Reparatur abgeschlossen ist. Überprüfen von Seilzügen Überprüfen aller Seile auf Beschädigungen oder Verschleiß... -
Seite 23: Jährliche Arbeiten
• 9/16-Zoll-Schraubenschlüssel (2) • Hammer • 3/16-Zoll-Durchtreiber An Cybex-Kraftmaschinen werden vier verschiedene Arten von Seilzug-Spannvorrichtungen verwendet: Ausrichtung der Gegenmutter Bei dieser Art der Vorrichtung werden eine Gegenmutter und eine Spannmutter am Seilnockenende zur primären Verstellung genutzt. Das andere Ende des Seilzugs ist gewöhnlich mit einer Spannstift-Einstellvorrichtung versehen. - Seite 24 Einstellvorrichtung am Stangenende Bei dieser Art von Spannvorrichtung verbindet eine Innensechskantschraube ein Lager am Seilzug-Stangenende mit dem Gerät. Die hauptsächliche Einstellung erfolgt durch Drehen des Lagers am Stangenende. Das andere Ende des Seilzugs ist gewöhnlich mit einer Spannstift-Einstellvorrichtung versehen. Beschreibung Menge Seilende Innensechskantschraube...
-
Seite 25: Kundendienst
Der Telefondienst ist von Montag bis Freitag von 8.30 bis 18.00 Uhr Östliche Standardzeit (EST) erreichbar. Cybex-Kunden in den USA können den Kundendienst unter +1 888 462 9239 gebührenfrei anrufen. Cybex-Kunden außerhalb der USA erreichen den Cybex-Kundendienst telefonisch unter +1 508 533 4300 oder per Fax unter +1 508 533 5183. E-Mail-Adresse internationaltechhelp@cybexintl.com... -
Seite 26: Beschädigte Teile
Geben Sie die Modell- und Seriennummer Ihres Cybex-Geräts an. Es liegt im Ermessen von Cybex, dass der Techniker möglicherweise eine Retournierung der mangelhaften Teile für Überprüfung, Reparatur oder Ersatz verlangt. Der Techniker ordnet Ihnen eine RMA-Nummer zu und wird Ihnen ein ARS-Etikett schicken. - Seite 28 Columbia Center III - 9525 West Bryn Mawr Ave, Rosemont, IL 60018 • 800-351-3737 • 847-288-3700 • FAX 800-216-8893 www.cybexintl.com...
