Compleo eSTATION smart RFID LTE Installationsanleitung Seite 8

8 | Installationsanleitung Compleo eSTATION smart RFID LTE (IEIA-139/IEIA-140)

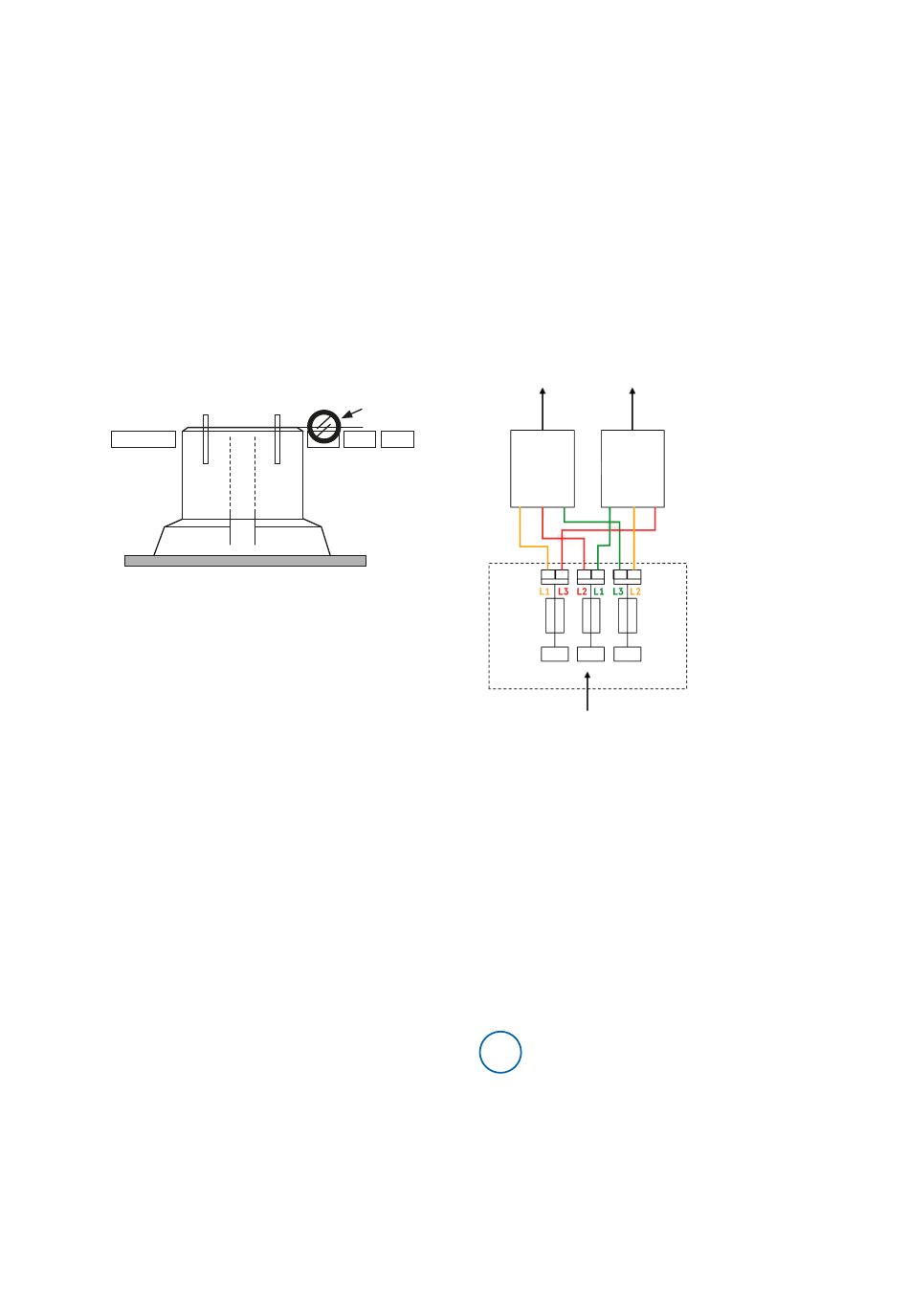

5. Wiederherstellung der Oberfläche
• Der Abstand zwischen Boden und Oberkan­
te des Sockels muss 2 cm betragen
Abbildung 9
6. Montage der Ladesäule
• Aufsetzen der Ladesäule auf Rammschutz
• Befestigung der Ladesäule mit Rammschutz
mit 4 Schrauben
7. Elektrischer Anschluss der Ladesäule
an den HAK
• Anschluss der Ladesäule an den Haus­
anschlusskasten gemäß Abbildung
2 cm
eHz 1
Abbildung 10
8. Einsetzen der Sicherungen/
Laschen in den Hausanschlusskasten
• Einsetzen der NH­Sicherungen bei vorab
ungesicherter Zuleitung (Variante 3)
• Einsetzen der NH­Trennmesser bei vorab
gesicherter Zuleitung (Variante 1 & 2)
!
Achtung: Arbeit unter Spannung!
eHz 2
HAK
Einspeisung
