Endress+Hauser Proline Promass A 300 Technische Information Seite 57

Proline Promass A 300
Endress+Hauser
20...70
( 0.79...2.75)
A

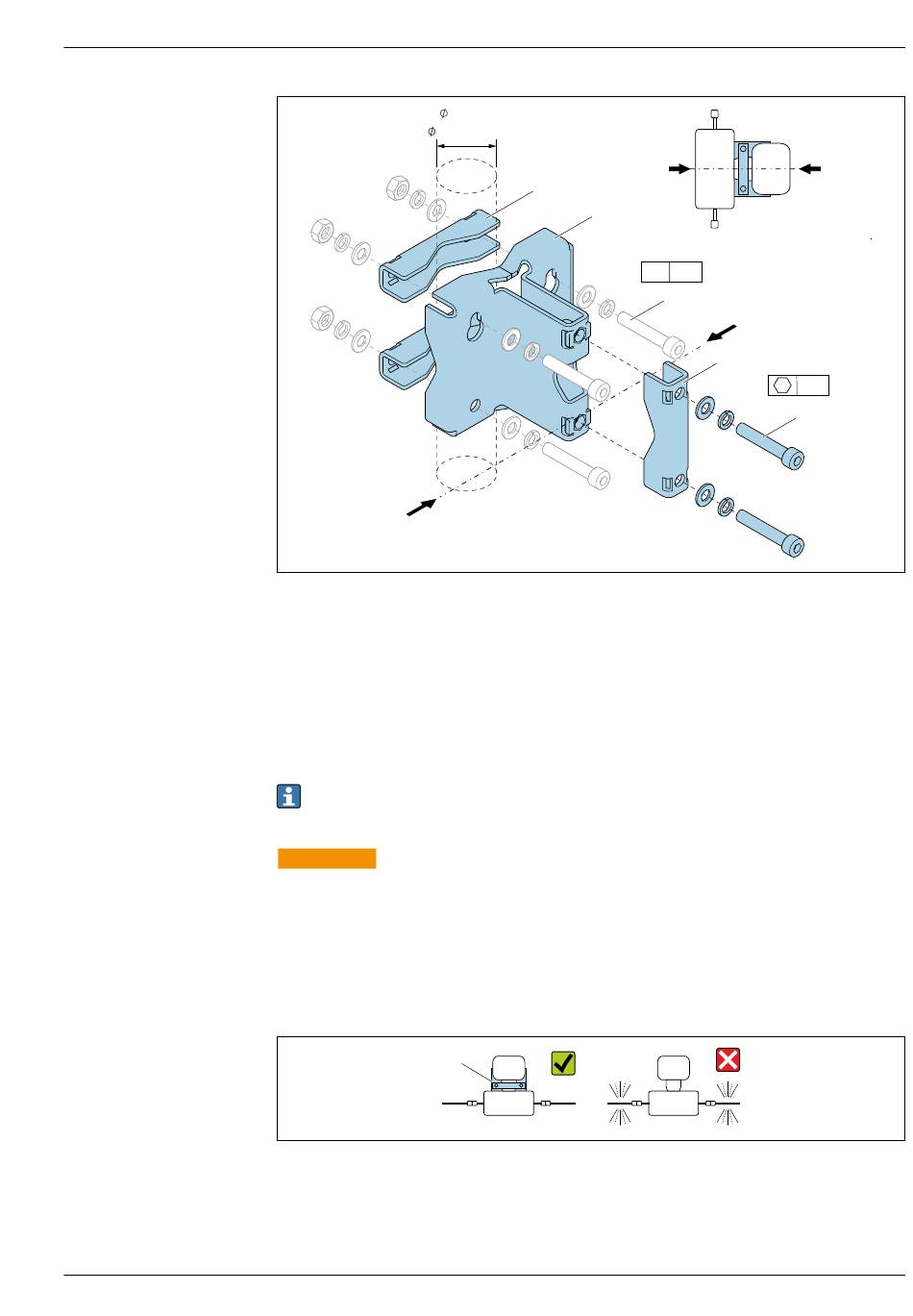

1 2 x Innensechskantschraube M8 x 50, Unterlegscheibe und Federring A4
2 1 x Klemmbügel (Hals Messgerät)
3 4 x Befestigungsschraube für Wand-, Tisch- oder Rohrmontage (Nicht im Lieferumfang enthalten)
4 1 x Grundprofil
5 2 x Klemmbügel (Rohrmontage)
A Zentrallinie Messgerät
Bei Benutzung der Halterung mit einem Messgerät mit Berstscheibe muss darauf geachtet werden,
dass die Berstscheibe im Hals nicht verdeckt und die Abdeckung der Berstscheibe nicht beschädigt
wird.
Alle Schraubverbindungen vor Montage fetten. Schrauben für Wand-, Tisch oder Rohrmontage
befinden sich nicht im Lieferumfang und müssen entsprechend der Einbausituation ausgewählt
werden.
WARNUNG
L
Belastung der Rohrleitung!
Zu hohe Belastung einer nicht gestützten Rohrleitung kann zu einem Rohrbruch führen.
‣
Messaufnehmer in ausreichend gestützte Rohrleitung einbauen. Für eine maximale mechanische
Stabilität kann der Messaufnehmer neben der Sensorhalterung kundenseitig zusätzlich ein- und
auslaufseitig gestützt werden, z.B. durch die Verwendung von Rohrschellen.
Für den Einbau werden nachfolgende Montagevarianten empfohlen:
Verwendung der Sensorhalterung.
1 Sensorhalterung (Bestellmerkmal "Zubehör beigelegt", Option PR)
5
4
4 x
1
A A
M8
3
A
2
2 x
M8
1
A0036471
A0036492
