Endress+Hauser Micropilot FMR51 PROFIBUS PA Kurzanleitung Seite 14

Montage
Antenne
Horn 80mm/3"
Horn 100mm/4"

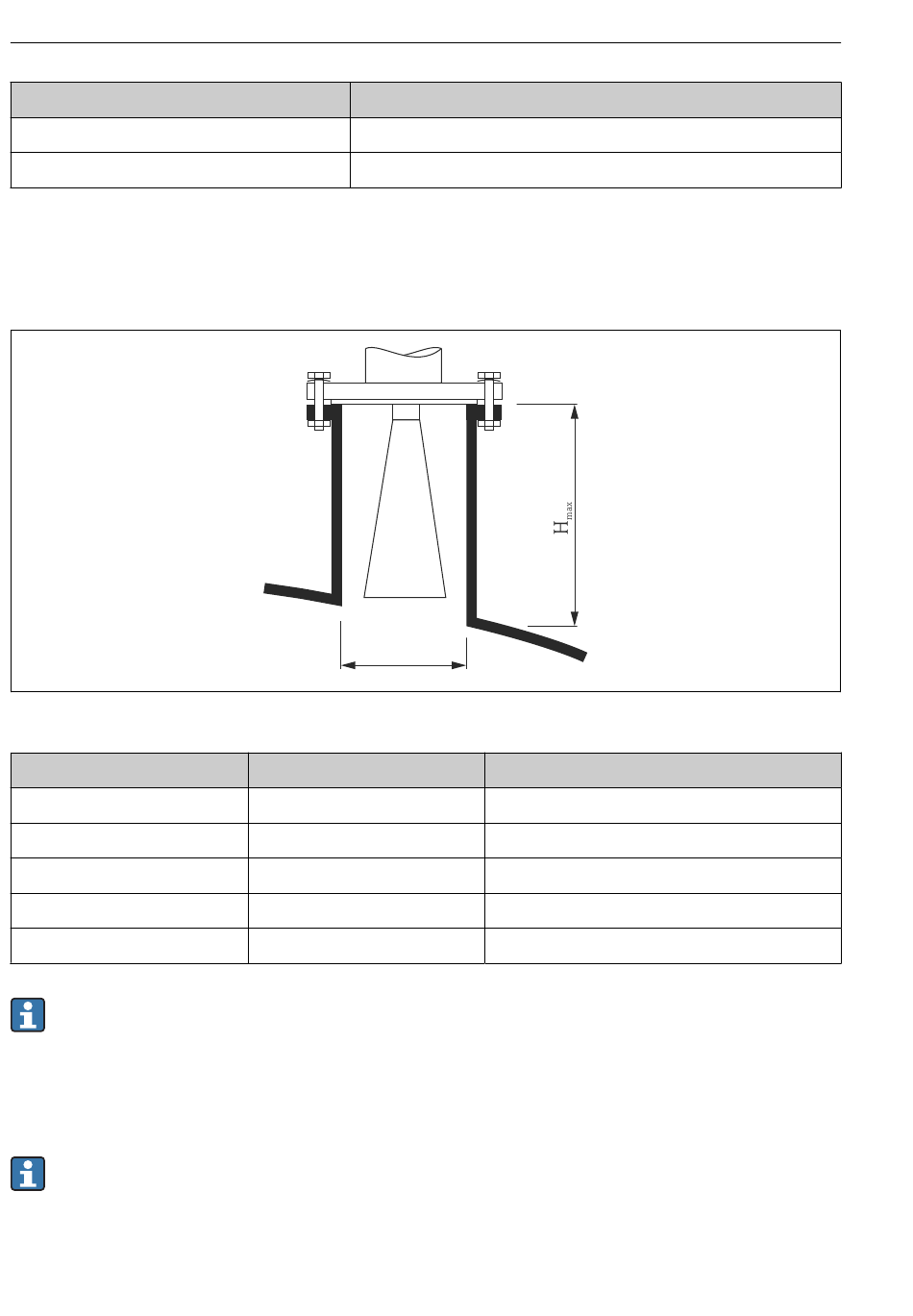

Bedingungen für längere Stutzen
Bei guten Reflexionseigenschaften des Messguts sind auch höhere Stutzen möglich. Die maxi-
male Stutzenlänge H
Stutzendurchmesser D
40 mm (1,5 in)
50 mm (2 in)
80 mm (3 in)
100 mm (4 in)
150 mm (6 in)
Wenn die Antenne nicht aus dem Stutzen ragt, folgendes beachten:
• Das Stutzenende muss glatt und gratfrei sein. Wenn möglich sollte die Stutzenkante
abgerundet sein.
• Es muss eine Störechoausblendung durchgeführt werden.
• Bitte kontaktieren Sie Endress+Hauser für Anwendungen mit höheren Stutzen als in
der Tabelle angegeben.
• Für die Montage in langen Stutzen ist das Gerät mit einer Antennenverlängerung von
bis zu 1 000 mm (39,4 in) erhältich (Zubehör). Dadurch lässt sich erreichen, dass die
Antenne aus dem Stutzen ragt.
• Durch die Antennenverlängerung können Störechos im Nahbereich entstehen, das
heißt dass gegebenenfalls der maximal messbare Füllstand verringert ist.
14
Maximale Stutzenhöhe H
211 mm (8,31 in)
282 mm (11,1 in)
hängt dabei vom Stutzendurchmesser D ab:
max
Maximale Stutzenhöhe H
100 mm (3,9 in)
150 mm (5,9 in)
250 mm (9,8 in)
500 mm (19,7 in)
800 mm (31,5 in)
Micropilot FMR51, FMR52 PROFIBUS PA
max
øD
Empfohlene Antenne
max
Horn 40mm/1-1/2"
Horn 50mm/2"
Horn 80mm/3"
Horn 100mm/4"
Horn 100mm/4"
A0023611
Endress+Hauser
