BWT AQA drink 3 Bedienungsanleitung Seite 22

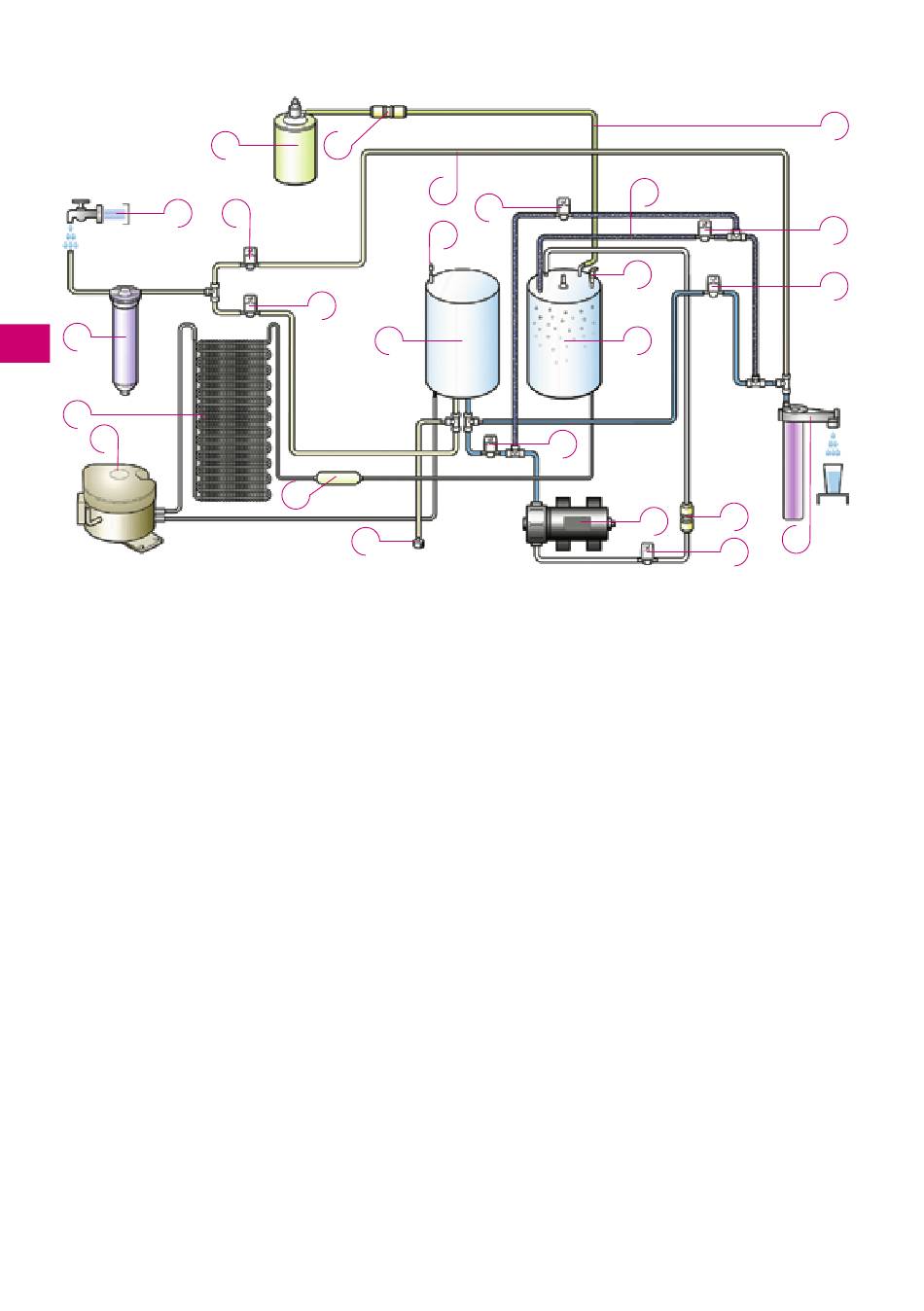

Schéma de principe de BWT AQA drink 3 CAS – eau froide plate et gazeuse
1
2
FR
19
18
1 Entrée d'eau brute
2 Filtre
3 Electrovanne 1
4 Sortie eau d'ambiante
5 Sortie eau potable
6 Electrovanne 2
7 Réservoir d'eau froide
8 Mesure de la température
9 Soupape du vidange
10 Électrovanne 3
11 Pompe
12 Électrovanne 4
22 BWT AQA drink 3
22
21
3
6
7
20
9
4
24
8
10
13 Clapet anti-retour
14 Réservoir d'eau gazeuse
15 Eau gazeuse vers robinet de prise
16 Électrovanne 6
17 Électrovanne 5
18 Compresseur
19 Condenseur
20 Filtre, sécheur
21 Réservoir de CO2
22 Clapet anti-retour
23 CO2 vers le réservoir de gazéification
24 Électrovanne 7
15
12
14
13
11
5
12
23
16
17
