ANBRINGEN DES VORDEREN SCHUTZBLECHS

1.Positionieren Sie das vordere Schutzblech so, dass
sich die Schutzblechhalterung auf der Innenseite des
Rahmens befindet. Das Schutzblech wird an der
Gabelkrone befestigt. Richten Sie das Loch in der
Halterung auf das Loch in der Gabelkrone aus.

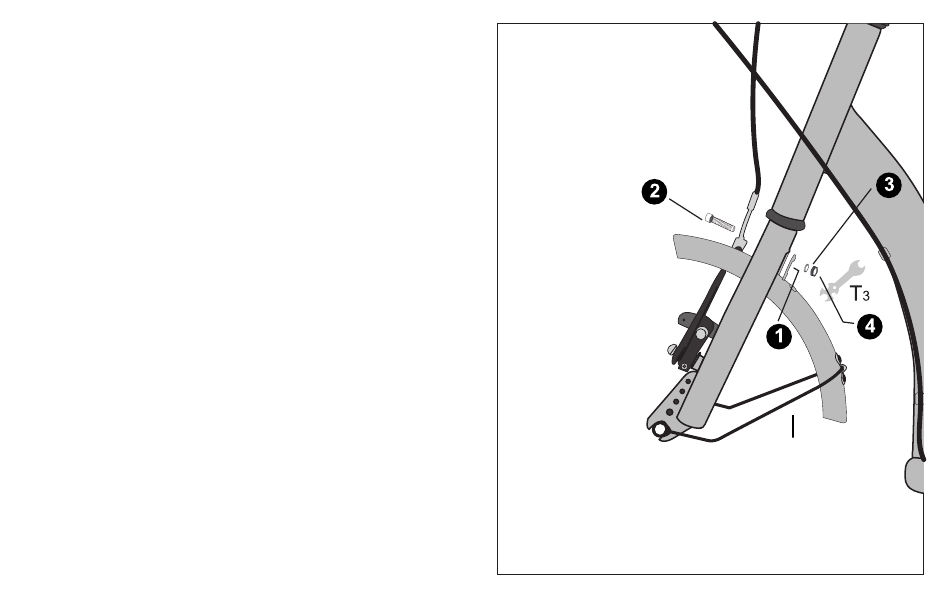

Abbildung 2.4
2.Setzen Sie eine Unterlegscheibe auf die Schraube
und führen Sie die Schraube durch die Löcher in der
Halterung und im Gabelkopf.
3.Setzen Sie eine Unterlegscheibe auf das Ende der
Schraube.
4.Befestigen Sie die Schraube mit der
Sechskantmutter und ziehen Sie sie fest.
5.Richten Sie die Löcher an den Enden jeder
Schutzblechstrebe mit den kleinen Löchern am Ende
der Gabeln aus. Setzen Sie eine Schraube in jede
Schutzblechstrebe ein und ziehen Sie sie fest.
Schraube
12
Unterleg
scheibe
Sechskant
Schutzblec
mutter
hhalterung
Schutzblechstrebe
Abbildung 2.4
