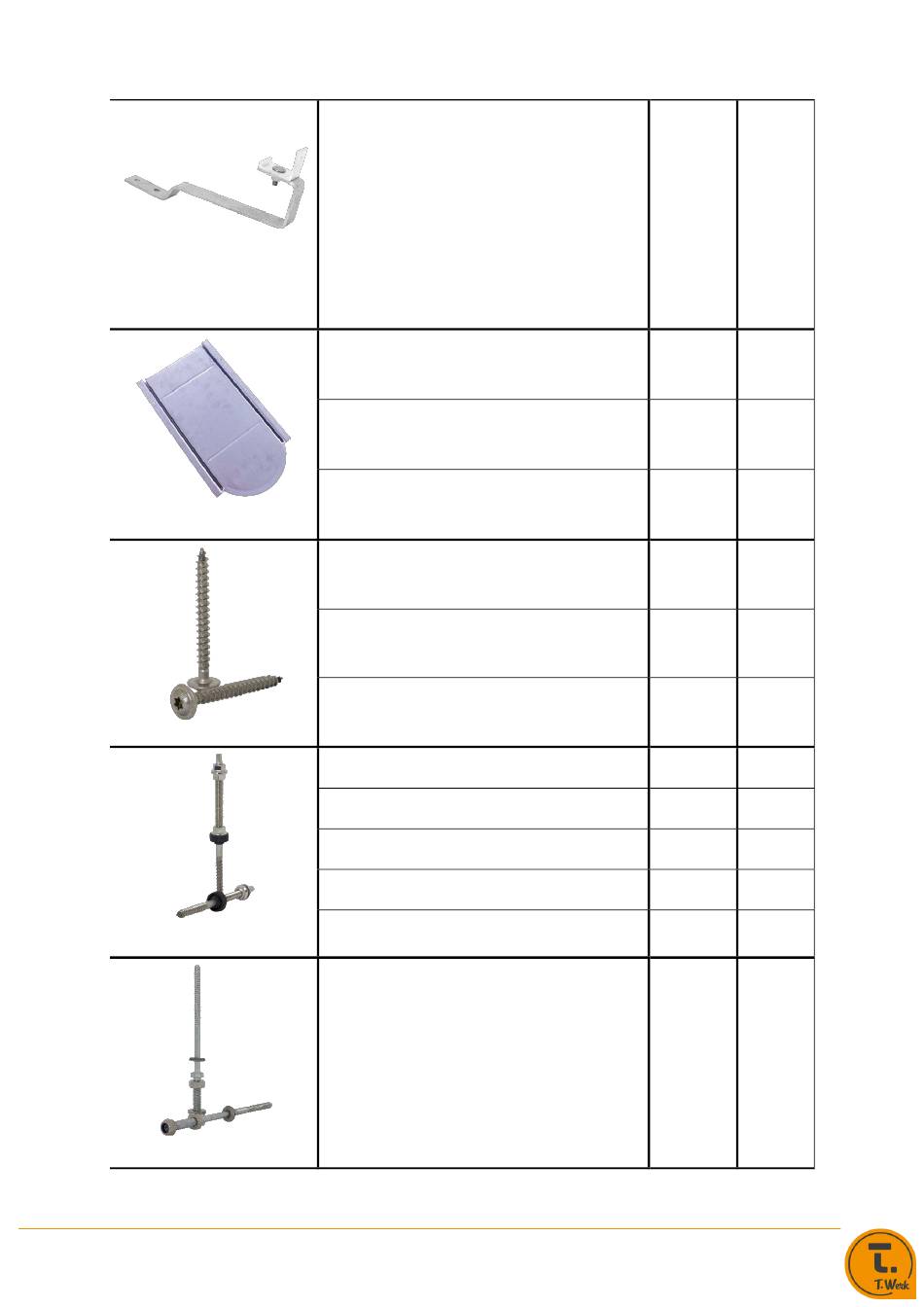

T.Werk CHRONOS Originalmontageanleitung Seite 8

CHRONOS Dachhaken
Biberschwanz
Metalldachplatte
Tellerkopf-Holzschrauben
Stockschraube (auf Holz-UK)
Solarbefestiger (auf Stahl-UK)
T.Werk GmbH - CHRONOS Click-Montagesystem
vormontiert mit CHRONOS Dachadapter
Material: Edelstahl 1.4301
Bügel: 30 mm x 5 mm
Grundplatte: 30 mm x 75 mm x 5 mm
nur in Kombination mit Metalldachplatte Biber
VAR /VAR CU
Biber VAR
Biber VAR CU
weitere Metalldachplatten auf Anfrage
M8 x 80
Material: Edelstahl V2A; Antrieb: TX40
mit bauaufsichtlicher Zulassung
M8 x 120
Material: Edelstahl V2A; Antrieb: TX40
mit bauaufsichtlicher Zulassung
weitere Längen bis 300 mm auf Anfrage
M10 x 200 mm; 3xFM + 1xEPDM-Dichtung/Kalo-
tte; SW7;Edelstahl A2; bauaufsichtliche Zulassung
M10 x 250 mm; 3xFM + 1xEPDM-Dichtung/Kalo-
tte; SW7;Edelstahl A2; bauaufsichtliche Zulassung
M12 x 200 mm; 3xFM + 1xEPDM-Dichtung/Kalo-
tte;SW9; Edelstahl A2; bauaufsichtliche Zulassung
M12 x 250 mm; 3xFM + 1xEPDM-Dichtung/Kalo-
tte;SW9; Edelstahl A2; bauaufsichtliche Zulassung
M12 x 300 mm; 3xFM + 1xEPDM-Dichtung/Kalo-
tte;SW9; Edelstahl A2; bauaufsichtliche Zulassung
M10x Länge mm
Länge in Abhängigkeit der Wellen-/Sickenhöhe
oder Sandwichdicke der Deckung (Höhe + 20 mm)
Edelstahl A2 mit Spezialgleitbeschichtung
FM + EPDM-Dichtung/Kalotte
Klemmbereich: je nach Länge
Innensechskant 5 mm
inkl. Dichtscheibe E19 und Kalotte
bauaufsichtliche Zulassung
SOV00404 0,35 kg
SOV00230 0,8 kg
SOV00117 0,4 kg
je nach
je nach Typ
Typ
SOV0068 0,02 kg
SOV00069 0,03 kg
je nach je nach
Länge Länge
SOV00036 0,121 kg
SOV00037 0,136 kg
SOV00246 0,2 kg
SOV00038 0,215 kg
SOV00039 0,24 kg
je nach je nach
Länge Länge
