Ziehen Sie die CHRONOS Dachadapter mit einer Flanschmutter M8 auf der Klemme
fest (5).
3.4 Die Dachbefestigung bei einem Falzdach ist angebracht.

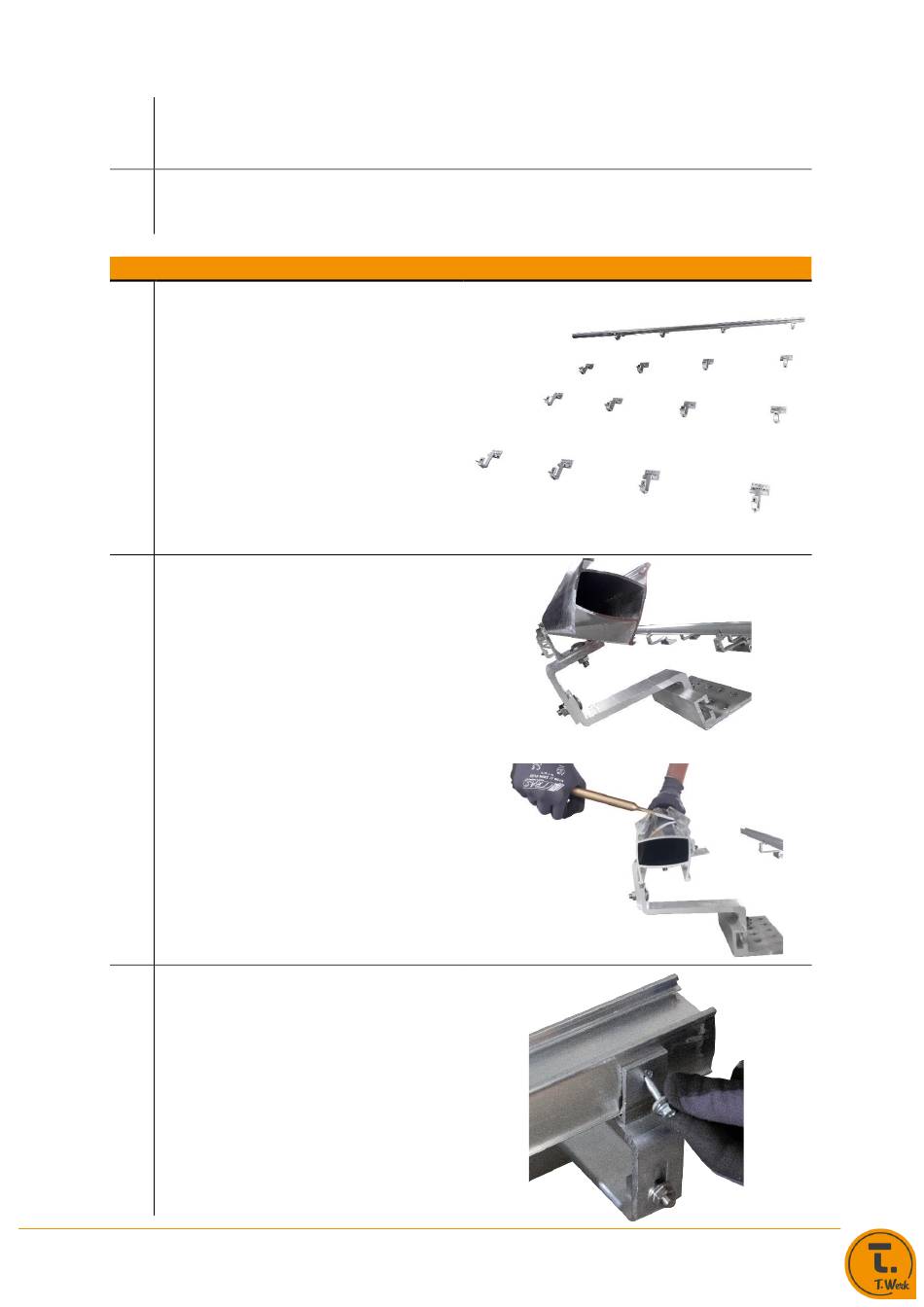

4 Montieren Sie die erste Lage CHRONOS Click Profile
Positionieren Sie die CHRONOS Click
Profile an der gewünschten Position
auf dem Dach (1). Achten Sie dabei da-
rauf, dass der Verbindungspunkt zum
nächsten Profil in der Nähe eines
4.1
Dachbefestigungspunktes ist. Legen
Sie die CHRONOS Click Profile an der
niedrigen Seite
Dachadapters ein, so dass das Profil
dort bereits leicht eingehakt ist (2).
Führen Sie das Einklicken des CHRO-
NOS Click Profiles zu zweit durch. Neh-
men Sie ein Hebelwerkzeug zur Hilfe.
Setzen Sie das Hebelwerkzeug in der
Nähe eines Dachbefestigungspunktes
an das CHRONOS Click Profil an. Setzen
Sie das Hebelwerkzeug dabei gemäß
nebenstehendem Bild unten im Kanal
4.2
an.
Klicken Sie die CHRONOS Click Profile
nacheinander vollständig in die CHRO-
NOS Dachadapter ein.
Falls das Einklicken der Profile mal
schwerer gehen sollte, verwenden Sie
Silikonspray (erhältlich in jedem Bau-
markt)
Schrauben Sie je eingeklicktem Profil
mindestens zwei Dünnblechschrauben
(erster und
Dachadapter) in das dafür auf der
4.3 Rückseite des CHRONOS Dachadapters
vorgesehene Lochbild, um das CHRO-
NOS Click Profil zu fixieren. Verwen-
den Sie Sie einen Sechskant-Bit SW8
bei einem Drehmoment von 1 Nm.
